Raccordement électrique

Instructions d’installation

SB25-30TLST-21-IA-fr-13

35

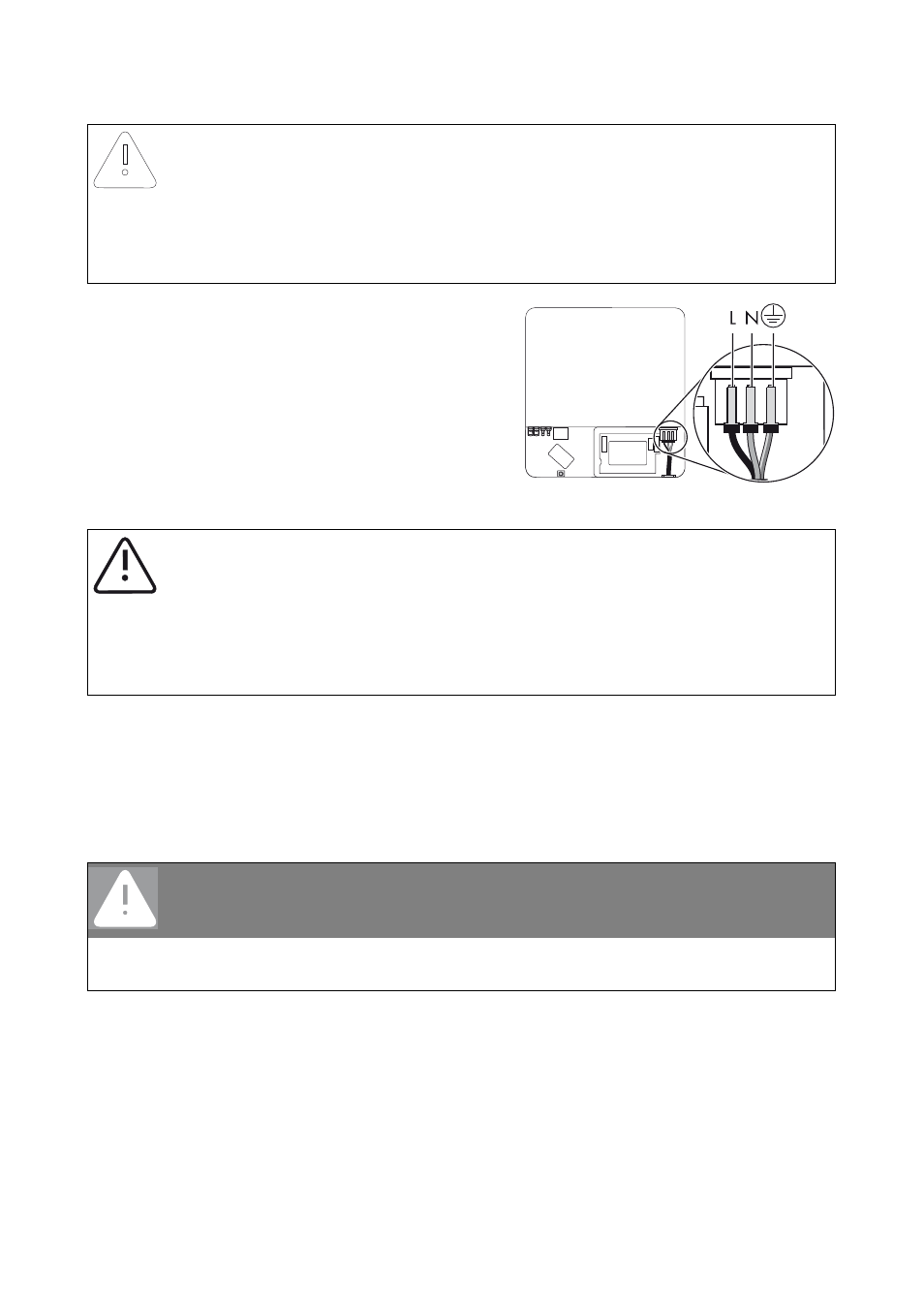

12. Raccordez L, N et le conducteur de protection (PE)

conformément à l’inscription sur la borne AC.
Pour ce faire, la longueur du conducteur isolé PE
doit dépasser celle des conducteurs L et N de
5 mm.
L et N ne doivent pas être intervertis !

13. Refermez toutes les bornes AC jusqu’à ce qu’elles s’enclenchent.
14. Vérifiez que les extrémités de câbles sont bien serrées.
15. Abaissez l’écran et resserrez la vis à la main.
16. Vissez l’écrou-raccord à la main sur le presse-étoupe. Ce faisant, assurez-vous que le câble est

bien raccordé.

17. Apposez l’autocollant « Risque de brûlure par arc électrique » de manière bien visible au

niveau du point de déconnexion AC.

PRUDENCE
Risque d’incendie lors du raccordement de 2 conducteurs à une borne

Lors du raccordement de deux conducteurs par borne, il peut y avoir un risque de
surchauffe ou d’incendie en raison d’un mauvais contact électrique.

• Raccordez au maximum un conducteur par borne.

ATTENTION
Risque d’écrasement lors de la fermeture des bornes

Les bornes se referment très rapidement et avec beaucoup de force.

• Appuyez sur les bornes uniquement avec le pouce sans envelopper toute la borne.
• Veillez à ne pas placer vos doigts sous la borne.

DANGER
Haute tension dans l’onduleur : danger de mort

• N’activez le disjoncteur miniature qu’une fois l’onduleur dûment fermé et le

générateur photovoltaïque raccordé.
