Raccordement électrique SMA Solar Technology AG
30 SB25-30TLST-21-IA-fr-13 Instructions d’installation
6.3 Raccordement au réseau électrique public (AC)
6.3.1 Conditions pour le raccordement AC
• Respectez les réglementations de raccordement de l’exploitant du réseau.
Dispositif à courant différentiel résiduel
L’onduleur est équipé d’une unité de surveillance du courant de défaut sensible à tous les courants.
L’onduleur fait automatiquement la différence entre courants de défaut véritables et courants de
décharge capacitifs dus au fonctionnement. Lorsque l’exploitant du réseau préconise un dispositif à
courant différentiel résiduel, vous devez alors en utiliser un qui se déclenche en cas de courant de
défaut égal ou supérieur à 100 mA.
Vous trouverez de plus amples informations concernant l’utilisation d’un dispositif à courant
différentiel résiduel dans l’information technique « Critères de sélection d’un dispositif à courant
différentiel résiduel » disponible dans la zone de téléchargement du site Internet
www.SMA-France.com.
Catégorie de surtension
L’onduleur peut être intégré dans des réseaux de la catégorie d’installation III ou inférieure,
conformément à la norme CEI 60664-1. Cela signifie qu’il peut être raccordé de manière
permanente au point de raccordement de l’immeuble. Pour les installations avec des chemins de
câbles longs à l’extérieur, les mesures suivantes sont nécessaires pour la suppression des surtensions,
ce qui réduit la catégorie de surtension de VI à III (voir information technique « Protection contre les
surtensions » disponible à l’adresse www.SMA-Solar.com).
Dimensionnement des câbles
Dimensionnez la section de conducteur en utilisant « Sunny Design » à partir de la version 2.0
(voir logiciel de conception « Sunny Design » sur www.SMA-France.com).

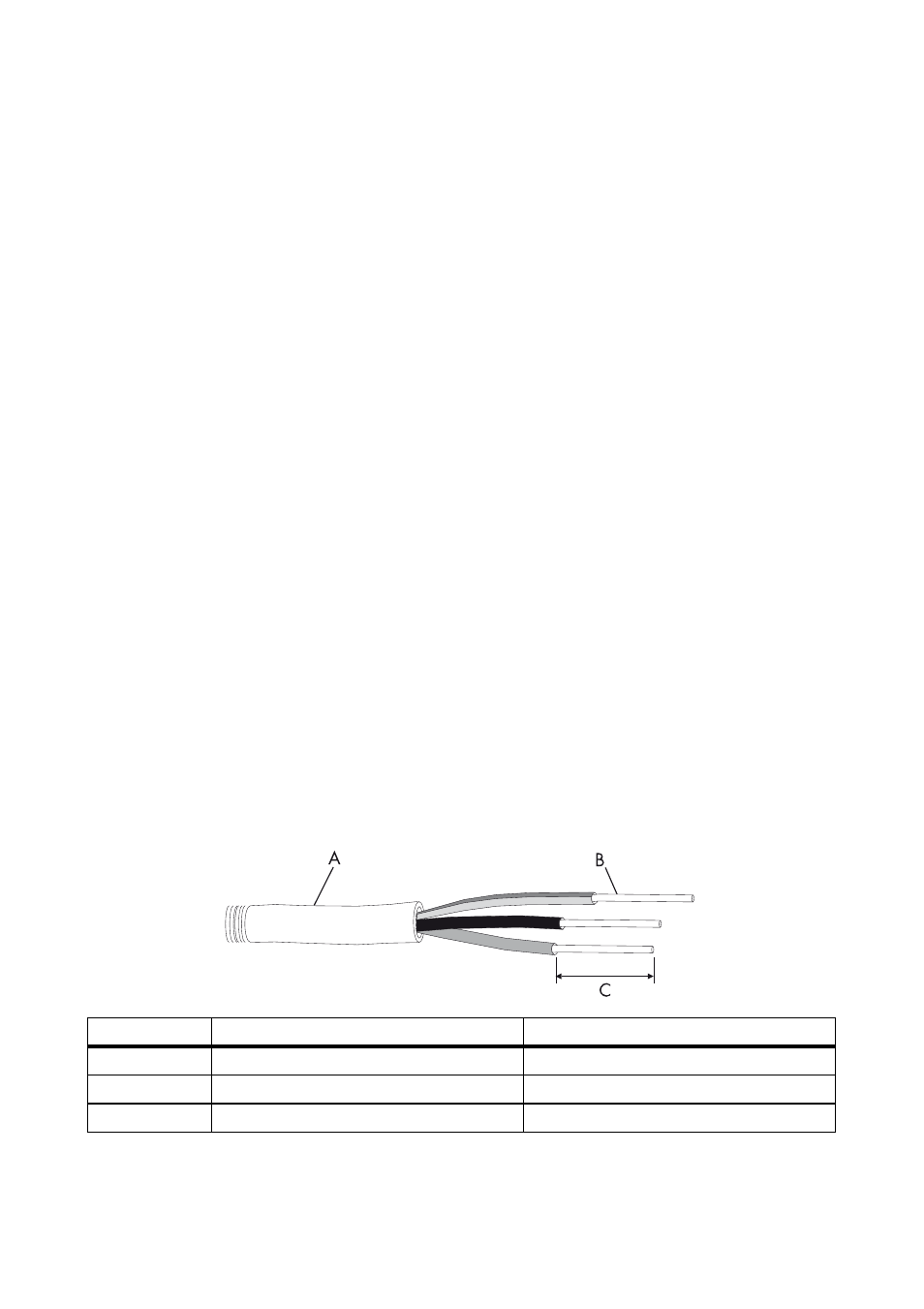

Spécifications des câbles
Objet Description Valeur
A Diamètre extérieur 12 mm à 21 mm
B Section de conducteur 10 mm² maximum
C Longueur de dénudage env. 12 mm
