11.4 Courant DC après mise hors tension du côté AC
Malgré la mise hors tension du côté AC, il est possible de mesurer la présence de courant dans les
câbles DC avec une pince ampèremétrique. Il ne s’agit pas là d’un dysfonctionnement mais d’un
comportement dû au mode de fonctionnement de l’onduleur.
• Mettez l’onduleur hors tension côtés AC et DC (voir chapitre 8.2 « Mise hors tension de
l’onduleur » (page 61)).
11.5 Contrôle de la présence d’un défaut à la terre au niveau du
générateur photovoltaïque
Lorsque la DEL rouge s’allume et que l’onduleur affiche l’événement « 3501 », « 3601 » ou
« 3701 », cela signifie que le générateur photovoltaïque présente probablement un défaut à la terre.
Vérifiez si les strings présentent un défaut à la terre en procédant comme suit :
1. Mettez l’onduleur hors tension et ouvrez-le (voir chapitre 8.2 « Mise hors tension de
l’onduleur » (page 61)).

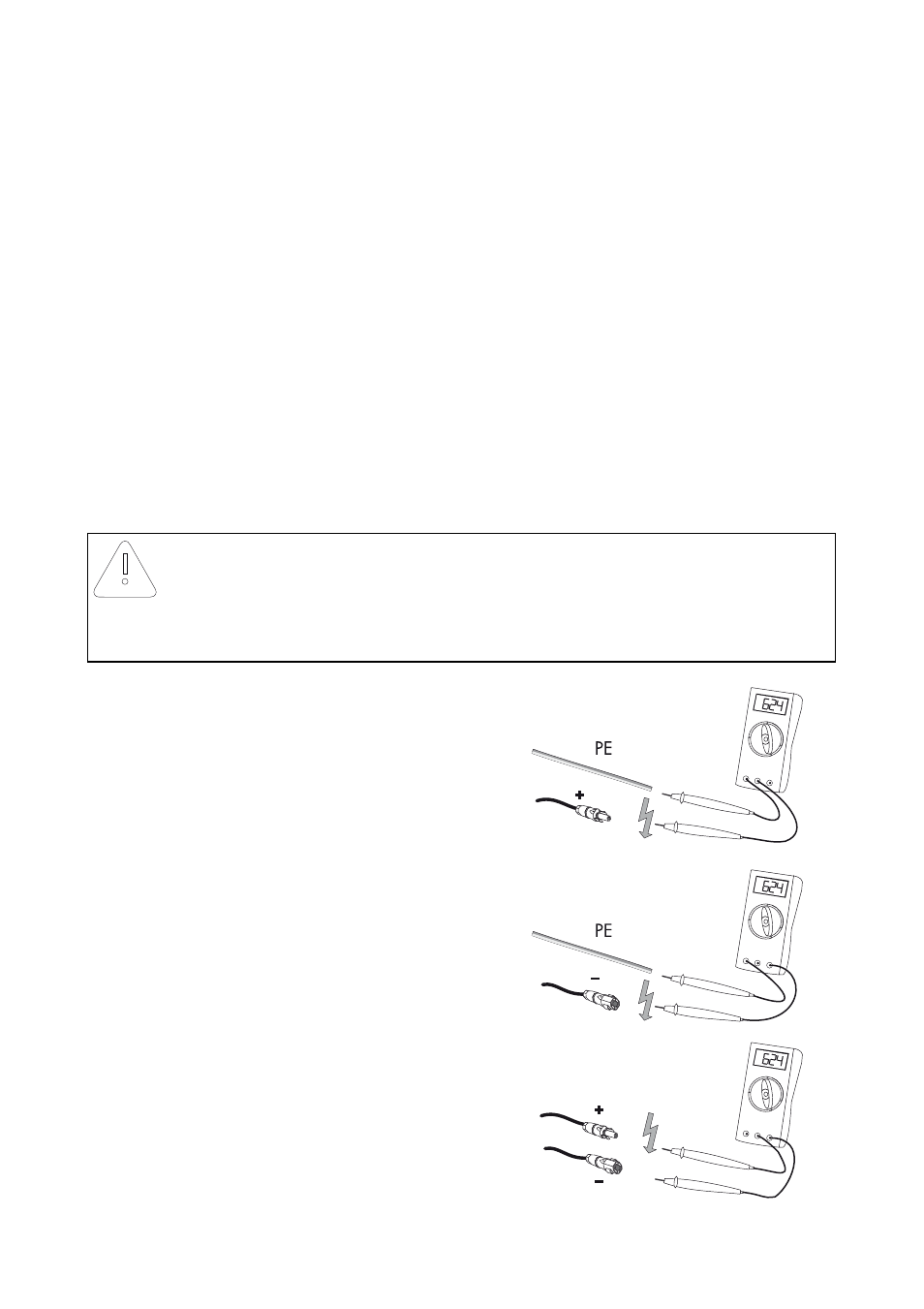

2. Mesurez les tensions entre le pôle positif de chaque
string et le potentiel de terre (PE).
3. Mesurez les tensions entre le pôle négatif de
chaque string et le potentiel de terre (PE).
4. Mesurez les tensions entre les pôles positif et
négatif de chaque string.
Prudence
Risque de destruction de l’appareil de mesure par des tensions trop élevées
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
