Raccordement électrique SMA Solar Technology AG
34 SB25-30TLST-21-IA-fr-13 Instructions d’installation

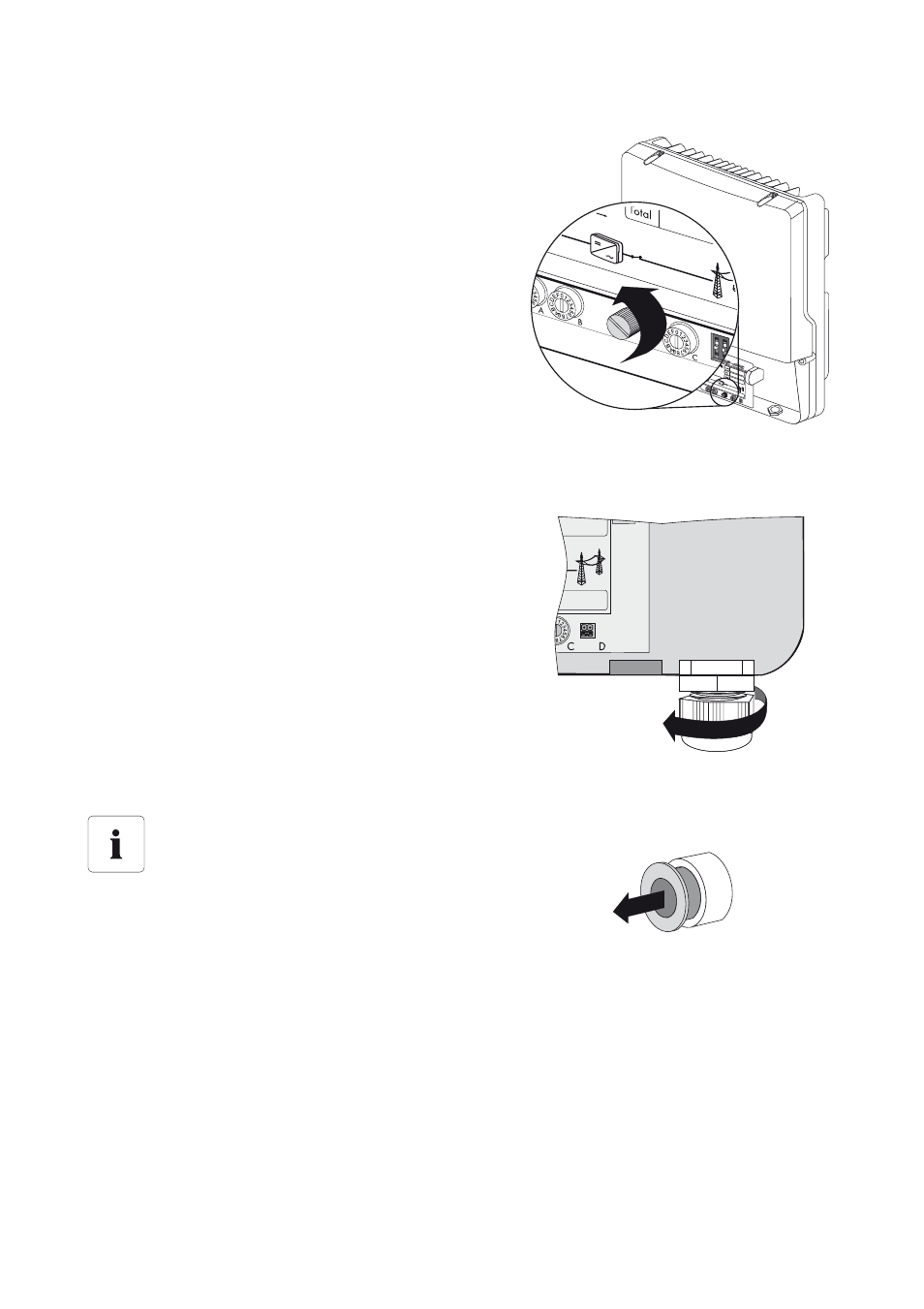

7. Pour faciliter le raccordement, dévissez la vis de
l’écran jusqu’à ce que vous puissiez relever ce
dernier.
8. Relevez l’écran vers le haut jusqu’à ce qu’il s’enclenche.
9. Dévissez l’écrou-raccord du presse-étoupe AC et
retirez le plot de remplissage du presse-étoupe.
10. Passez le câble.
11. Relevez les 3 bornes AC jusqu’en butée.
Joint du presse-étoupe AC
Le presse-étoupe est doté d’un joint en deux
parties. En cas de besoin, retirez l’insert
intérieur pour introduire, par exemple, un
câble plus épais.
Les grandeurs de référence suivantes s’appliquent :
• Diamètre du câble avec joint et insert : 12 mm à 16 mm
• Diamètre du câble seulement avec joint et sans insert : 15 mm à 21 mm
79
ON
E
79 ON
