SMA Solar Technology AG Raccordement électrique
Instructions d’installation SB25-30TLST-21-IA-fr-13 41
6.4.4 Raccordement du générateur photovoltaïque (DC)

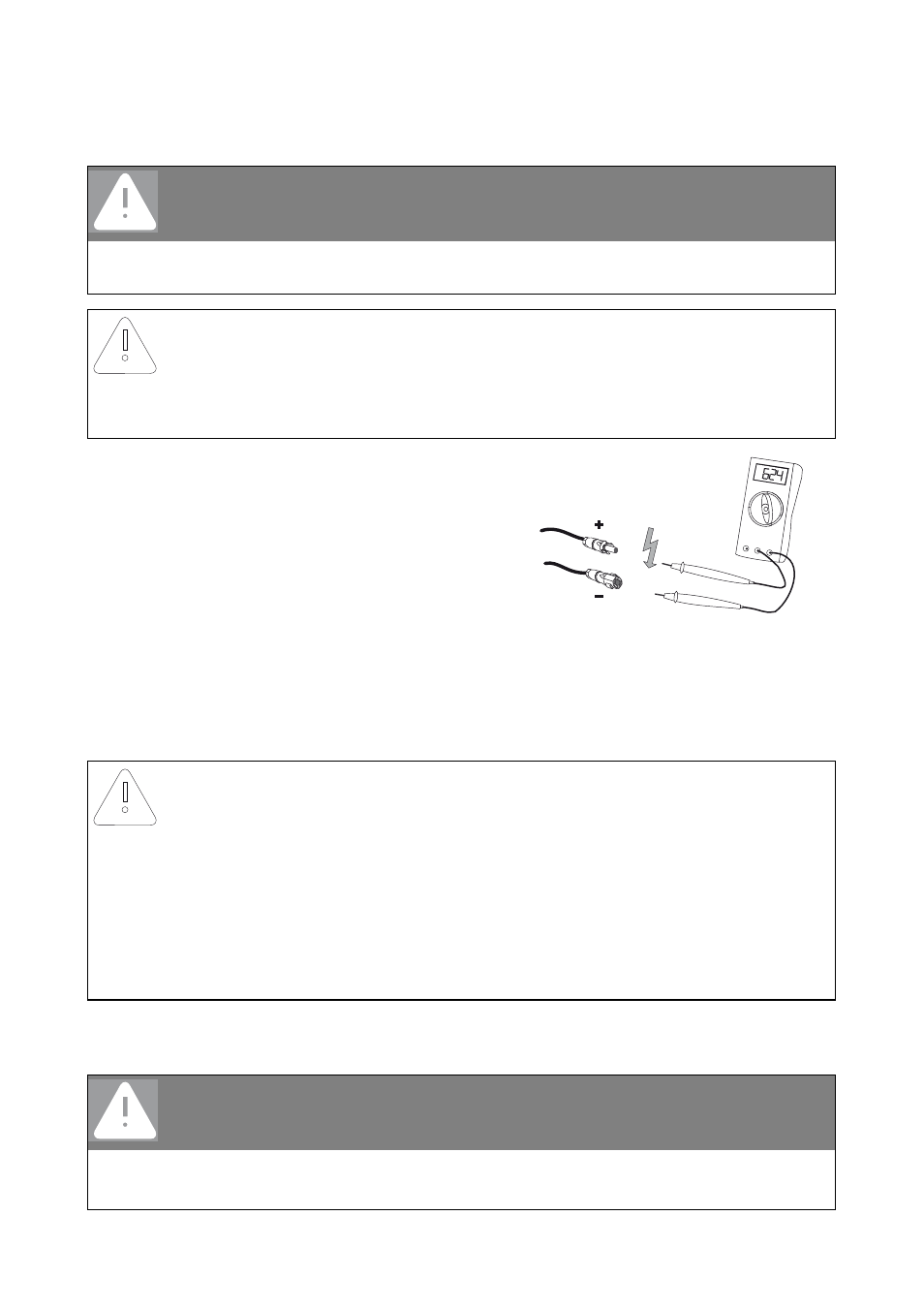

1. Contrôlez la polarité du câble de raccordement
des panneaux photovoltaïques et vérifiez le respect
de la tension d’entrée maximale de l’onduleur.
Si la température ambiante est supérieure à 10 °C,
la tension à vide des panneaux photovoltaïques ne
doit pas dépasser 90 % de la tension d’entrée
maximale de l’onduleur. Dans le cas contraire,
contrôlez le dimensionnement de l’installation et le
raccordement des panneaux photovoltaïques. La
tension d’entrée maximale de l’onduleur peut être
dépassée en cas de températures ambiantes
inférieures.
2. Vérifiez que les strings ne présentent pas de défaut à la terre (voir chapitre 11.5 « Contrôle de
la présence d’un défaut à la terre au niveau du générateur photovoltaïque » (page 83)).
DANGER
Haute tension dans l’onduleur : danger de mort
• Avant de raccorder le générateur photovoltaïque, assurez-vous que le disjoncteur
miniature est coupé et sécurisé contre toute remise en marche involontaire.
PRUDENCE
Risque de destruction de l’appareil de mesure par des tensions trop élevées
• Utilisez exclusivement des appareils de mesure ayant une plage de tension d’entrée
DC d’au moins 1 000 V.
PRUDENCE
Risque de destruction de l’onduleur par surtension
Si la tension des panneaux photovoltaïques dépasse la tension d’entrée maximale de
l’onduleur, ce dernier risque d’être détruit en raison d’une surtension. Tous les droits de
garantie expirent.
• Ne raccordez pas à l’onduleur des strings ayant une tension à vide supérieure à la
tension d’entrée maximale de l’onduleur.
• Vérifiez le dimensionnement de l’installation.
DANGER
Danger de mort par choc électrique
• Ne raccordez pas de strings comportant un défaut à la terre.
• Éliminez l’éventuel défaut à la terre du string concerné avant de raccorder le câble DC.
