Raccordement électrique SMA Solar Technology AG
28 SB25-30TLST-21-IA-fr-13 Instructions d’installation
6 Raccordement électrique
6.1 Sécurité
6.2 Aperçu de la zone de raccordement

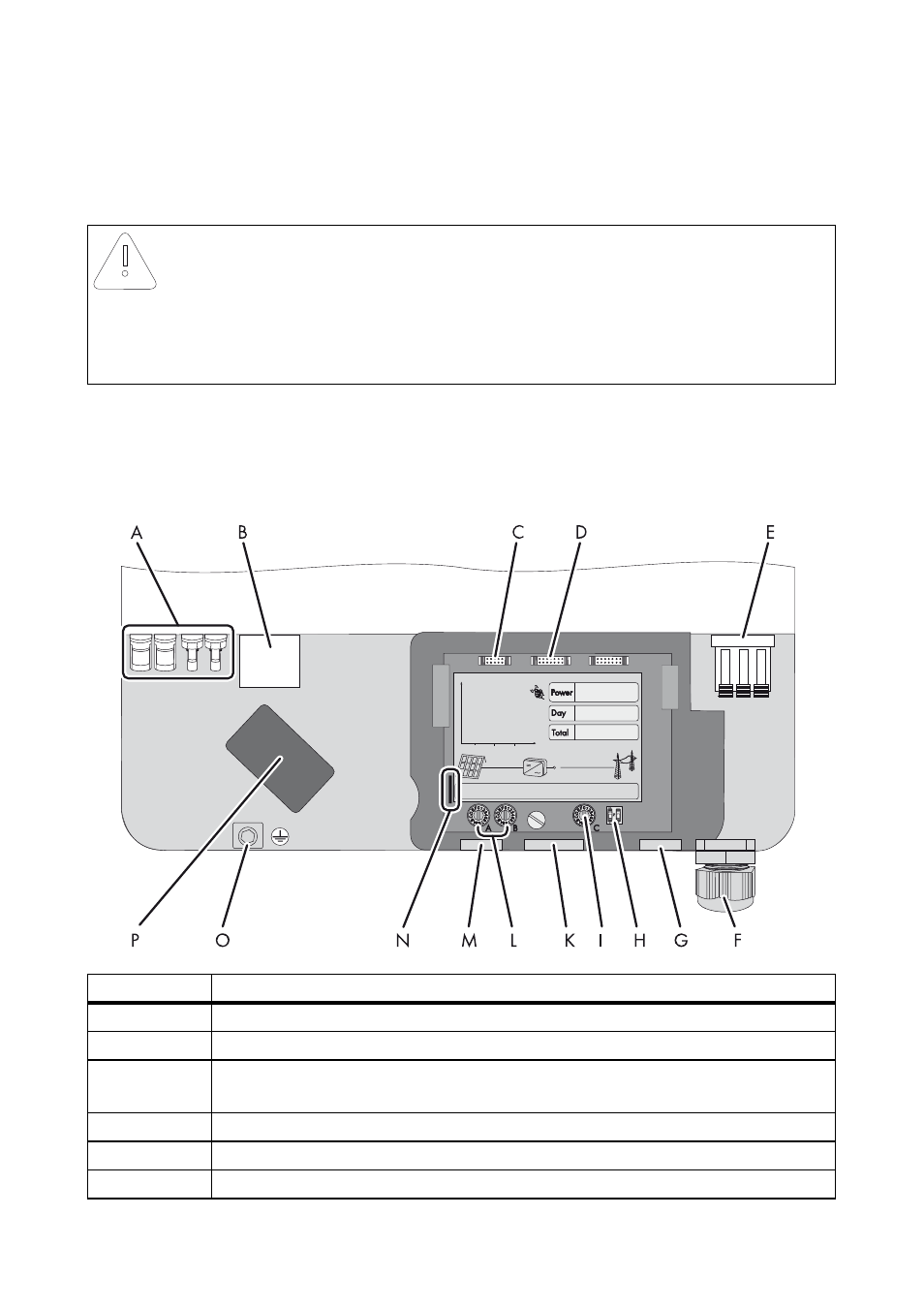

La figure ci-après représente la zone de raccordement de l’onduleur lorsque le couvercle inférieur du
boîtier est ouvert.
PRUDENCE
Risque d’endommagement de l’onduleur par des décharges électrostatiques
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de toucher un composant.
Position Description
A Connecteurs DC pour le raccordement des strings
B Embase de raccordement de l’ESS*
C Fiche pour le raccordement du relais multifonction optionnel ou du kit de ventilateur
supplémentaire
D Connecteur pour une communication optionnelle via RS485
E Borne pour le câble AC
F Presse-étoupe (12 mm à 21 mm) pour le passage du câble AC
