Description du produit SMA Solar Technology AG
14 SB25-30TLST-21-IA-fr-13 Instructions d’installation

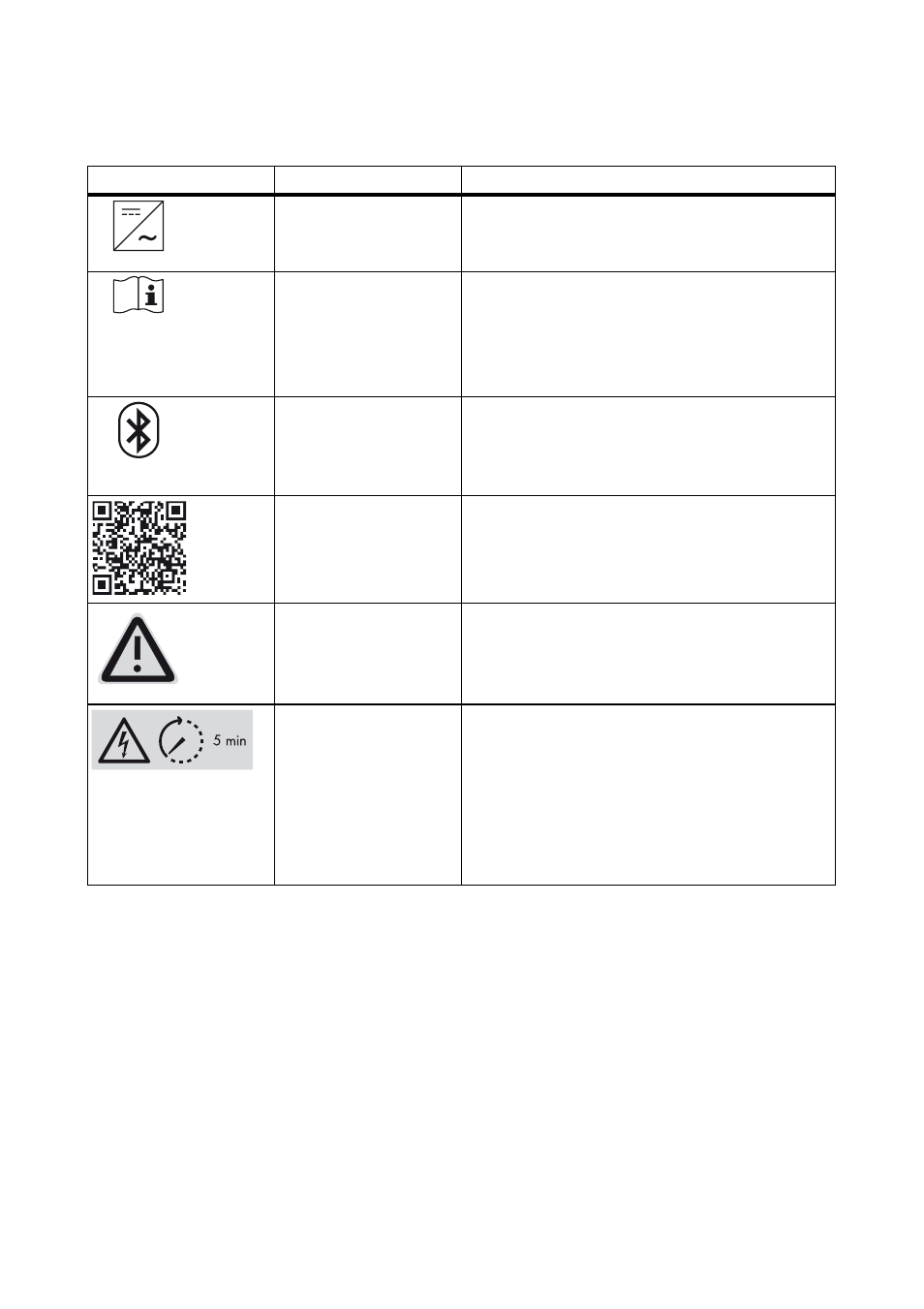

4.2 Symboles figurant sur l’onduleur
Symbole Description Explication
Onduleur Ce symbole définit la fonction de la diode
électroluminescente verte. La DEL verte indique
l’état de fonctionnement de l’onduleur.
Respecter la
documentation Ce symbole définit la fonction de la diode
électroluminescente rouge. La DEL rouge indique
un défaut ou un dysfonctionnement. Pour éliminer
ce défaut ou remédier à ce dysfonctionnement,
reportez-vous aux instructions.
Bluetooth Ce symbole définit la fonction de la diode
électroluminescente bleue. La DEL bleue indique
que la communication via Bluetooth est active.
QR Code
®
Pour obtenir des informations complémentaires
sur l’onduleur, consultez le site
www.SMA-Solar.com.
PRUDENCE, danger ! Respectez les conditions de raccordement du
deuxième conducteur de protection décrites au
chapitre 6.3.1 « Conditions pour le
raccordement AC » (page 30).
Haute tension dans
l’onduleur : danger de
mort Les condensateurs qui se trouvent dans l’onduleur
peuvent être chargés avec de très hautes
tensions.
• Mettez l’onduleur hors tension (voir
chapitre 8.2) et attendez 5 minutes avant
d’ouvrir le couvercle supérieur afin que les
condensateurs puissent se décharger.
