6.3.3 Mise à la terre supplémentaire du boîtier
Si les prescriptions en vigueur dans le pays d’installation l’exigent, vous pouvez utiliser la borne de
terre du boîtier pour le raccordement d’un deuxième conducteur de protection ou comme liaison
équipotentielle.

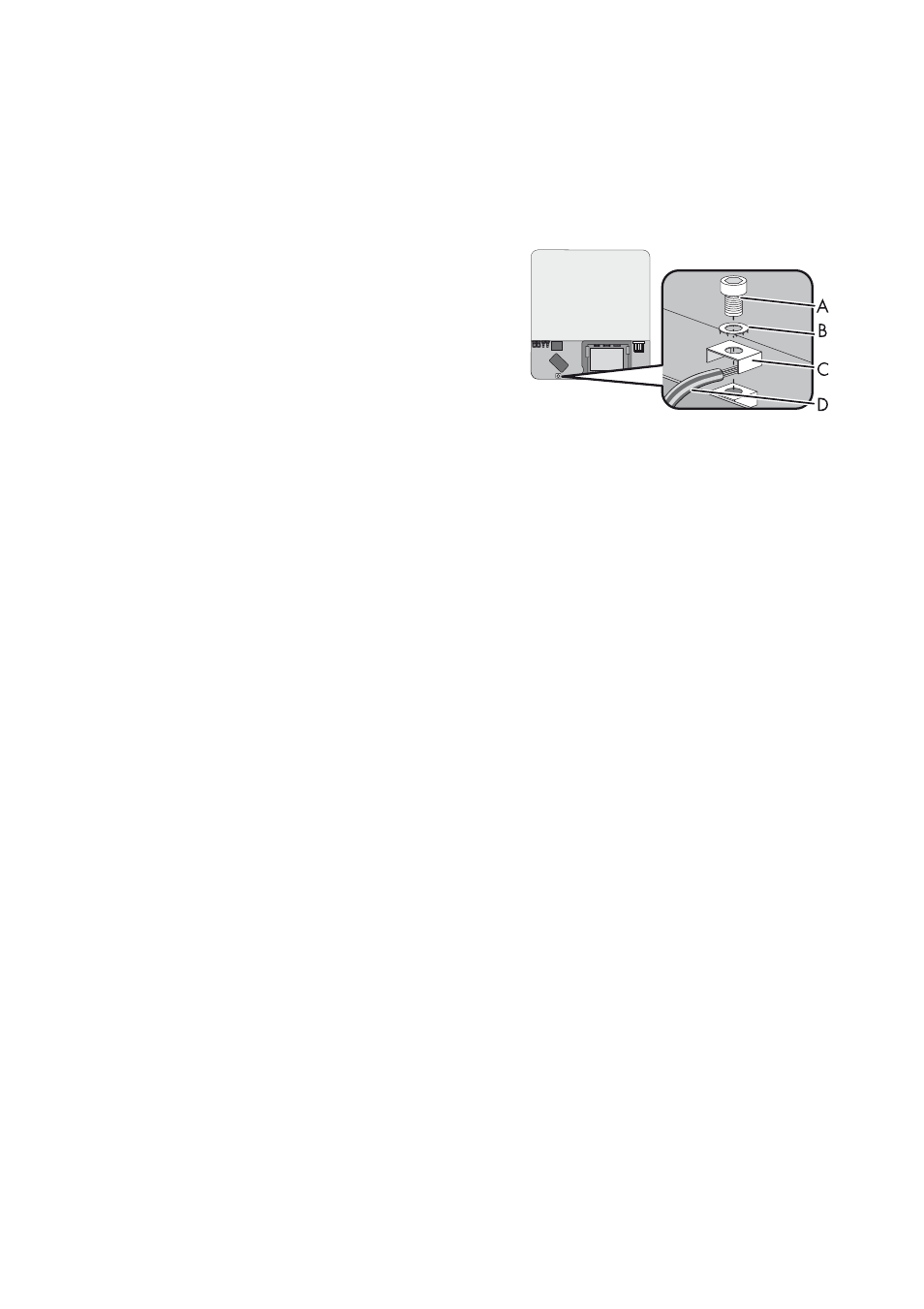

1. Desserrez la vis (A) à moitié. Utilisez pour ce faire
une clé pour vis à six pans creux (de 4).
2. Insérez le câble de mise à la terre dénudé (D) sous
le serre-câble (C) (section de conducteur max.
10 mm²).
3. Vissez la borne (C) :
– Mettez la rondelle autobloquante sur la vis. Le
côté cannelé de la rondelle autobloquante doit
pointer en direction de la tête de vis.
– Serrez la vis (couple : 6 Nm). Utilisez pour ce
faire une clé pour vis à six pans creux (de 4).
☑ Les dents de la rondelle autobloquante
s’enfoncent dans le serre-câble. Le câble de
mise à la terre est relié au boîtier.
