Surveillance d’isolement
Lorsque le GFDI est ouvert, le contrôleur d’isolement commence la mesure. Le contrôleur d’isolement part tout d’abord
d’un mauvais isolement. Si le paramètre IsoErrIgn est réglé sur Off, l’onduleur se désactive pendant un court instant.
Après environ cinq minutes, le contrôleur d’isolement a déterminé la résistance d’isolement adéquate. La valeur de la
résistance d’isolement peut être lue sur l’interface utilisateur à la valeur instantanée Riso. Lorsque l’isolement est intact,
l’onduleur passe de nouveau à l’état de fonctionnement « Service en charge MPP ». Lorsque la surveillance
d’isolement est terminée, le GFDI devrait être de nouveau fermé et le générateur photovoltaïque passer ainsi en mode
mis à la terre.
Si l’une des erreurs 3501 ‒ Insulation failure, 3504 ‒ Insulation failure ignored ou 3601 ‒
Warning insulation failure s’affiche au bout d’environ 5 minutes, l’isolement est défectueux. Dans ce cas, des
personnes qualifiées doivent vérifier l’isolement, effectuer, le cas échéant, les réparations nécessaires et acquitter
l’erreur.
Contrôleur d’isolement utilisé
La surveillance d’isolement utilisée est l’A‑ISOMETER iso‑PV 1685 de la société Bender GmbH & Co. KG.
10.2.3.6 Remote GFDI et contrôleur d’isolement
L’option « Remote GFDI et surveillance d’isolement » permet d’éliminer automatiquement des erreurs survenant
pendant le fonctionnement, de supprimer la mise à la terre du générateur photovoltaïque pendant un court moment et
de contrôler l’isolement au moyen du contrôleur d’isolement intégré.

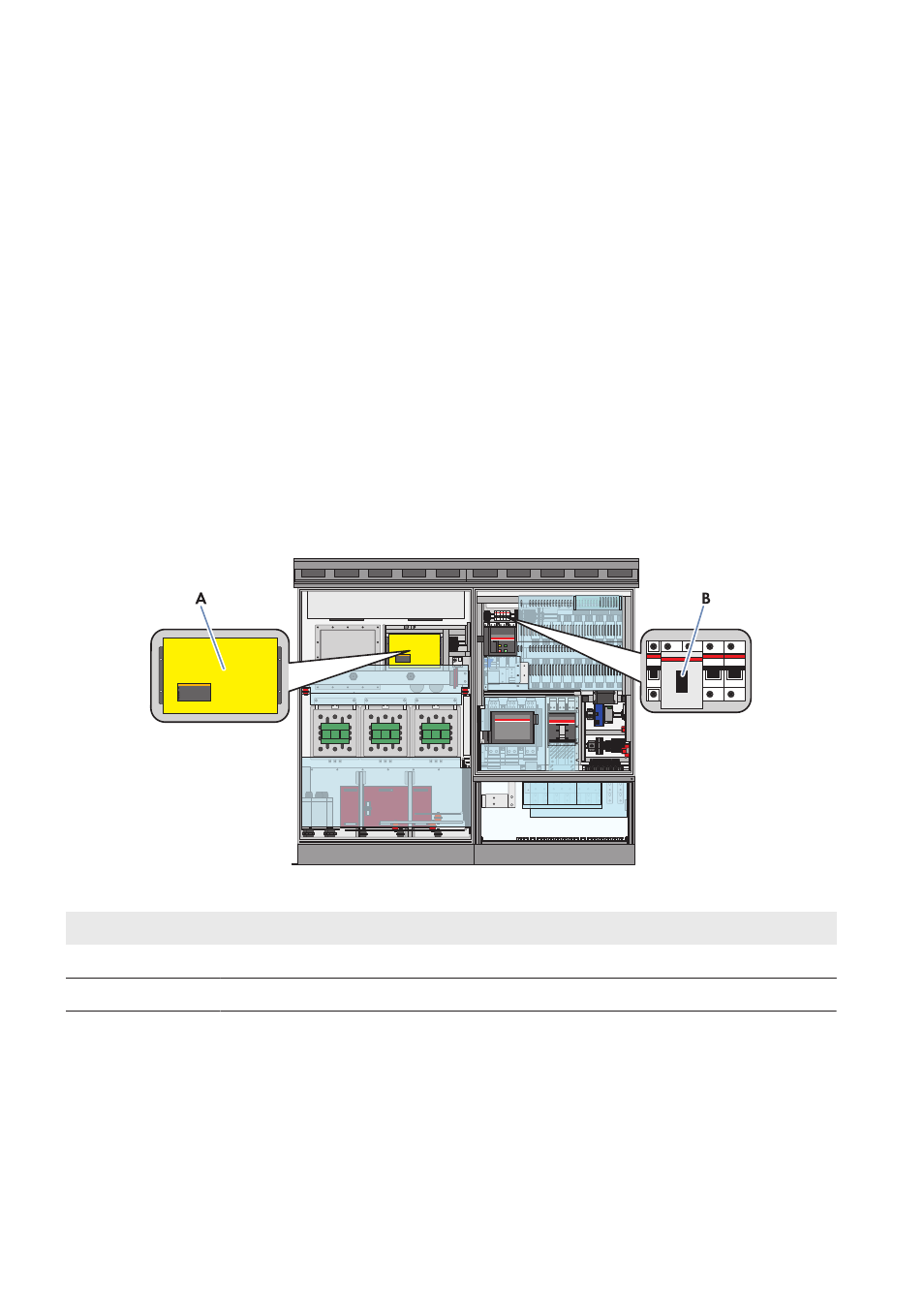

Figure 21 : Remote GFDI et contrôleur d’isolement
Position Désignation
A Contrôleur d’isolement
B Remote GFDI
Lorsque le Remote GFDI est fermé, le générateur photovoltaïque est mis à la terre. La résistance d’isolement ne peut
pas être déterminée dans cet état. Si le Remote GFDI se déclenche, le système part tout d’abord du principe qu’il s’agit
d’un défaut temporaire, puis le Remote GFDI se ferme de nouveau via le moteur après un temps d’attente. Pour la
fermeture du Remote GFDI déclenché, aucune commande d’enclenchement extérieure n’est nécessaire. L’onduleur
peut retourner en mode d’injection après un certain temps d’attente.
Avec le réglage par défaut de l’onduleur, le logiciel effectue jusqu’à trois tentatives d’activation par jour avec le
Remote GFDI.
