C Bouton de mise en marche
D Bouton d’arrêt
3.3.2 Écran tactile
3.3.2.1 Structure
L’écran tactile permet de consulter les valeurs instantanées et les paramètres réglés. Quand vous effleurez un symbole
affiché sur l’écran tactile, la fonction correspondante est activée. En l’absence de contact durant cinq minutes, l’écran
tactile se désactive et l’utilisateur connecté est déconnecté. L’écran tactile est divisé en trois parties.

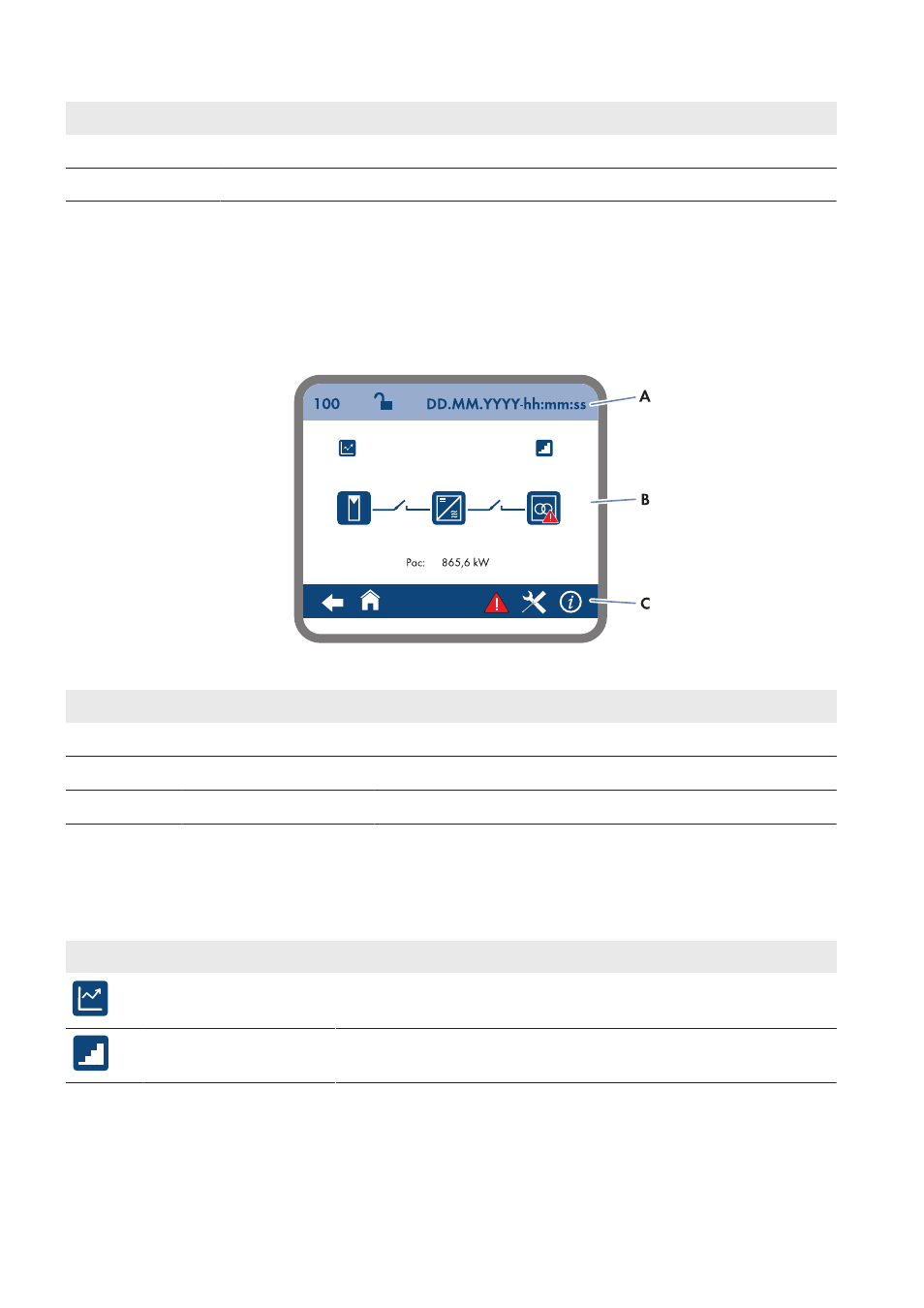

Figure 6 : Structure de l’écran tactile
Position Désignation Explication
A Barre d’informations d’état Numéro du menu actif, état de connexion, date et heure
B Zone d’information Zone du menu principal
C Barre de navigation Espace de navigation
3.3.2.2 Explication des symboles
Zone d’information
À partir de la zone d’information, vous accédez aux sous-menus et écrans suivants :
Symbole Désignation Explication
Diagramme à lignes E-to-
day Diagramme 103 : représentation de l’énergie injectée ce jour en kWh.
Diagramme à barres Diagramme 104 : représentation de l’énergie injectée au cours des 14 der-
niers jours en kWh.
