Le paramètre Q-VArTmsSpnt détermine le délai de temporisation nécessaire avant que la valeur de consigne de la
puissance réactive calculée ne soit activement utilisée. Pour éviter une influence réciproque de plusieurs systèmes avec
cette fonction, vous pouvez régler un délai de temporisation via le paramètre Q-VArTmsVtg. Ce dernier détermine la
durée pendant laquelle une modification de la tension doit être en attente avant que l’injection de puissance réactive
ne soit modifiée. Plusieurs systèmes peuvent ainsi réguler de manière échelonnée la tension du réseau au niveau du
point d’injection dans le réseau. Le paramètre Q-EnaTmsVtg vous permet d’activer et de désactiver le délai de
temporisation.
10.3.3.12 Mesures de soutien de la tension par paramétrage de la courbe
caractéristique de puissance réactive/tension : procédure VArCtlVolHysDbA
Verrouillage du paramètre
Certains paramètres ne peuvent être modifiés que dans l’état de fonctionnement « Arrêt ». Aucune saisie n’est
possible dans les autres états de fonctionnement.
La mise à disposition de puissance réactive permet à l’onduleur d’offrir des fonctions de soutien de la tension en cas
de surtension ou de sous-tension. Dans cette optique, le paramétrage s’effectue via une courbe caractéristique de
tension/puissance réactive. La courbe caractéristique peut être configurée en toute souplesse à l’aide du paramétrage
des pentes, une sorte de « bande morte » entre deux points de tension, une hystérèse et les valeurs limites de
l’activation.

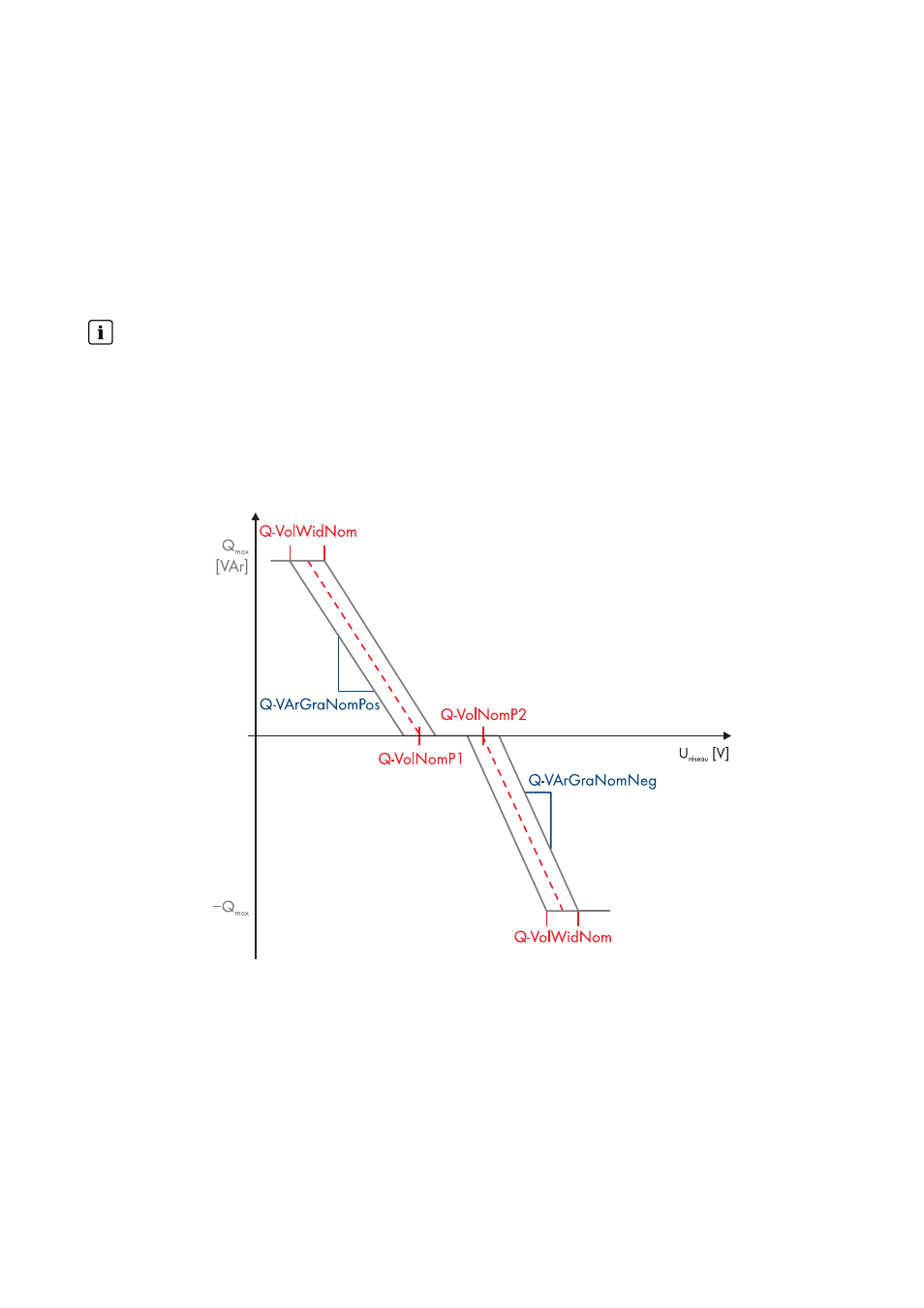

Figure 30 : Courbe caractéristique de réduction de la puissance réactive avec bande morte et hystérèse
Le paramètre Q-VArTmsSpnt détermine le délai de temporisation nécessaire avant que la valeur de consigne de la
puissance réactive calculée ne soit activement utilisée.
Pour éviter une influence réciproque de plusieurs systèmes avec cette fonction, vous pouvez régler un délai de
temporisation via le paramètre Q-VArTmsVtg. Ce dernier détermine la durée pendant laquelle une modification de la
tension doit être en attente avant que l’injection de puissance réactive ne soit modifiée. Plusieurs systèmes peuvent ainsi
réguler de manière échelonnée la tension du réseau au niveau du point d’injection dans le réseau.
Le paramètre Q-EnaTmsVtg vous permet d’activer et de désactiver le délai de temporisation.
