Si le Remote GFDI se déclenche, le système part tout d’abord du principe qu’il s’agit d’un défaut temporaire, puis le
Remote GFDI se ferme de nouveau via le moteur après un temps d’attente. Pour la fermeture du Remote GFDI
déclenché, aucune commande d’enclenchement extérieure n’est nécessaire. L’onduleur peut retourner en mode
d’injection après un certain temps d’attente. Avec le réglage par défaut de l’onduleur, le logiciel effectue jusqu’à
trois tentatives d’activation par jour avec le Remote GFDI. Si le Remote GFDI se déclenche plusieurs jours de suite, le
logiciel présume une « erreur d’isolement permanente » et l’onduleur n’est plus activé. Dans ce cas, des personnes
qualifiées doivent vérifier l’isolement, effectuer, le cas échéant, les réparations nécessaires et acquitter l’erreur.
10.2.3.4 Contrôleur d’isolement
Selon les options commandées, un contrôleur d’isolement surveille, dans les générateurs photovoltaïques non mis à la
terre, la résistance d’isolement du système photovoltaïque.
Dans l’état de fonctionnement « Service en charge MPP », la résistance d’isolement de tout le système, du générateur
photovoltaïque au transformateur moyenne tension, est détectée.
Si l’onduleur se trouve dans l’état de fonctionnement « Surveillance du réseau », seule la résistance d’isolement du
générateur photovoltaïque à l’onduleur est détectée.

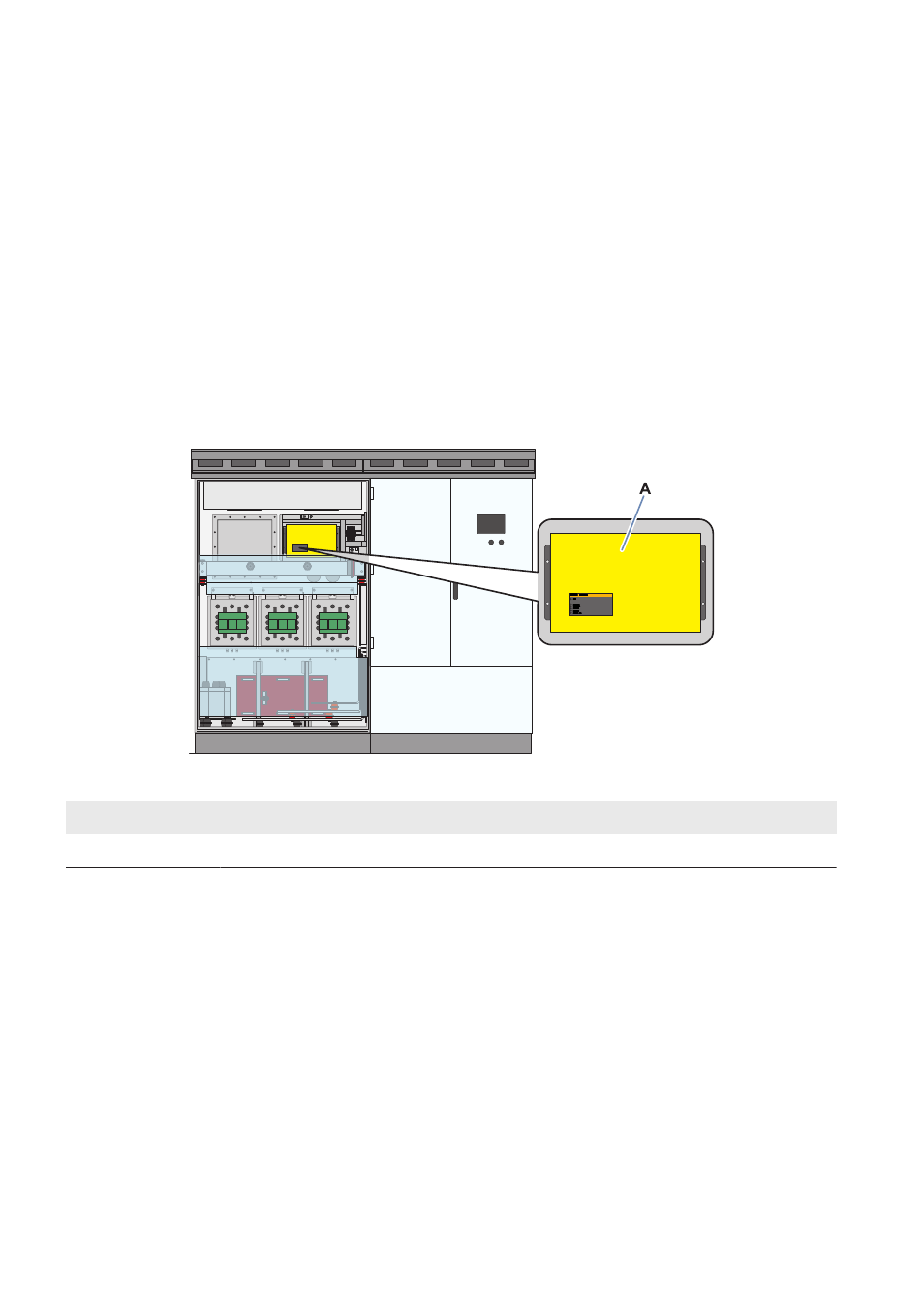

Figure 19 : Contrôleur d’isolement
Position Désignation
A Contrôleur d’isolement
Le contrôleur d’isolement intègre un circuit de mesure et un relais avec contact à deux directions.
La surveillance d’isolement est raccordée entre la tension photovoltaïque et le conducteur de protection. Les contacts
du relais sont reliés au bornier client et peuvent être utilisés par le client pour commander un signal lumineux ou
sonore. Les caractéristiques du relais sont indiquées sur le schéma électrique.
Si la résistance d’isolement passe en dessous du seuil d’avertissement défini au paramètre RisoCtlWarn, le circuit de
mesure se ferme et la DEL ALARM1 s’allume sur le contrôleur d’isolement. L’onduleur émet le message d’erreur
3601 ‒Warning insulation failure. Parallèlement, le contrôleur d’isolement commande le relais à contact inverseur.
Ce relais est intégré à l’onduleur.
La résistance d’isolement passe en dessous du seuil erreur (1 kΩ) en présence d’une erreur d’isolement et les DEL
ALARM1 et ALARM2 s’allument sur le contrôleur d’isolement. Le comportement de fonctionnement de l’onduleur peut
dans ce cas être défini au moyen de paramètres :
• Si le paramètre IsoErrIgn est réglé sur Off, le circuit de mesure émet un dysfonctionnement lorsque la valeur
passe en dessous du seuil d’erreur. L’onduleur se désactive alors et émet le message d’erreur 3501 ‒Insulation
failure. Les DEL ALARM1 et ALARM2 s’allument.
