10.3.3.6 Régulation de la puissance réactive via un signal unitaire : procédure
VArCnstNomAnIn
La valeur de consigne pour la puissance réactive est réglée via un signal analogique au niveau des bornes d’entrée
correspondantes. Ce réglage s’effectue généralement via un signal de télécommande centralisée. La valeur
analogique est convertie en valeur de consigne de la puissance réactive. L’intensité du courant du signal raccordé
détermine la valeur de consigne. Les valeurs de mesure analogiques doivent se situer entre 4 et 19 mA. Si le signal
analogique est inférieur à 2 mA, le message d’erreur est émis dans la valeur instantanée Q‑VArModFailStt.
Signal Limite de puissance Description
< 2 mA Dernière valeur moyenne valide ou
0 kVAr après un redémarrage Le signal se trouve dans la plage non valide.
2 mA à 4 mA Qmax / capacitif La puissance réactive négative maximale obtenue est in-
jectée.
4 mA Qmax / capacitif Point de départ de la courbe caractéristique
La puissance réactive négative maximale obtenue est in-
jectée.
11,5 mA 0 kVAr Passage par zéro de la courbe caractéristique
Aucune puissance réactive n’est injectée.
> 19 mA Qmax/inductif Point de fin de la courbe caractéristique
La puissance réactive positive maximale obtenue est in-
jectée.
La valeur analogique est convertie en une valeur de consigne pour la limitation de la puissance. Le paramètre Qmax
forme le point de fin de la courbe caractéristique linéaire.

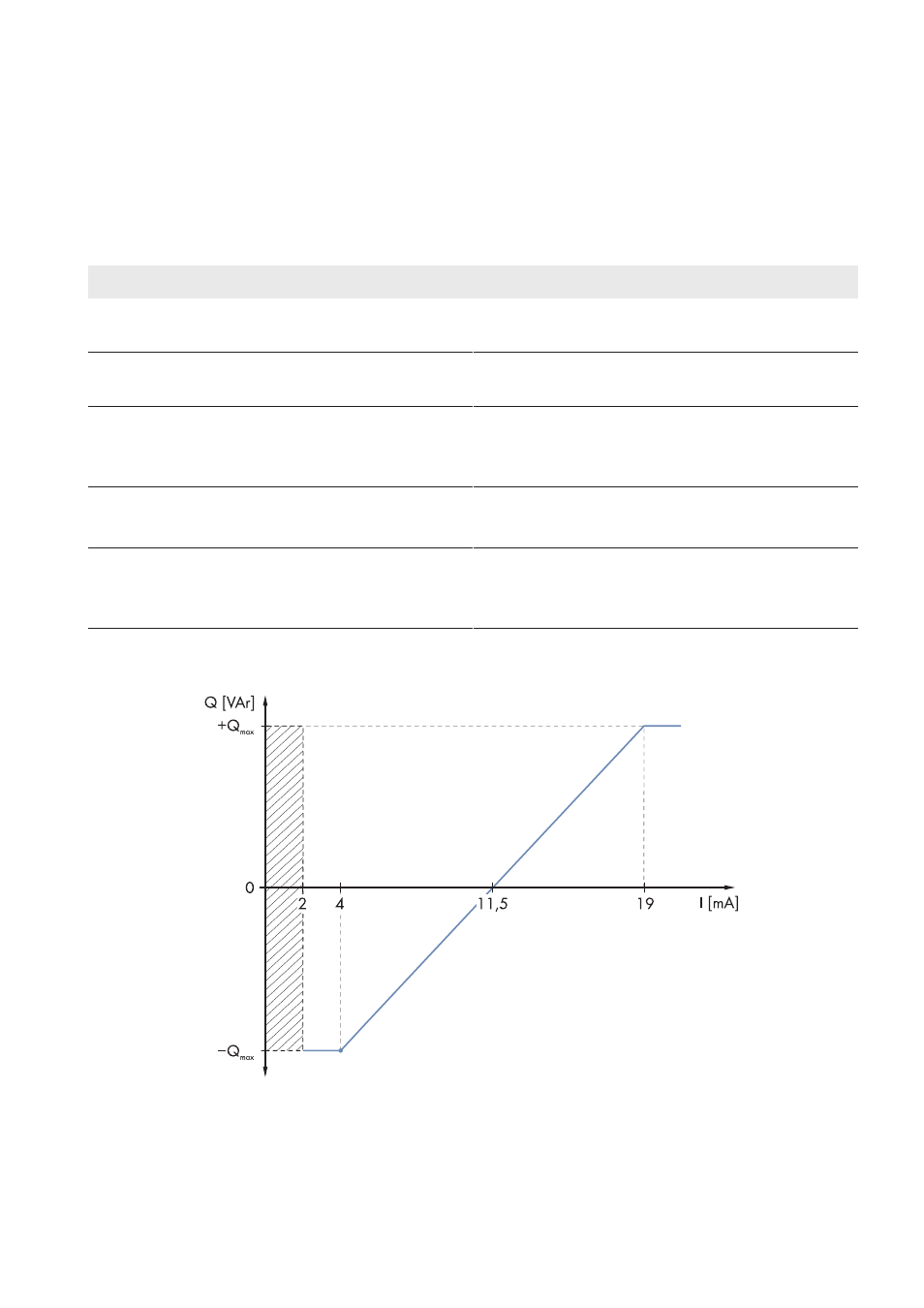

Figure 23 : Limitation de la puissance réactive au paramètre Qmax
