Rapport U
Réseau
/U Comportement de l’onduleur
20 % à 90 % Le rapport entre la tension du réseau U
Réseau
et la tension nominale U se trouve dans une
plage critique. Un dysfonctionnement est survenu dans le réseau électrique public.
Lorsqu’un dysfonctionnement survient, l’onduleur soutient le réseau électrique public en y in-
jectant du courant réactif.
En cas de dysfonctionnement, l’onduleur peut surmonter des interruptions pouvant durer jus-
qu’à 5 s sans se déconnecter du réseau électrique public.
Si le temps de surveillance du réseau défini est dépassé pendant ce laps de temps, l’ondu-
leur se déconnecte du réseau électrique public.
0 % à 20 % Le rapport entre la tension du réseau U
Réseau
et la tension nominale U se trouve dans une
plage critique. Un dysfonctionnement est survenu dans le réseau électrique public. Lorsqu’un
dysfonctionnement survient, l’onduleur soutient le réseau électrique public en y injectant du
courant réactif. En cas de dysfonctionnement, l’onduleur peut surmonter des interruptions
pouvant durer jusqu’à 1,2 s sans se déconnecter du réseau électrique public. La condition re-
quise est que le rapport U
Réseau
/U présent avant l’apparition du dysfonctionnement soit d’au
moins 90 %.
Si le temps de surveillance du réseau défini est dépassé pendant ce laps de temps, l’ondu-
leur se déconnecte du réseau électrique public.
Le seuil de déclenchement se défini via le paramètre FRTDbVolNomMin.
10.5.2.3 Détection dynamique de la sous-tension
La détection dynamique de la sous-tension élargit le soutien du réseau en cas de sous-tension et modifie le
comportement à la déconnexion. Les limites normales par plages du réseau sont remplacées par une fonction de
limitation continue du réseau.

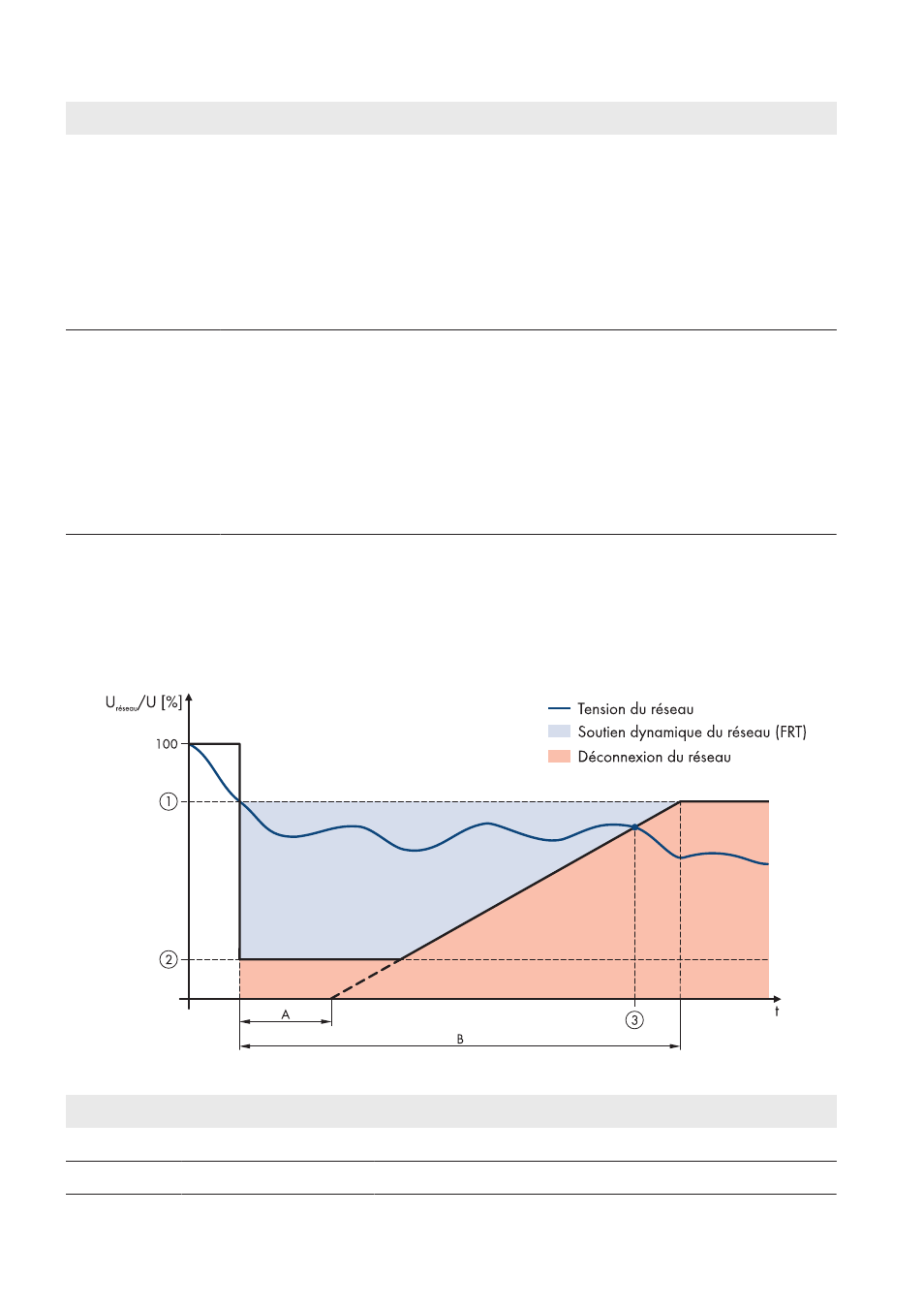

Figure 41 : Durée maximale du creux de tension que l’onduleur peut supporter sans se couper du réseau électrique public
Position Paramètre Description
1 VCtllLim Limite de tension du réseau niveau 1
2 VCtlllLim Limite de tension du réseau niveau 2
