10.3 Régulation de puissance
10.3.1 Limitation de la puissance active en fonction de la fréquence du réseau
Dans le cadre de la limitation de la puissance active en fonction de la fréquence du réseau, l’onduleur contrôle en
permanence la fréquence du réseau. Quand la puissance active doit être limitée au moyen d’une hystérèse, le
paramètre WCtlHzMod doit être réglé sur CurveHys.

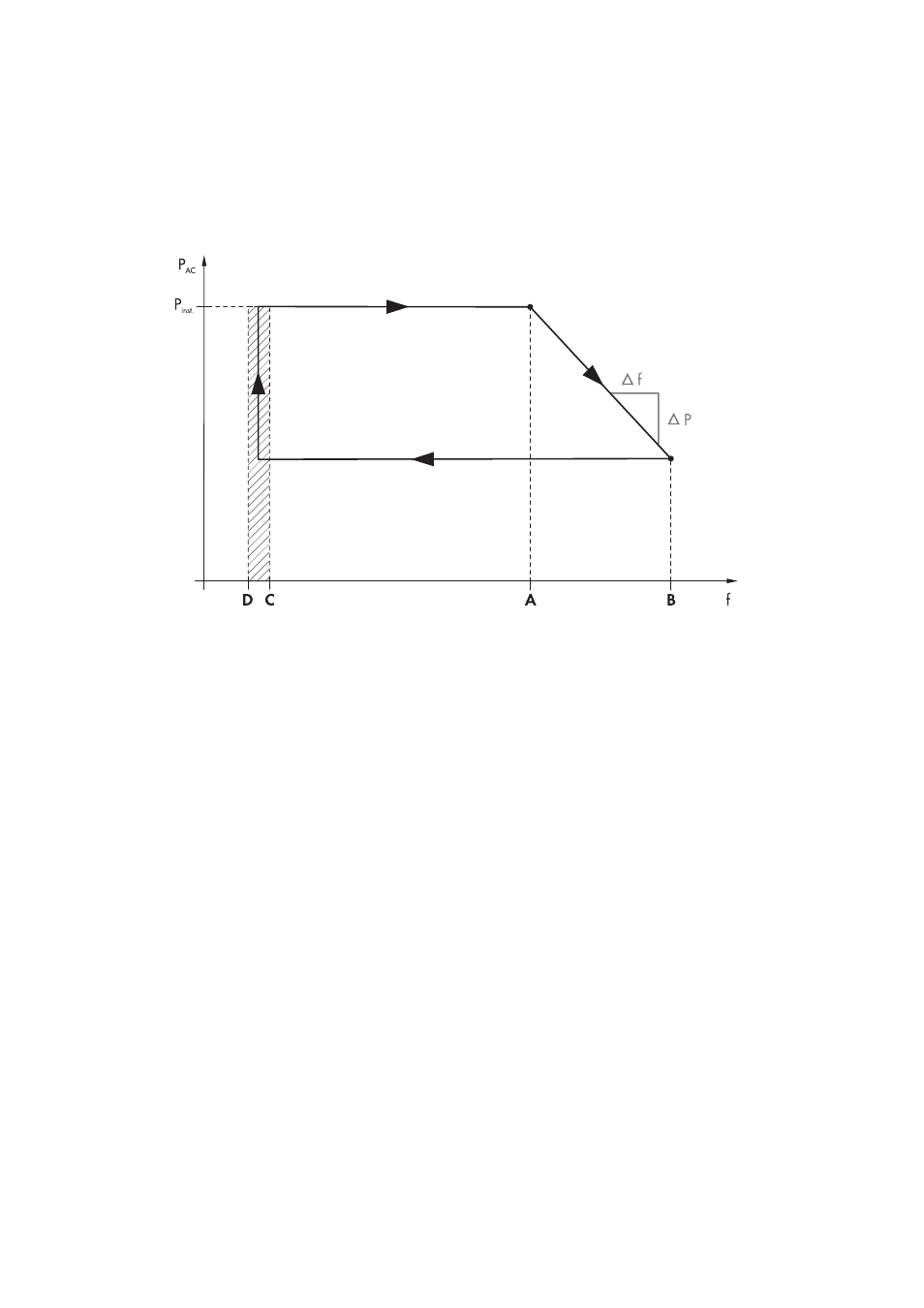

Figure 22 : Comportement en puissance de l’onduleur en cas de dépassement de la limite de fréquence P-HzStr
Si la fréquence du réseau dépasse la valeur limite que vous avez définie au paramètre P-HzStr, au point A sur le
graphique, l’onduleur enregistrera la puissance injectée actuelle P
act
. La puissance injectée réduite est alors calculée sur
la base de cette valeur mémorisée. La réduction de la puissance injectée est définie par le paramètre P-WGra. Ce
dernier indique selon quel pourcentage de la puissance mémorisée P
act
la puissance par Hz doit être réduite tant que
la fréquence du réseau continue d’augmenter. Lorsque la fréquence du réseau diminue à nouveau (point B sur le
graphique), la dernière puissance injectée du réseau atteinte reste valable. Ce n’est que lorsque la fréquence passe
sous la valeur limite définie au paramètre P-HzStop, au point C sur le graphique, que la puissance injectée dans le
réseau peut à nouveau être augmentée. La valeur P
act
mémorisée perd alors sa validité. Il est en outre possible de
définir une valeur limite minimale, au point D dans le graphique, pour le cas où la fréquence du réseau n’est plus
atteinte avec le paramètre P-HzStopMin. Si la fréquence de réseau tombe en dessous de la limite du réseau,
l’onduleur s’arrête et passe à l’état de fonctionnement « Surveillance du réseau ». L’onduleur reste alors dans l’état de
fonctionnement « Surveillance du réseau » jusqu’à ce que toutes les conditions requises pour l’injection soient à
nouveau réunies.
Calcul de la limite de puissance :
P
max
= P
act
‒ [(f
AC
‒ P-HzStr) · P-WGra · P
act
]
P
max
Puissance limite P
act
Puissance actuelle
f
AC
Fréquence du réseau P-WGra Gradient de réduction de la puissance
active
P-HzStr Limite de fréquence choisie à partir de la-
quelle l’injection est réduite
