10.1.2 Arrêt
L’onduleur est hors circuit. Arrêt, Arrêt rapide ou Mise hors service à distance active s’affiche sur l’écran tactile.
Lorsque l’interrupteur à clé est mis en position Start, l’onduleur passe à l’état de fonctionnement « Surveillance du
réseau ».
10.1.3 Surveillance du réseau
10.1.3.1 Surveillance de la tension du réseau
Dans l’état de fonctionnement « Surveillance du réseau », Att. réseau AC valide s’affiche sur l’écran tactile. À partir
de ce moment, les limites du réseau sont contrôlées en continu. Si, lors du temps de surveillance du réseau, aucune
erreur de réseau ne survient, le dispositif d’interruption AC se ferme et l’onduleur passe à l’état de fonctionnement
« Temps de surveillance du réseau atteint ». Si, lors de la période de surveillance, les limites du réseau sont dépassées,
l’onduleur redémarre la « Surveillance du réseau ».
Les valeurs limites et le délai de temporisation peuvent être spécifiés manuellement. Pour la surveillance de la tension,
deux limites sont réglables respectivement pour une surtension et une sous-tension. Si la tension du réseau dépasse la
valeur définie dans les paramètres VCtlhhLim ou VCtlhLim, l’onduleur attend que la durée définie dans les
paramètres VCtlhhLimTm ou VCtlhLimTm expire et se coupe du réseau électrique public.

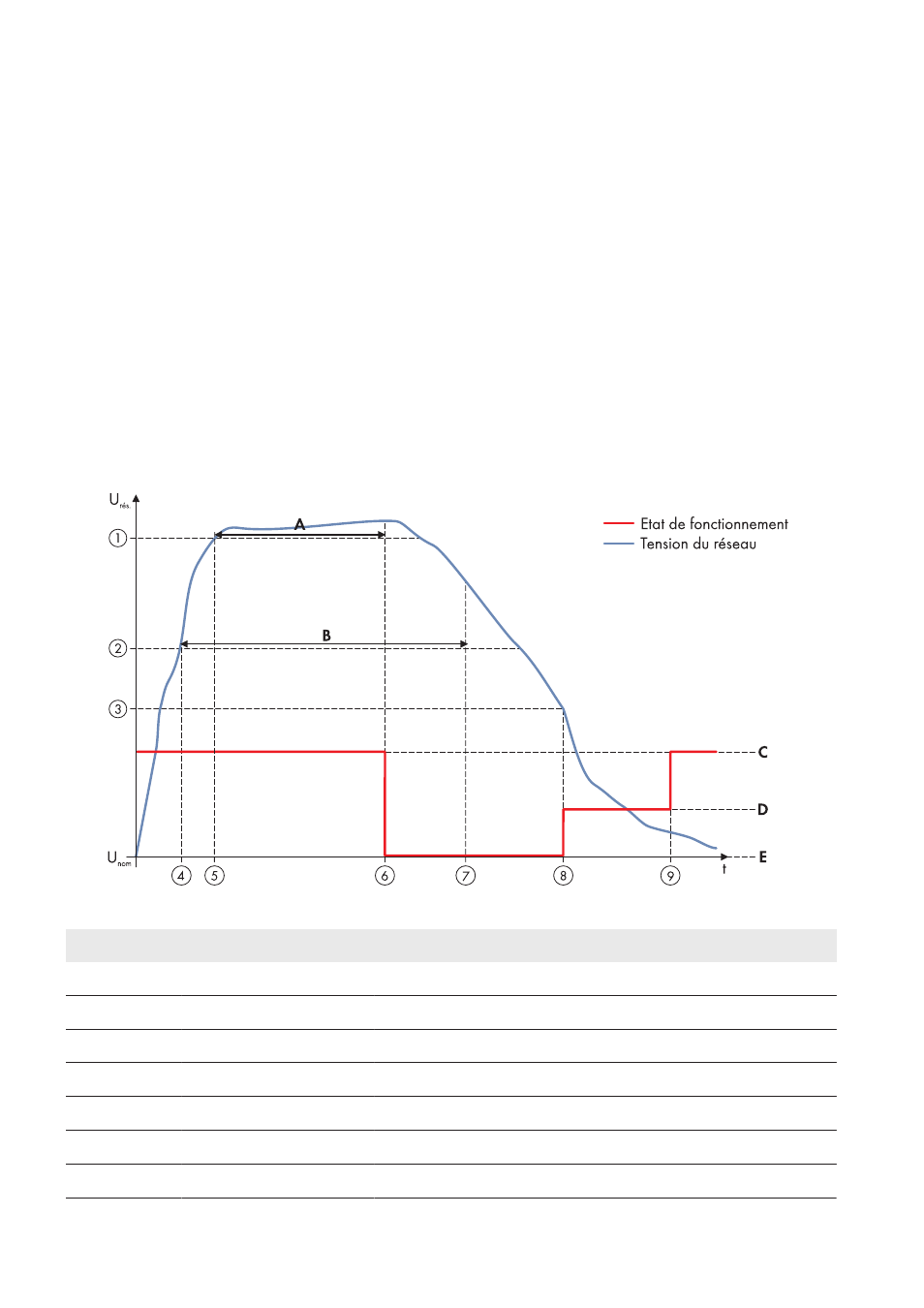

Figure 14 : Comportement dans le temps de l’onduleur en cas de dépassement des valeurs limites du réseau
Position Paramètre Description
A VCtlhhLimTm Délai de temporisation pour la limite du réseau niveau 2
B VCtlhLimTm Délai de temporisation pour la limite du réseau niveau 1
C ‒ Démarrage/service en charge MPP
D ‒ Surveillance du réseau
E ‒ Dysfonctionnement
1 VCtlhhLim Limite de tension du réseau niveau 2
2 VCtlhLim Limite de tension du réseau niveau 1
