Désignation des
DEL État Explication
H2 clignote en vert Le SC-COM communique avec les appareils internes raccordés.
allumée en vert Une communication interne a eu lieu au cours des 5 dernières mi-
nutes.
allumée en rouge Une erreur est survenue au niveau de la communication interne.
éteinte Aucune communication interne n’a eu lieu depuis plus de 5 minutes.
H3 clignote en rouge Le SC-COM démarre.
allumée en rouge Une erreur est survenue dans le SC-COM.
allumée en vert Le SC-COM est opérationnel.
H4 allumée en vert Une carte mémoire interne est présente et remplie à moins de 92 %.
allumée en rouge La carte mémoire interne est pleine, les données les plus anciennes
sont écrasées.
clignote en rouge 92 % de la capacité de la carte mémoire interne est utilisée.
H5 allumée en vert Une carte mémoire externe est présente et remplie à moins de 92 %.
allumée en rouge La carte mémoire externe est pleine.
clignote en rouge 92 % de la capacité de la carte mémoire externe est utilisée.
éteinte Pas de carte mémoire externe présente
H6 - libre
H7 - libre
H8 clignote en vert L’application est en cours.
3.3.3.2 DEL sur la prise réseau

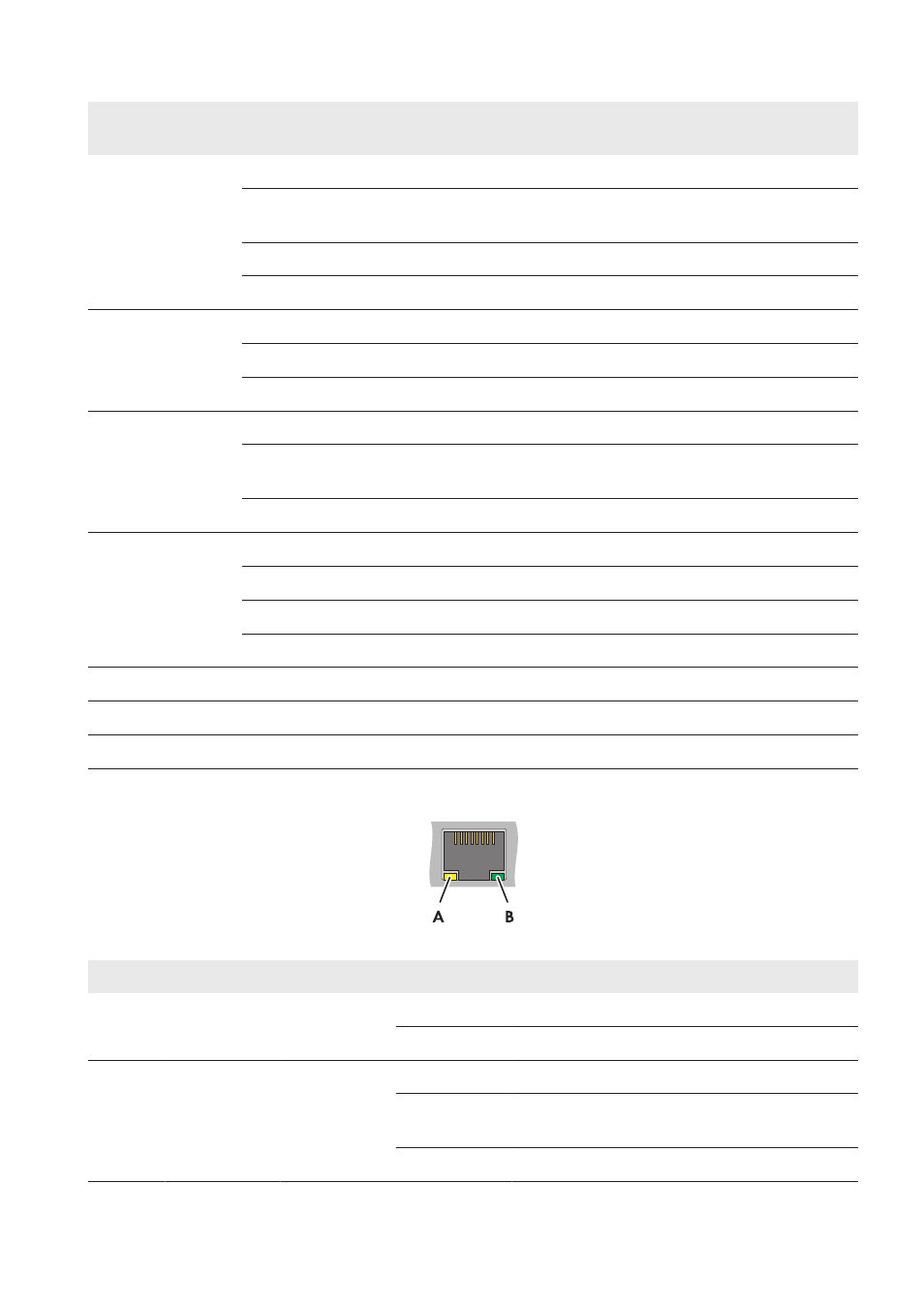

Figure 8 : DEL sur la prise réseau
Position DEL Couleur État Explication
A Speed jaune allumée Débit de transfert de données de 100 Mbit
éteinte Débit de transfert de données de 10 Mbit
B Link / Activity vert allumée Connexion (Link) établie
clignotante Le SC-COM envoie ou reçoit des données (Activi-
ty).
éteinte Aucune connexion établie
