• Si le paramètre IsoErrIgn est réglé sur On, le message d’erreur du circuit de mesure est ignoré lorsque la valeur
passe en dessous du seuil d’erreur. L’onduleur continue d’injecter du courant et émet le message d’erreur 3504 ‒
Insulation failure ignored.
• Si le paramètre IsoErrIgn est réglé sur Run, le message d’erreur du circuit de mesure n’est ignoré que dans le
mode d’injection lorsque la valeur passe en dessous du seuil d’erreur. En mode d’injection, l’onduleur continue
d’injecter du courant et émet le message d’erreur 3504 ‒ Insulation failure ignored.
Si le seuil d’erreur n’est plus atteint dans un autre état de fonctionnement, l’erreur n’est pas ignorée et l’onduleur
ne passe pas en mode d’injection. Le message d’erreur 3501 ‒ Insulation failure est visible à l’écran tactile. Les
DEL ALARM1 et ALARM2 s’allument.
Contrôleur d’isolement utilisé
La surveillance d’isolement utilisée est l’A‑ISOMETER iso‑PV 1685 de la société Bender GmbH & Co. KG.
10.2.3.5 GFDI et contrôleur d’isolement
L’option « GFDI et surveillance d’isolement » permet de supprimer temporairement la mise à la terre du générateur
photovoltaïque et de contrôler l’isolement à l’aide du contrôleur d’isolement intégré.

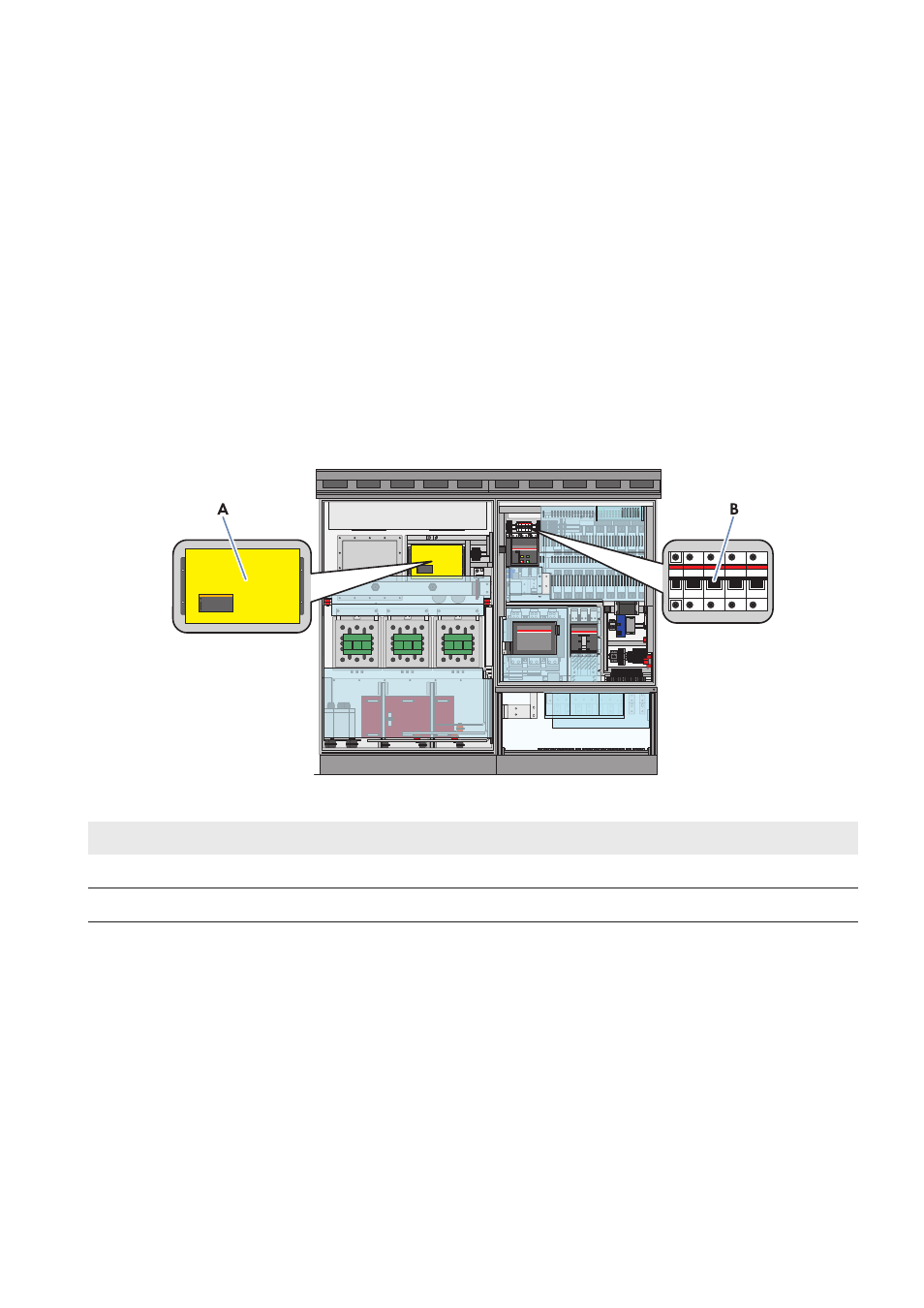

Figure 20 : GFDI et surveillance d’isolement
Position Désignation
A Contrôleur d’isolement
B GFDI
Lorsque le GFDI est fermé, le générateur photovoltaïque est mis à la terre. La résistance d’isolement ne peut pas être
déterminée dans cet état.
Lorsque le GFDI est ouvert, la mise à la terre est supprimée. Le contrôleur d’isolement détermine en permanence la
résistance d’isolement dans cet état. Dans l’état de fonctionnement « Service en charge MPP », la résistance
d’isolement de tout le système, du générateur photovoltaïque au transformateur moyenne tension, est détectée. Si
l’onduleur se trouve dans l’état de fonctionnement « Surveillance du réseau », seule la résistance d’isolement du
générateur photovoltaïque à l’onduleur est détectée.
Il est conseillé de réaliser la surveillance d’isolement à l’état de fonctionnement « Service en charge MPP ». Par ce
moyen, tous les composants de l’installation sont détectés lors de la mesure de l’isolement.
