4.4.3 Contrôle de la tension DC
Danger de mort dû à un arc électrique en cas de mauvais raccordement de l’appareil de mesure
De faux contacts au niveau des points de mesure peuvent entraîner un arc électrique. La formation d’un arc
électrique peut entraîner la mort ou des blessures graves.
• Sélectionnez la plage de mesure appropriée sur l’appareil de mesure.
• Portez toujours un équipement de protection individuelle adapté pour tous les travaux.
• Sélectionnez correctement les points de mesure.
Endommagement de l’onduleur par tensions DC trop élevées
La tension DC du générateur photovoltaïque ne doit pas être supérieure à la tension maximale de l’onduleur.
• Assurez-vous que la tension s’élève à 1 000 V maximum.
Procédure :
1. Mesurez la tension DC de chaque entrée et consignez-la dans le protocole de mise en service. Utilisez à cet effet
les languettes de raccordement DC+ et DC‒ en guise de points de contrôle.
2. Vérifiez que les tensions DC sont inférieures à la tension DC maximale de l’onduleur.
Si les tensions DC divergent ou dépassent la tension DC maximale, assurez-vous que le câblage des panneaux
photovoltaïques est conforme au schéma électrique.
3. Assurez-vous de la polarité correcte de chaque entrée.
4. Mesurez la tension DC de chaque pôle non mis à la terre par rapport à la terre et consignez-la dans le protocole
de mise en service. Utilisez à cet effet les languettes du pôle non mis à la terre et la barre de terre en guise de
points de contrôle.
☑ La chute de tension est mesurable.
✖ La chute de tension n’est pas mesurable ?
L’installation comporte un défaut à la terre.
• Éliminez le défaut à la terre.
4.4.4 Mise sous tension d’alimentation et activation du dispositif d’interruption
AC

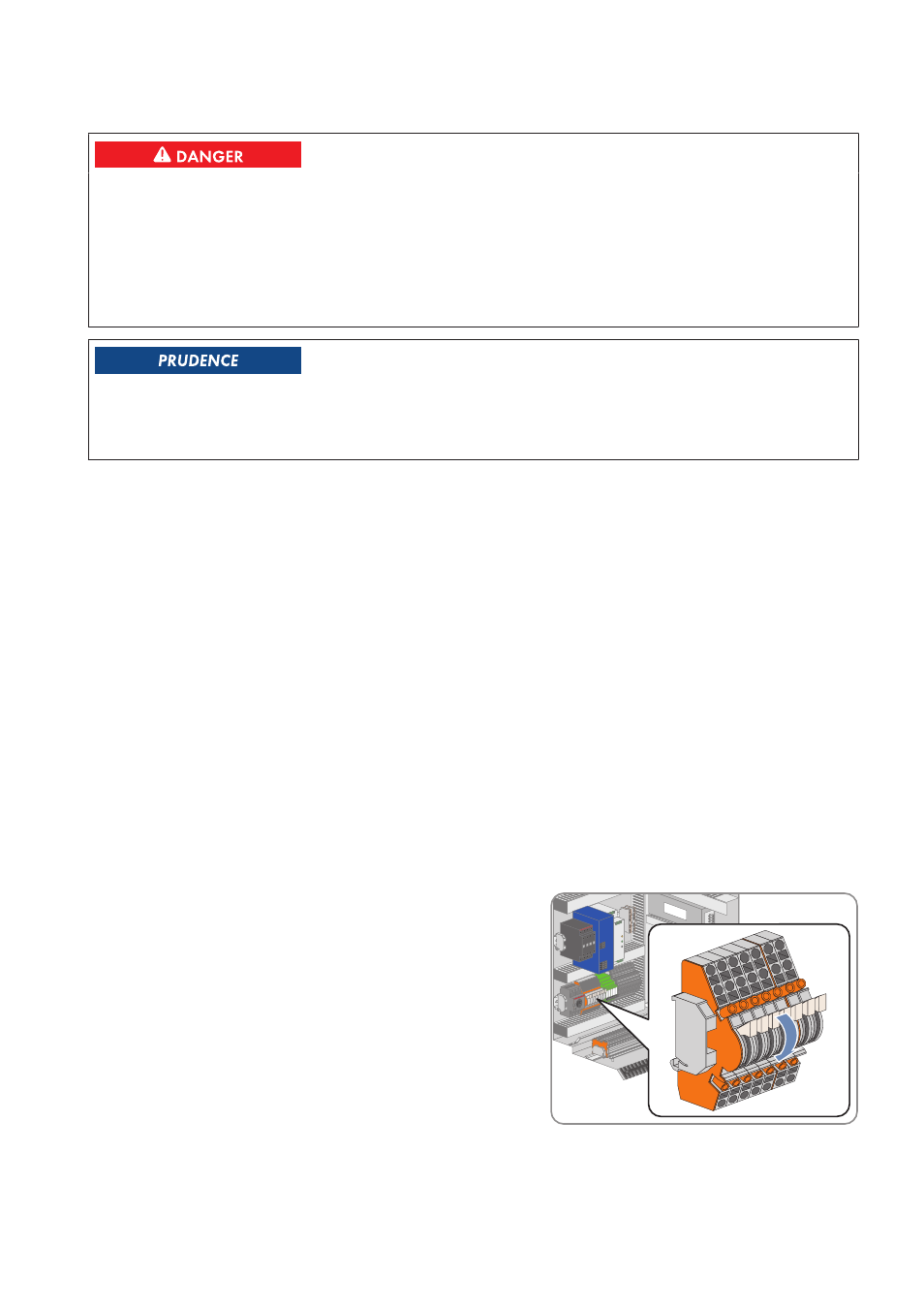

1. Fermez les bornes de contrôle et de sectionnement.
