Position
Paramètre
Description
3
‒
Limite d’activation, divergence maximum de la tension nominale
4
‒
Limite de réseau niveau 1 dépassée, démarrage du Timer pour B
5
‒
Limite de réseau niveau 2 dépassée, démarrage du Timer pour A
6
‒
Limite de réseau niveau 2 pour délai de temporisation niveau 2 dé-
passée → Déconnexion du réseau
7
‒
Limite de réseau niveau 1 pour délai de temporisation niveau 1 dé-
passée → déconnexion du réseau (déjà intervenue ici avec le ni-
veau 2)
8
‒
Conditions de connexion remplies → le temps de surveillance du ré-
seau démarre
9
‒
Réseau électrique public dans la plage valide durant le temps de sur-
veillance du réseau → connexion au réseau
10.1.3.2 Surveillance de la fréquence du réseau
Dans l’état de fonctionnement « Surveillance du réseau », Att. réseau AC valide s’affiche sur l’écran tactile. À partir
de ce moment, les limites du réseau sont contrôlées en continu. Si, lors du temps de surveillance du réseau, aucune
erreur de réseau ne survient, le dispositif d’interruption AC se ferme et l’onduleur passe à l’état de fonctionnement
« Temps de surveillance du réseau atteint ». Si, lors de la période de surveillance, les limites du réseau sont dépassées,
l’onduleur redémarre la « Surveillance du réseau ».
Les valeurs limites et les délais de temporisation peuvent être spécifiés manuellement. Trois valeurs limites de
surfréquence et de sous-fréquence peuvent être définies pour la surveillance de la fréquence. Avec une
hyperfréquence de 50,5 Hz par exemple, un déclenchement peut ainsi se produire après 1 seconde, tandis qu’avec
une surfréquence de 51,5 Hz, il se produit déjà après 0,1 seconde.

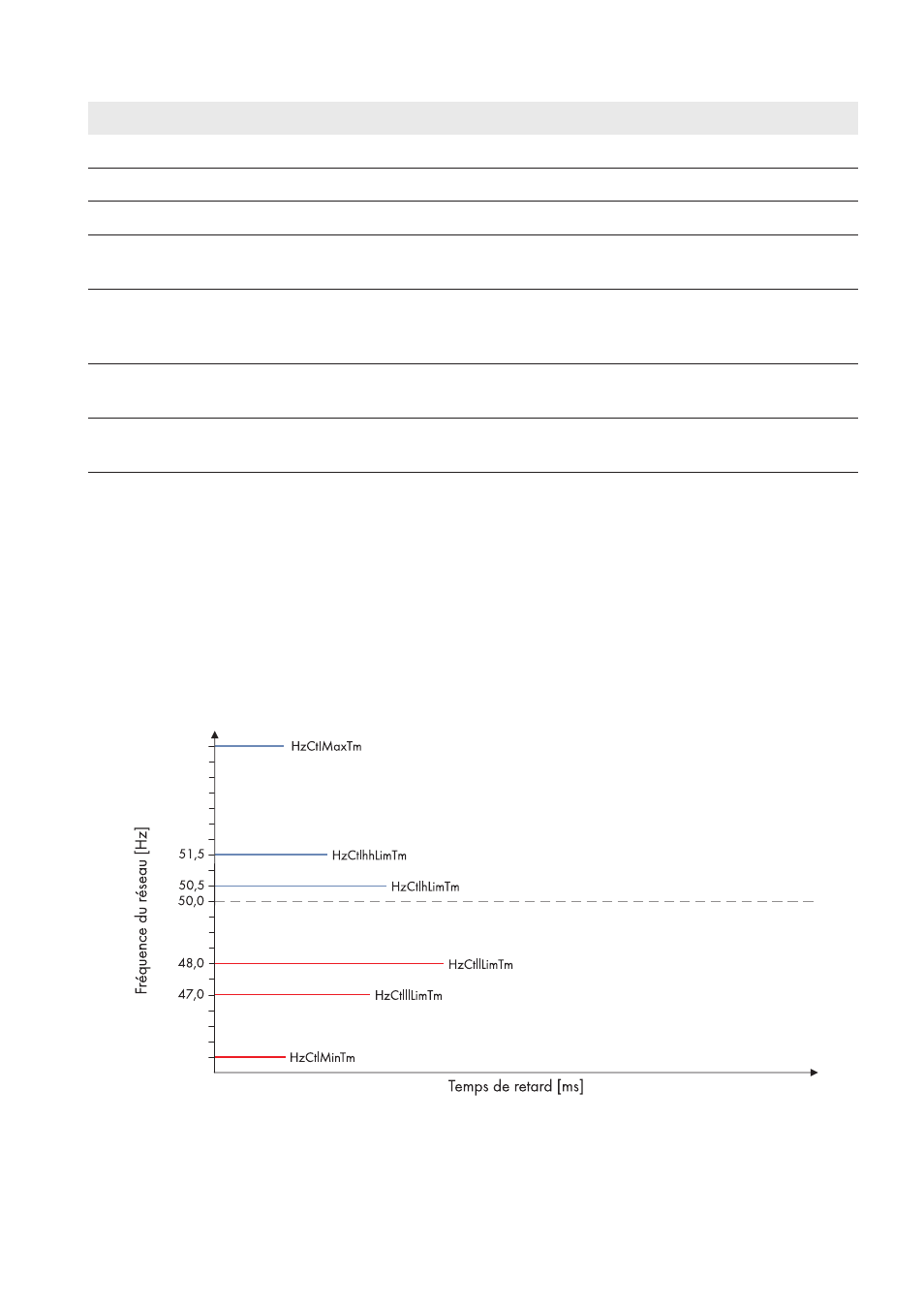

Figure 15 : Caractéristiques de déclenchement et comportement dans le temps de la surveillance de fréquence avec les paramètres utilisés
