62 Cycles d'usinage: perçage
3.2 CENTRA
GE (cy
c
le 240, DIN/ISO: G240)
Paramètres du cycle
U Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce, introduire une valeur positive. Plage
d'introduction 0 à 99999,9999
U Choix profond./diamètre (0/1) Q343: choix
indiquant si le centrage doit être réalisé au diamètre
ou à la profondeur programmé(e). Si la TNC doit
effectuer le centrage au diamètre programmé, vous
devez définir l'angle de pointe de l'outil dans la
colonne T-ANGLE du tableau d'outils TOOL.T.
0: centrage à la profondeur programmée
1: centrage au diamètre programmé
U Profondeur Q201 (en incrémental): distance entre la
surface de pièce et le fond programmé (pointe du
foret à centrer). N'a d'effet que si l'on a défini
Q343=0. Plage d'introduction -99999,9999 à
99999,9999
U Diamètre (signe) Q344: diamètre de centrage. N'a
d'effet que si l'on a défini Q343=1. Plage
d'introduction -99999,9999 à 99999,9999
U Avance plongée en profondeur Q206: vitesse de
déplacement de l'outil lors du centrage, en mm/min.
Plage d'introduction 0 à 99999,999, ou en alternative
FAUTO
, FU
U Temporisation au fond Q211: durée en secondes de
la rotation de l'outil à vide au fond du trou. Plage
d'introduction 0 à 3600,0000
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999

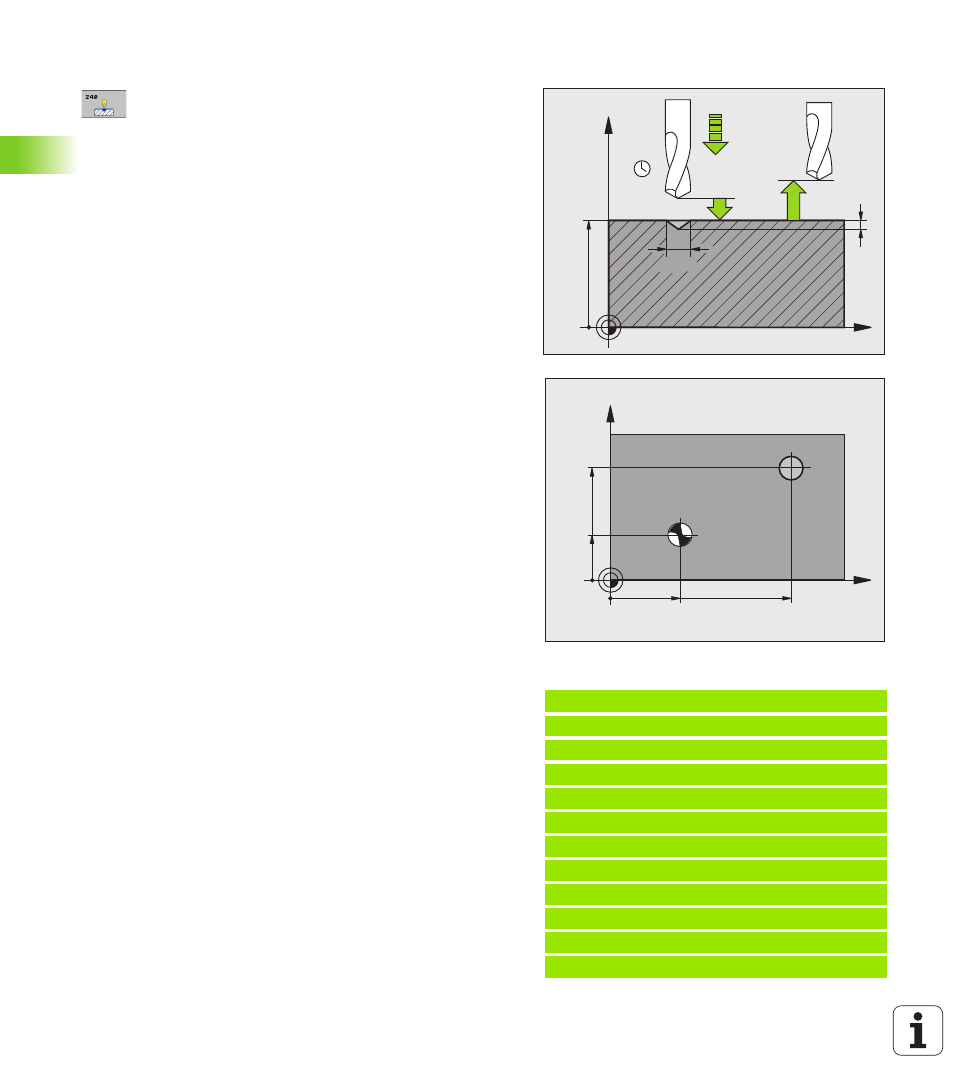

Exemple : Séquences CN
10 L Z+100 R0 FMAX
11 CYCL DEF 240 CENTRAGE
Q200=2 ;DISTANCE D'APPROCHE
Q343=1 ;CHOIX PROFOND./DIAM.
Q201=+0 ;PROFONDEUR
Q344=-9 ;DIAMÈTRE
Q206=250 ;AVANCE PLONGÉE PROF.
Q211=0.1 ;TEMPO. AU FOND
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=100 ;SAUT DE BRIDE
12 L X+30 Y+20 R0 FMAX M3 M99
13 L X+80 Y+50 R0 FMAX M99
X
Z
Q200
Q344
Q206
Q210
Q203
Q204
Q201
30
X
Y
20
80
50
