HEIDENHAIN TNC 640 107
4.6 FRAISA
GE DE FILETS (cy
c
le
262, DIN/ISO: G262)
Paramètres du cycle
U Diamètre nominal Q335: diamètre nominal du filet
Plage d'introduction 0 à 99999,9999
U Pas de vis Q239: pas du filet. Le signe définit le sens
du filet à droite ou à gauche:
+ = filet à droite
– = filet à gauche
Plage d'introduction -99,9999 à 99,9999
U Profondeur de filetage Q201 (en incrémental):
distance entre la surface de la pièce et la fin du filet
Plage d'introduction -99999,9999 à 99999,9999
U Filets par pas Q355: nombre de filets dont l'outil se
décale:
0 = une hélice de 360° à la profondeur du filetage
1 = hélice continue sur toute la longueur du filet
>1 = plusieurs hélices avec approche et sortie. Entre
chaque mouvement la TNC décale l'outil de Q355 fois
le pas. Plage d'introduction 0 à 99999
U Avance de prépositionnement Q253: vitesse de
déplacement de l'outil lors de la plongée dans la pièce
ou lors de sa sortie de la pièce, en mm/min. Plage
d'introduction 0 à 99999,999, en alternative FMAX,
FAUTO
U Mode fraisage Q351: mode de fraisage avec M3
+1 = fraisage en avalant
–1 = fraisage en opposition
U Distance d'approche Q200 (en incrémental):
distance entre la pointe de l'outil et la surface de la
pièce Plage d'introduction 0 à 99999,9999
U Coord. surface pièce Q203 (en absolu): coordonnée
de la surface de la pièce. Plage d'introduction
-99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (élément de serrage) Plage
d'introduction 0 à 99999,9999
U Avance de fraisage Q207: vitesse de déplacement
de l'outil lors du fraisage, en mm/min. Plage
d'introduction 0 à 99999,9999, en alternative FAUTO
Exemple : Séquences CN
25 CYCL DEF 262 FRAISAGE DE FILETS
Q335=10 ;DIAMÈTRE NOMINAL
Q239=+1.5 ;PAS DE VIS
Q201=-20 ;PROFONDEUR FILETAGE
Q355=0 ;FILETS PAR PAS
Q253=750 ;AVANCE PRÉ-POSIT.
Q351=+1 ;MODE FRAISAGE
Q200=2 ;DISTANCE D'APPROCHE
Q203=+30 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q207=500 ;AVANCE FRAISAGE

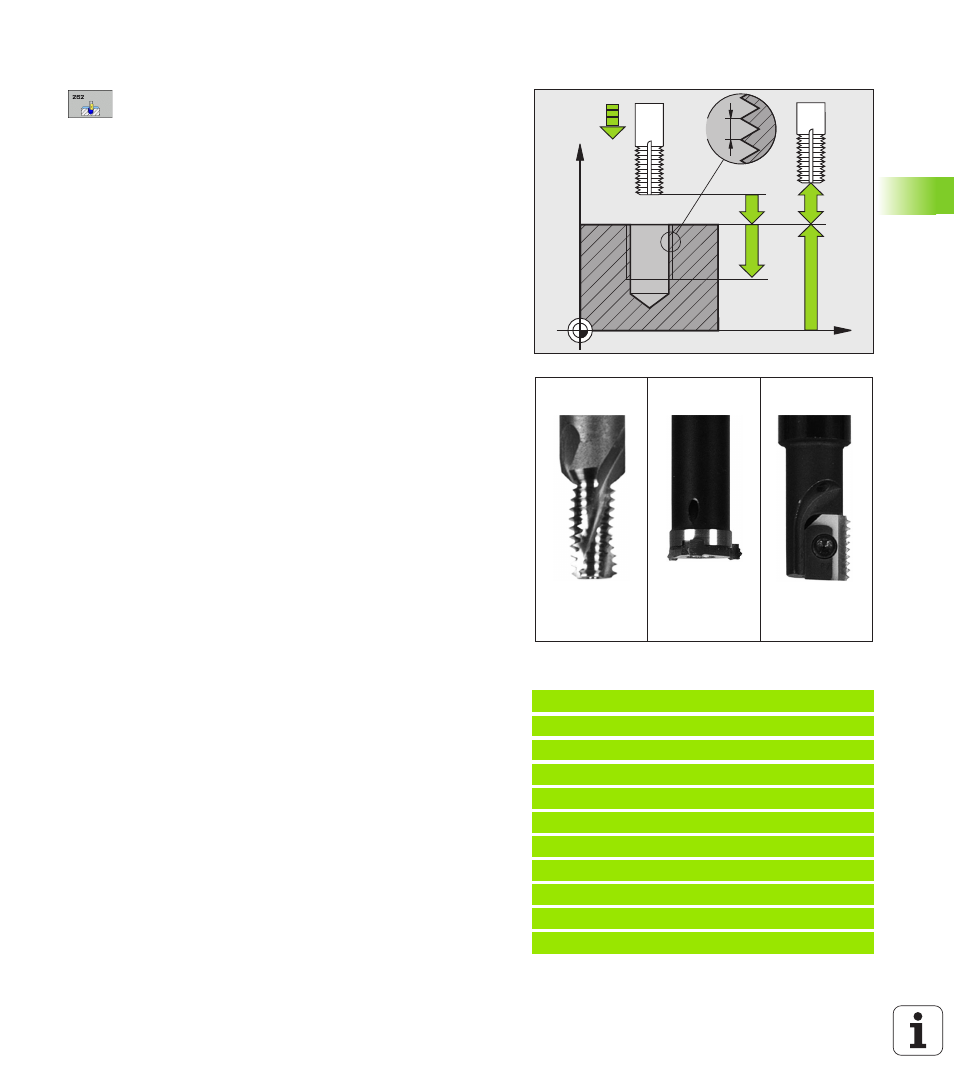

X
Z
Q203
Q253
Q239
Q201
Q204 Q200
Q355 = 1 Q355 > 1 Q355 = 0
