HEIDENHAIN TNC 640 105
4.6 FRAISA
GE DE FILETS (cy
c
le
262, DIN/ISO: G262)
4.6 FRAISAGE DE FILETS
(cycle 262, DIN/ISO: G262)
Mode opératoire du cycle
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX
, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2 Avec l'avance de prépositionnement programmée, l'outil se
déplace au plan initial qui est fonction du signe du pas du filet, du
mode de fraisage ainsi que du nombre de filets dont l'outil se
décale
3 Puis, l'outil se déplace tangentiellement vers le diamètre nominal
du filet en suivant une trajectoire hélicoïdale. Un mouvement de
compensation dans l'axe d'outil est exécuté avant l'approche
hélicoïdale pour débuter la trajectoire du filet à partir du plan initial
programmé
4 En fonction du paramètre nombre de filets par tour, l'outil réalise
le filetage avec un seul mouvement hélicoïdal, un mouvement
hélicoïdal continu ou plusieurs mouvements hélicoïdaux décalés
5 Puis l’outil quitte le contour par tangentement pour retourner au
point initial dans le plan d’usinage
6 En fin de cycle, la TNC déplace l'outil en avance rapide à la distance
d'approche ou – si celui-ci est programmé – au saut de bride

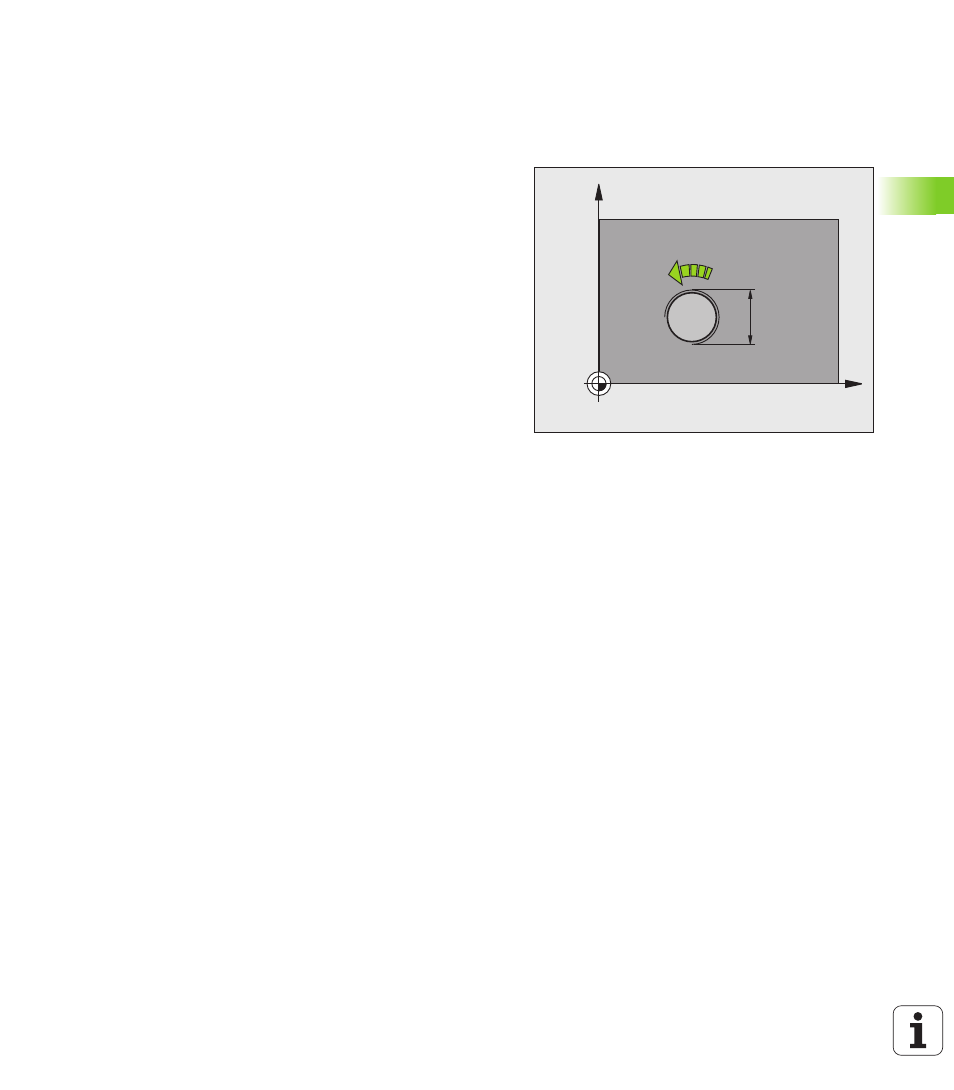

X
Y
Q207
Q335
