336 Cycles: tournage
13.1
8 GOR
GE CONT
OUR L
O
NGITUDINAL (cy
c
le 860)
13.18 GORGE CONTOUR
LONGITUDINAL (cycle 860)
Description
Ce cycle permet d'usiner une gorge de forme quelconque dans le sens
radial.
Vous pouvez utiliser ce cycle au choix pour l'ébauche, la finition ou
l'usinage intégral. L'ébauche multipasses est exécuté en usinage
paraxial.
Vous pouvez utiliser le cycle pour un usinage intérieur et extérieur. Si
le point de départ du contour est supérieur au point final, le cycle
exécute un usinage extérieur. Si le point de départ du contour est
inférieur au point final, le cycle exécute un usinage intérieur.

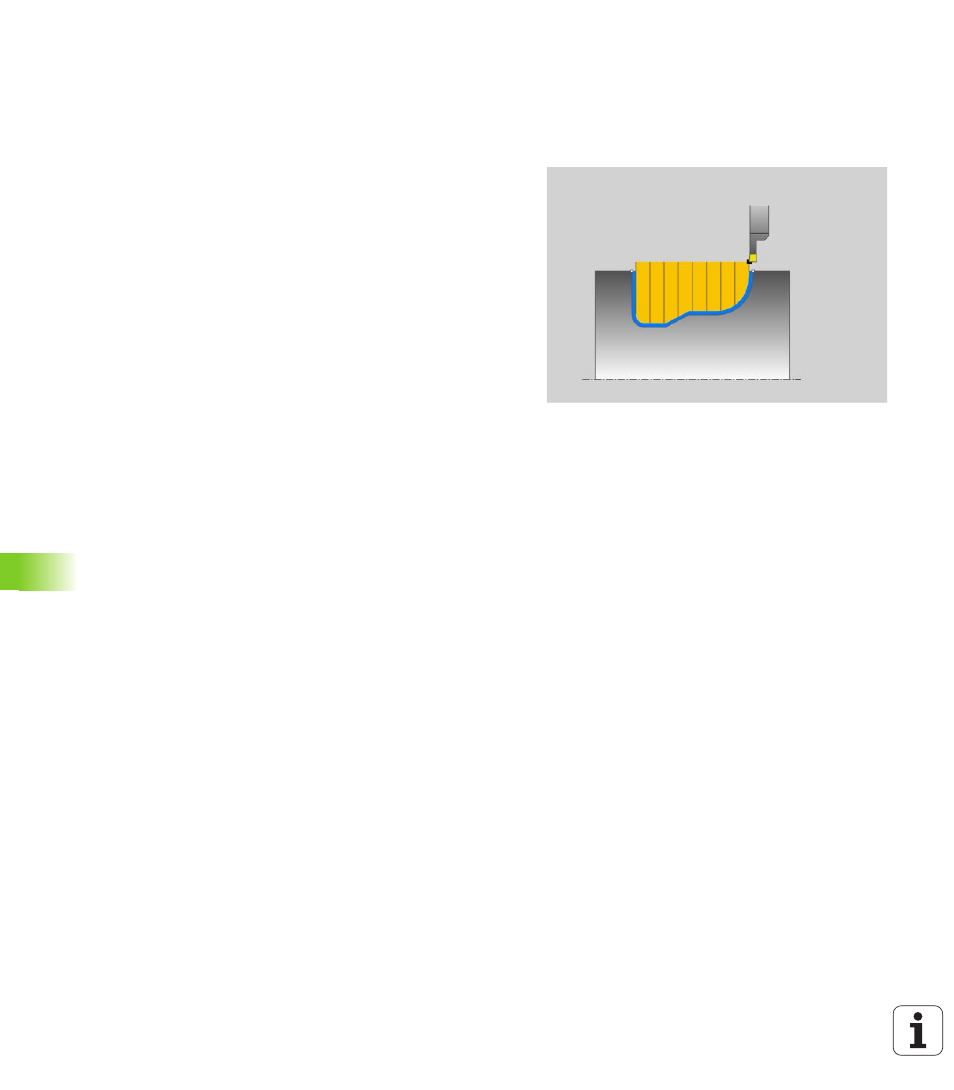

Mode opératoire du cycle d'ébauche
1 La TNC positionne l'outil en rapide à la coordonnée Z (première
position de plongée)
2 La TNC exécute une prise de passe en paraxial en rapide (passe
latérale = 0,8 largeur de la dent).
3 La TNC usine la zone comprise entre la position de départ et le
point final dans le sens radial avec l'avance définie Q478.
4 La TNC repositionne l'outil en rapide au début de l'usinage.
5 La TNC répète ce processus (2 à 4) jusqu'à ce que la forme de la
gorge soit réalisée.
6 La TNC repositionne l'outil en rapide au point de départ du cycle.
