260 Cycles: conversions de coordonnées
1
1
.9 PLAN D'USINA
GE (cy
c
le 1
9
, D
IN/ISO: G80, option de logiciel 1)
11.9 PLAN D'USINAGE (cycle 19,
DIN/ISO: G80, option de
logiciel 1)
Activation

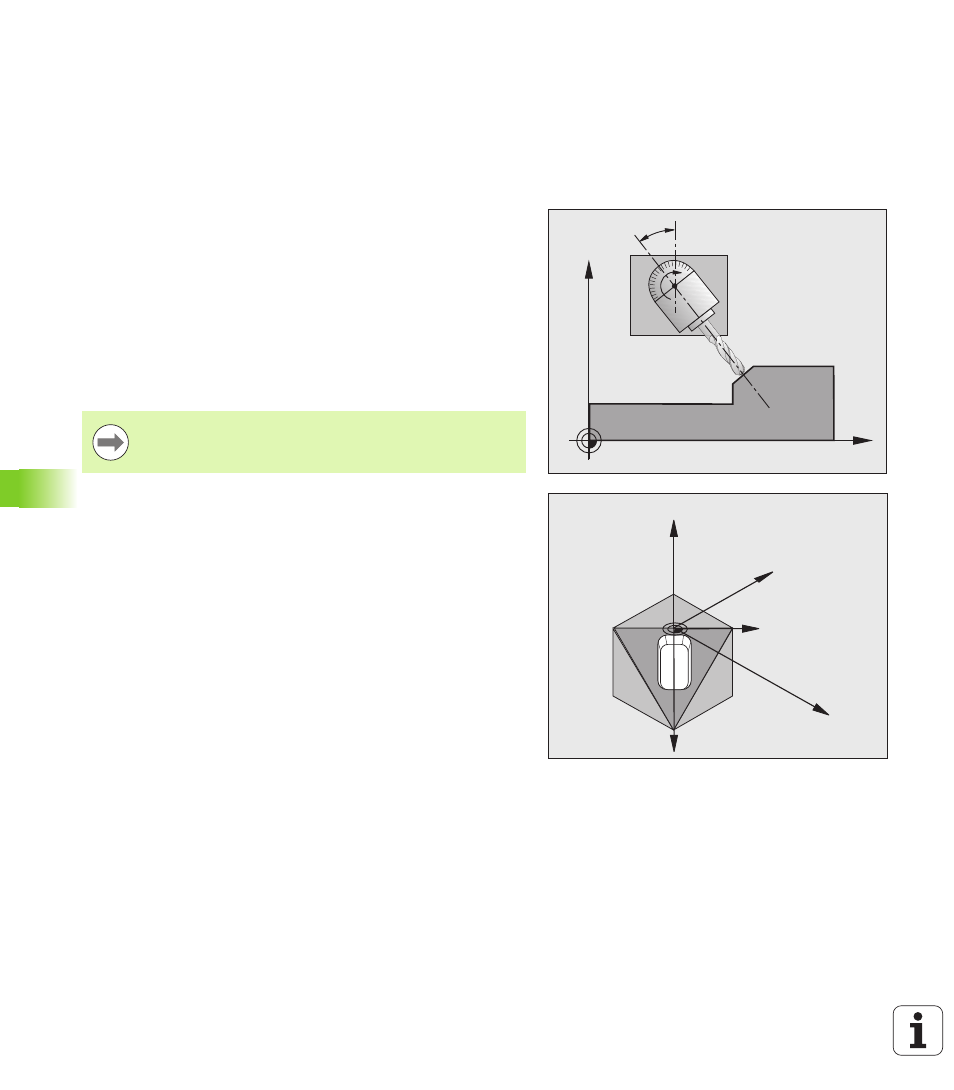

Dans le cycle 19, vous définissez la position du plan d'usinage –
position de l'axe d'outil par rapport au système de coordonnées
machine – en introduisant les angles d'inclinaison. Vous pouvez définir
la position du plan d'usinage de deux manières:
„ Introduire directement la position des axes inclinés
„ Définir la position du plan d'usinage en introduisant jusqu'à trois
rotations (angles dans l'espace) du système de coordonnées
machine. Pour déterminer les angles dans l'espace, définir une
coupe perpendiculaire au plan d'usinage incliné, la valeur à introduire
est l'angle de cette coupe vu de l'axe d'inclinaison. Deux angles
dans l'espace suffisent pour définir clairement toute position d'outil
dans l'espace.
Si vous programmez la position du plan d'usinage avec les angles dans
l'espace, la TNC calcule automatiquement les positions angulaires
nécessaires des axes inclinés et les mémorise dans les paramètres
Q120 (axe A) à Q122 (axe C). Si deux solutions se présentent, la TNC
sélectionne la trajectoire la plus courte – en partant de la position zéro
des axes rotatifs.
L'ordre des rotations destinées au calcul de la position du plan est
définie: la TNC fait pivoter tout d'abord l'axe A, puis l'axe B et enfin,
l'axe C.
Le cycle 19 est actif dès sa définition dans le programme. Dès que
vous déplacez un axe dans le système incliné, la correction de cet axe
est activée. Si la correction doit agir sur tous les axes, vous devez
déplacer tous les axes.
Si vous avez mis sur Actif la fonction Exécution de programme
Inclinaison
en mode Manuel, la valeur angulaire du cycle 19 PLAN
D'USINAGE introduite dans ce menu sera écrasée.
Z
X
B
X
Z
Y
X'
Y'
Remarquez que la position du système de coordonnées
incliné et donc des déplacements dans le système incliné
dépendent de la manière dont le plan incliné est défini.
