HEIDENHAIN TNC 640 415
16.5 PT DE REF EXTERIEUR RECT
AN
GLE (cy
c
le 41
1, DIN/ISO:
G41
1
)
Attention lors de la programmation!

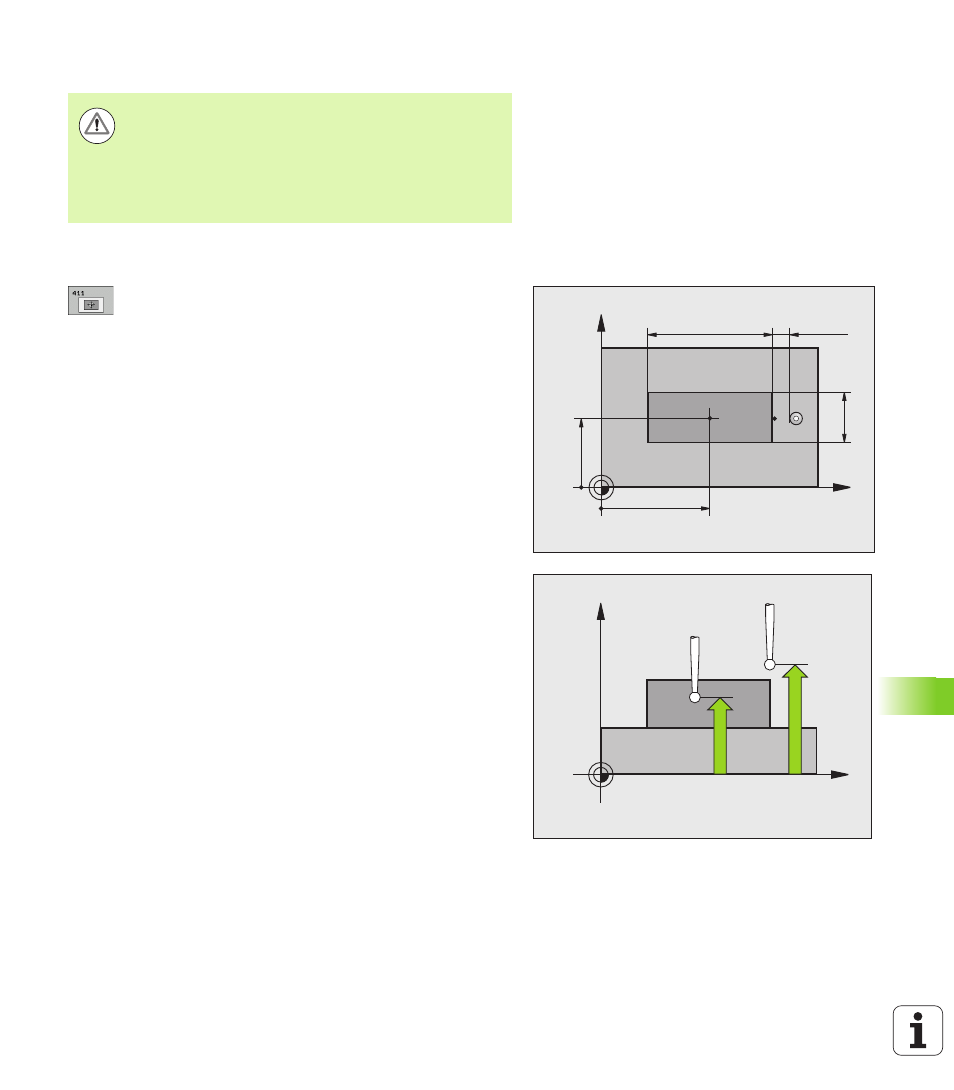

Paramètres du cycle
U Centre 1er axe Q321 (en absolu): centre du tenon
dans l'axe principal du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Centre 2ème axe Q322 (en absolu): centre du tenon
dans l'axe secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U Longueur 1er côté Q323 (en incrémental): longueur
du tenon parallèle à l'axe principal du plan d'usinage.
Plage d'introduction 0 à 99999,9999
U Longueur 2ème côté Q324 (en incrémental): longueur
du tenon parallèle à l'axe secondaire du plan
d'usinage. Plage d'introduction 0 à 99999,9999
U Hauteur mesure dans axe palpage Q261 (en absolu):
coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur prévu pour la mesure. Plage
d'introduction -99999,9999 à 99999,9999
U Distance d'approche Q320 (en incrémental): distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 est additionné à SET_UP (tableau
palpeurs). Plage d'introduction 0 à 99999,9999
U Hauteur de sécurité Q260 (en absolu): coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (éléments de fixation). Plage
d'introduction -99999,9999 à 99999,9999
Attention, risque de collision!
Pour éviter toute collision entre le palpeur et la pièce,
introduisez le 1er et le 2ème côté du tenon de manière à
ce qu'ils soient plutôt plus grands.
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
X
Y
Q322
Q321
Q324
Q323
SET_UP(TCHPROBE.TP)
+
Q320
X
Z
Q261
Q260
