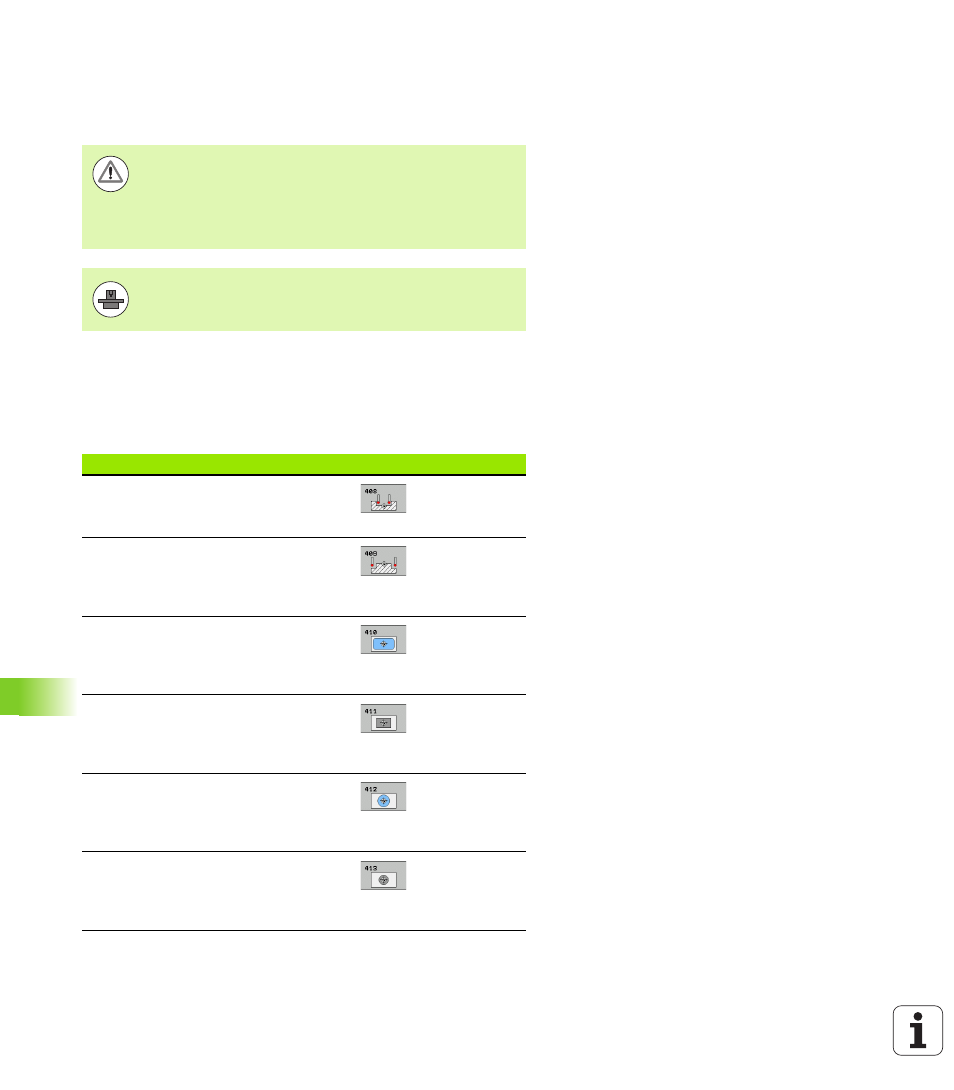

400 Cycles palpeurs: initialisation automatique des points d'origine
16.1 Pr
incipes de base
16.1 Principes de base
Résumé
La TNC dispose de douze cycles pour définir automatiquement les
points d'origine et les utiliser de la manière suivante:
„ Initialiser les valeurs déterminées directement dans l'affichage
„ Inscrire les valeurs déterminées dans le tableau Preset
„ Inscrire les valeurs déterminées dans un tableau de points zéro
Lors de l'exécution des cycles de palpage, les cycles 8
IMAGE MIROIR, cycle 11 FACTEUR ECHELLE et cycle 26
FACTEUR ECHELLE AXE ne doivent pas être actifs.
HEIDENHAIN ne garantit le fonctionnement correct des
cycles de palpage qu'avec les palpeurs HEIDENHAIN.
La TNC doit avoir été préparée par le constructeur de la
machine pour l'utilisation des palpeurs 3D.
Cycle Softkey Page
408 PTREF CENTRE RAINURE Mesurer
l'intérieur d’une rainure, initialiser le
centre de rainure comme point d'origine Page 403
409 PTREF CENT. OBLONG Mesurer
l'extérieur d’un oblong, initialiser le
centre de l'oblong comme point
d'origine Page 407
410 PT REF. INT. RECTAN. Mesure
intérieure de la longueur et de la largeur
d'un rectangle, initialiser le centre
comme point d'origine Page 410
411 PT REF. EXT. RECTAN. Mesure
extérieure de la longueur et de la largeur
d'un rectangle, initialiser le centre
comme point d'origine Page 414
412 PT REF. INT. CERCLE Mesure
intérieure de 4 points au choix sur le
cercle, initialiser le centre comme point
d'origine Page 418
413 PT REF. EXT. CERCLE Mesure
extérieure de 4 points au choix sur le
cercle, initialiser le centre comme point
d'origine Page 422
