HEIDENHAIN TNC 640 315
13.12 EP
A
U
LEMENT TRANS
V
ER
SAL ETENDU (cy
c
le 822)

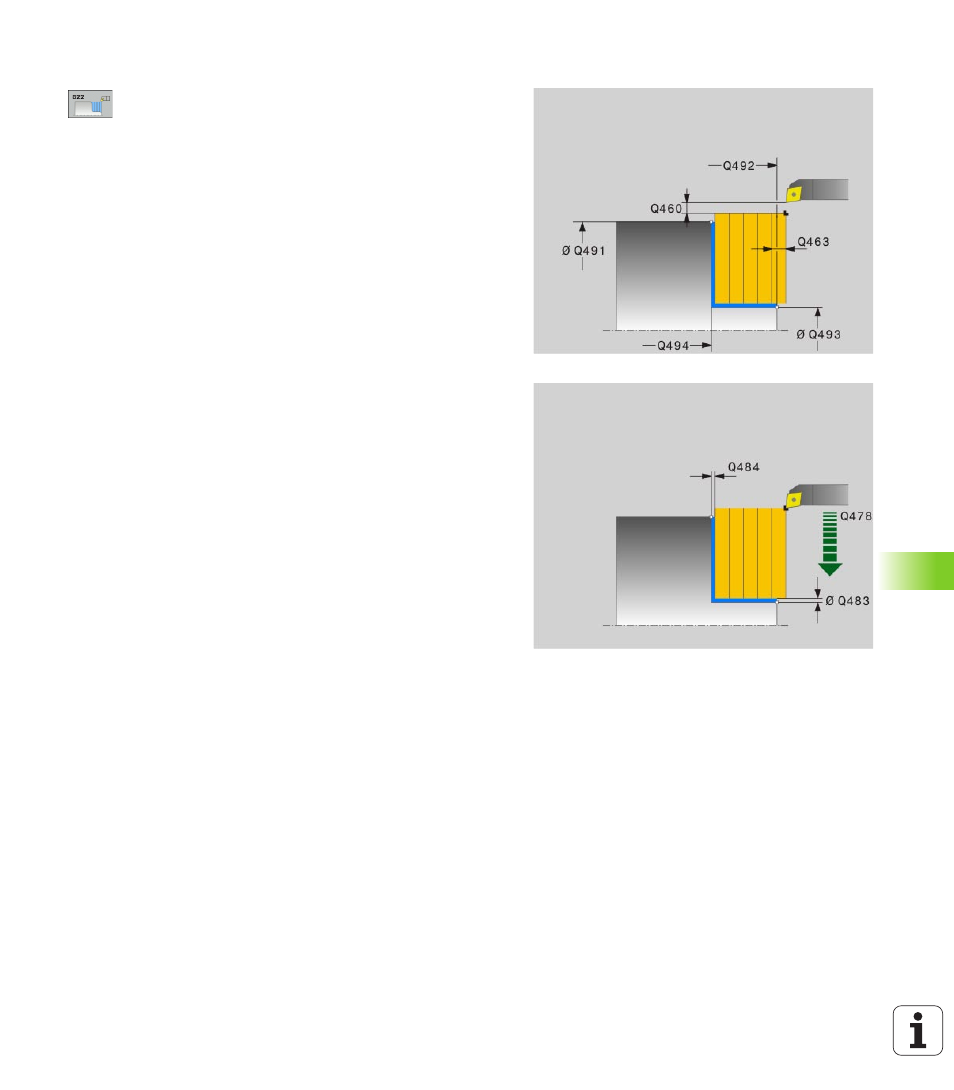

Paramètres du cycle
U Opérations d'usinage Q215: Définir les opérations
d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement sur cote finale
3: Finition seulement sur surépaisseur
U Distance d'approche Q460 (en incrémental): distance
pour mouvement de retrait et prépositionnement
U Diamètre début de contour Q491: coordonnée X du
point de départ du contour (cote au diamètre)
U Début de contour Z Q492: coordonnée Z du point de
départ du contour (cote au diamètre)
U Diamètre fin de contour Q493: coordonnée X du
point final du contour (cote au diamètre)
U Fin de contour Z Q494: coordonnée Z du point final
du contour
U Angle de flanc Q495: angle entre la face transversale
et l'axe de rotation
U Type élément de départ Q501: définir le type
d'élément au début du contour (surface
périphérique):
0: pas d'élément supplémentaire
1: élément est un chanfrein
2: élément est un rayon
U Dimension de l'élément de départ Q502: dimension
de l'élément de départ (section de chanfrein)
U Rayon au coin du contour Q500: rayon dans l'angle
intérieur du contour. Si aucun rayon n'est indiqué, le
rayon du contour sera celui de la plaquette.
U Angle de flanc Q496: angle entre la surface
périphérique et l'axe de rotation
U Type élément final Q503: définir le type d'élément
en fin de contour (face transversale):
0: pas d'élément supplémentaire
1: élément est un chanfrein
2: élément est un rayon
U Taille de l'élément final Q504: dimension de
l'élément final (section de chanfrein)
U Profondeur de coupe max. Q463: passe maximale
dans le sens axial. La plongée est uniformément
répartie pour éviter des passes en dessous du copeau
minimum.
