HEIDENHAIN TNC 640 345
13.20 GOR
GE AXIALE ETENDU (cy
c
le 872)

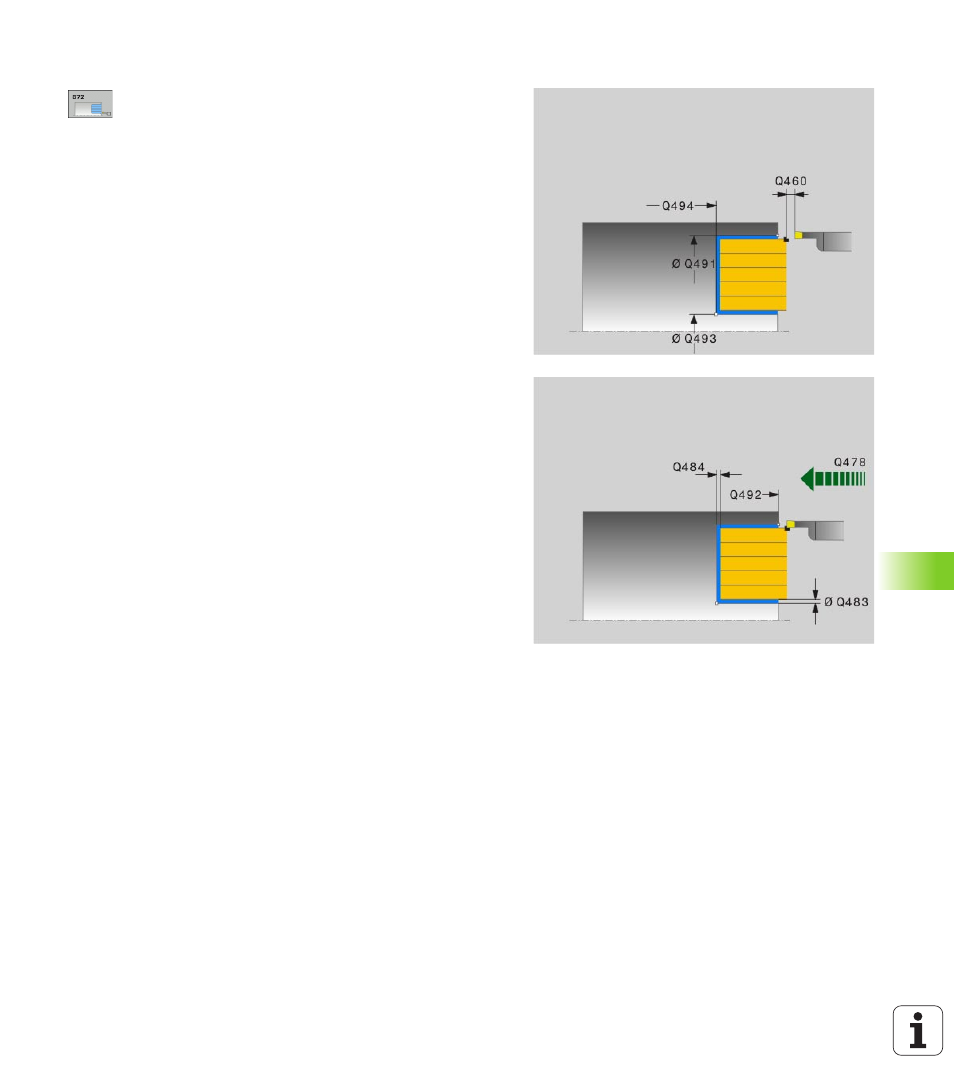

Paramètres du cycle
U Opérations d'usinage Q215: Définir les opérations
d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement sur cote finale
3: Finition seulement sur surépaisseur
U Distance d'approche Q460: réservé, sans fonction
actuellement
U Diamètre début de contour Q491: coordonnée X du
point de départ du contour (cote au diamètre)
U Début du contour Z Q492: coordonnée Z du point
départ du contour
U Diamètre fin de contour Q493: coordonnée X du
point final du contour (cote au diamètre)
U Fin de contour Z Q494: coordonnée Z du point final
du contour
U Angle flanc Q495: angle entre le flanc au point de
départ du contour et la parallèle à l'axe de rotation
U Type élément de départ Q501: définir le type
d'élément au début du contour (surface
périphérique):
0: pas d'élément supplémentaire
1: élément est un chanfrein
2: élément est un rayon
U Dimension de l'élément de départ Q502: dimension
de l'élément de départ (section de chanfrein)
U Rayon au coin du contour Q500: rayon dans l'angle
intérieur du contour. Si aucun rayon n'est indiqué, le
rayon du contour sera celui de la plaquette.
U Angle second flanc Q496: angle entre le flanc au
point final du contour et la parallèle à l'axe de rotation
U Type élément final Q503: définir le type d'élément
en fin de contour:
0: pas d'élément supplémentaire
1: élément est un chanfrein
2: élément est un rayon
U Taille de l'élément final Q504: dimension de
l'élément final (section de chanfrein)
U Avance d'ébauche Q478: vitesse d'avance lors de
l'ébauche. Avec M136, la TNC interprète l'avance en
millimètre par tour, sans M136 en millimètre par
minute.
