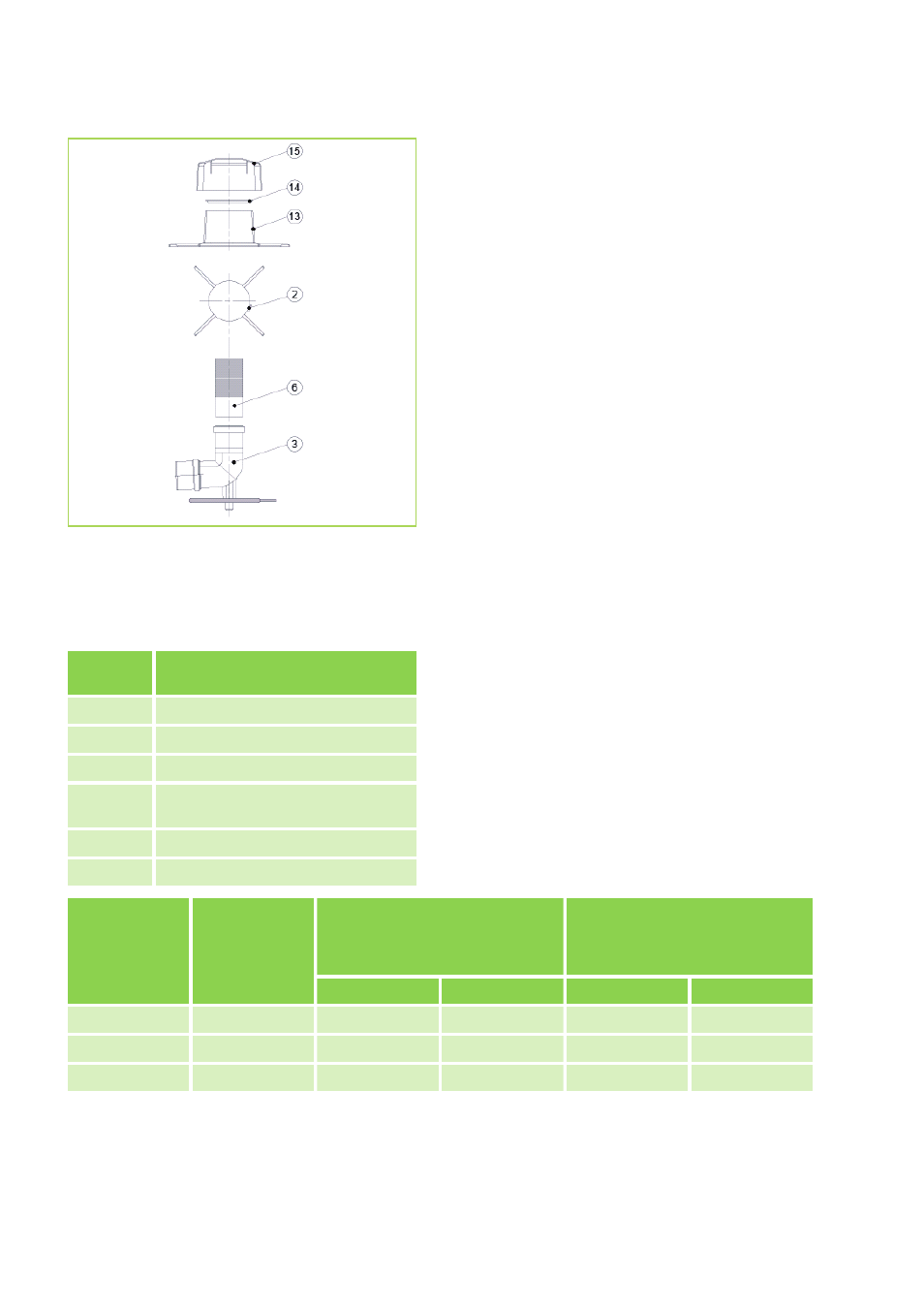

Fig. 59: Dessin détaillé de fixation de la gaine d'aé-
ration.
Légende Voir la Fig. 59
Abrévia-
tion
Signification
2 Entretoise
3 Arc d'appui avec appui
6 Tube d'évacuation des gaz, flexible
13 Partie inférieure de l'habillage de la
gaine d'aération
14 Collier de tube flexible
15 Capot
Contrôle de la conduite d'évacuation des gaz
Le ramoneur de votre district contrôle l'étanchéité
de la conduite d'évacuation des gaz à l'aide du
contrôle de la pression.
Longueurs max. de tube
Tableau de calcul conf. à la DIN EN 13384 (30
Pa de pression d'alimentation) pour échangeur
thermique à tube de verre à condensation
Conduite de raccordement et colonne montante en
PP type B - 120°C, rugosité de paroi interne 1 / 3
mm.
Hauteurs de construction max. pour l'échangeur
thermique à tube de verre à condensation en com-
binaison avec le REMKO HotHybrid.
La valeur nominale du calcul est la conception
selon les indications du fabricant. La conduite de
raccordement est montée de la manière suivante :
hauteur effective de la conduite de raccordement
0,1 m
longueur totale de la conduite de raccordement 1,0
m
Résistances : 1x déviation de 87° avec orifice de
nettoyage, 1x87°- coude de raccordement de che-
minée
Chaque autre coude à 87° réduit la hauteur de
construction d'environ 1 m
Les indications sont données à titre d'information
pour le mode de fonctionnementdépendant de
l'air ambiant etindépendant de l'air ambiant et
nécessitent dans les cas limites un calcul conforme
à la EN 13384.
Type d'appa-
reil REMKO
HotHybrid
Puissance
calorifique
nominale en
kW
Hauteur de construction maxi-
male en mètre pour une largeur
nominale DN 80 ainsi que DN
80/125 :
hauteur de construction maxi-
male en mètres pour élargisse-
ment dans la partie verticale à
une largeur nominale DN 100 :
rigide flexible rigide flexible
150 15 30 30
180 18 30 28
220 22 28 18 30 30
Pression d'alimentation derrière l'échangeur thermique à tube de verre = 30 Pa
(calculé selon DIN EN 13384 avec le programme Aladin, passage de la gaine d'aération à l'air libre et zone
de froid < 5 mètres)
