sitif de commande. Le fil de terre à la patte sur
l'oreille à la terre (5) en place. Connecter le câble
du brûleur livré avec le tableau de commande de
la chaudière (3) à la fiche à 7 pôles de la com-
mande de l'appareil.
2 1
4
3
6
5

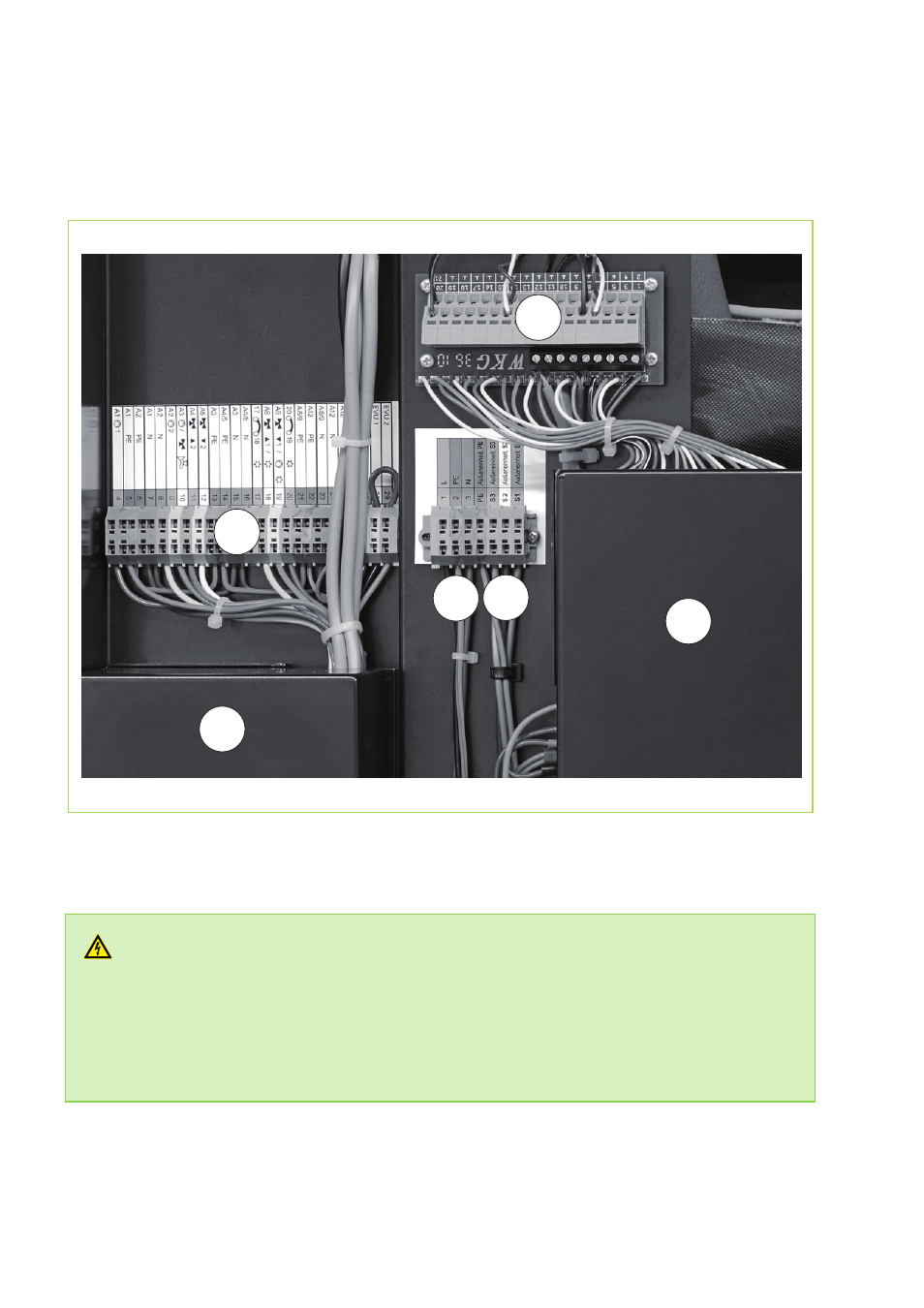

Fig. 42: Vue d'ensemble de la commande de l'appareil REMKO HotHybrid
1: Borne de raccordement réseau 230 V
2: Borne pour le contrôle unité extérieure
3: Boîte pour pcb
4: Boîte à relais
5: Bornier X.1 (230V)
6: Bornier X.2 (Sonde / Régulateur)
DANGER !
Danger de mort dû au courant électrique !
Danger de mort en cas de contact avec des composants conducteurs de tension. Des composants élec-
triques en marche peuvent causer des mouvements incontrôlés et causer de graves blessures.
C'est pourquoi :
- Mettre hors tension l'interrupteur principal et l'alimentation électrique (tarif spécial) de l'unité externe.
