2.4 Principe de fonctionnement
hydraulique
Principe de fonctionnement hydraulique

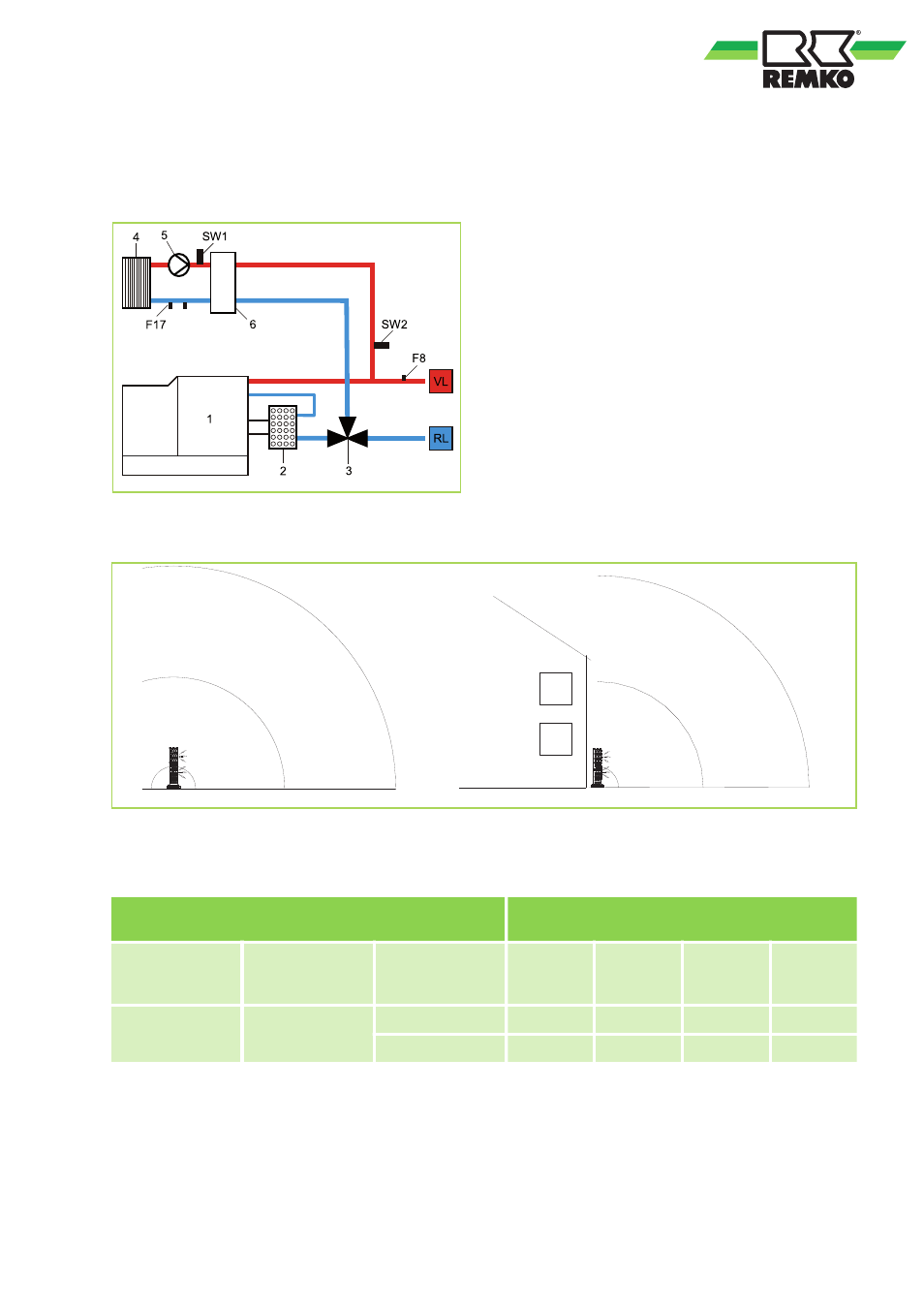

Fig. 3: Principe de fonctionnement hydraulique.
1: Chaudière à condensation
2: Échangeur thermique des gaz de com-
bustion
3: Vanne d'inversion
4: Échangeur thermique à plaques (con-
densateur pour unité externe)
5: Pompe de circulation
6: Répartiteur d'eau
F8: Sonde de température du collecteur
F17: Sonde de température de retour
RL: Retour
VL: Avance
SW1 + 2: Contrôleur de débit
2.5 Niveau sonore
1m 1m 5m 10m 1m 5m 10m
Fig. 4: Niveau sonore en fonction des modules extérieurs en fonction du lieu de pose, conformément au plan
Niveau sonore en fonction du lieu de pose,
conformément au plan
Module externe
de la pompe à
chaleur
Niveau sonore
suivant ISO
9614-2
Type de pose,
conformément
au plan
1m 5m 10m 15m
REMKO HotHy-
brid
64,1 dB(A)
En champ libre 53,1 dB(A) 39,1 dB(A) 33,1 dB(A) 29,6 dB(A)
Devant un mur 56,1 dB(A) 42,1 dB(A) 36,1 dB(A) 32,6 dB(A)
