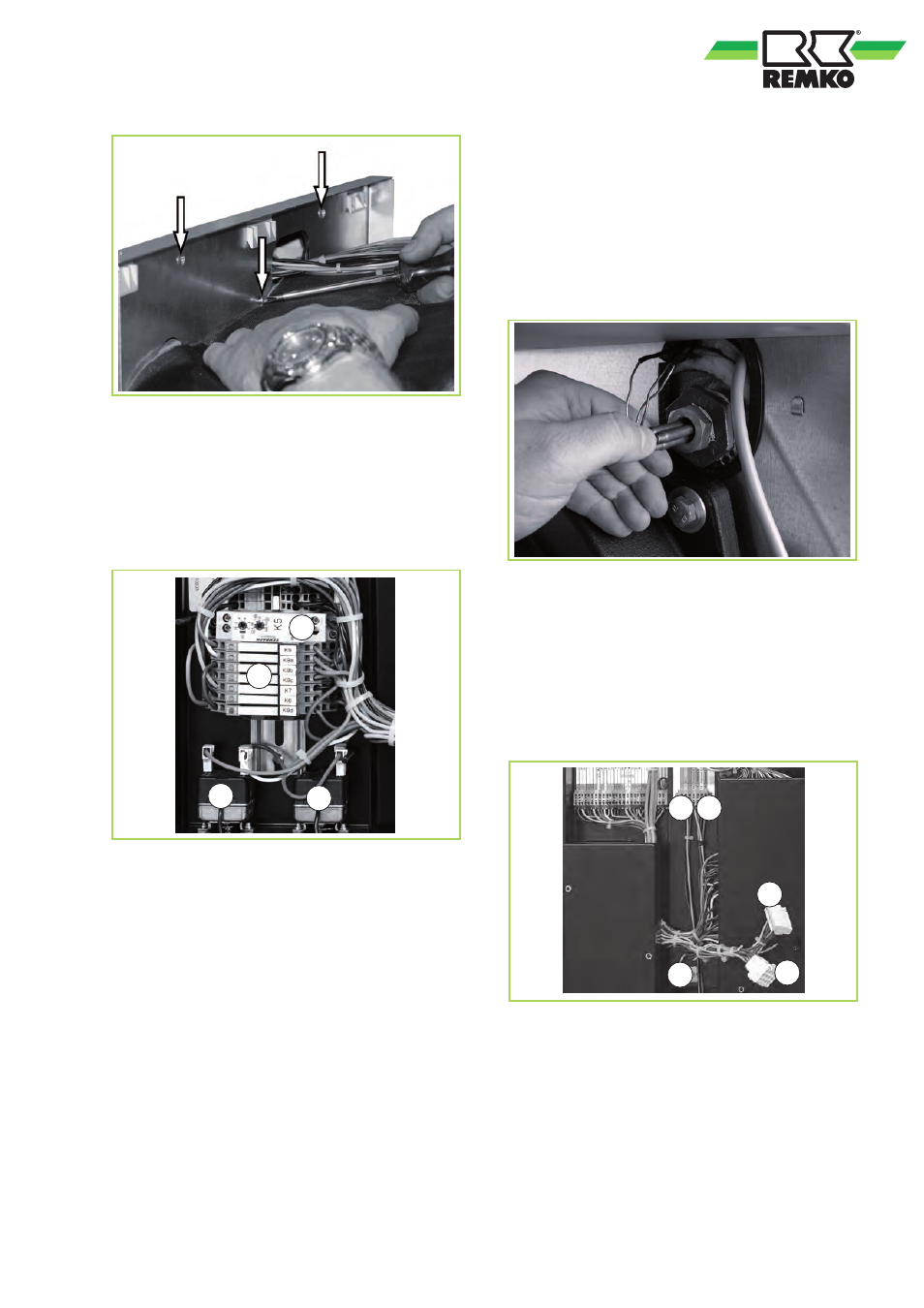

Fig. 38: Fixer le tableau de commande de la chau-

dière de l'arrière de la tôle d'habillage avant avec

deux vis Parker. Principe de fonctionnement. L'ap-

pareil illustré ne correspond pas à l'unité interne

livrée. La vis de fixation inférieure ne peut pas être

montée car le trou est caché par le cache de la

commande de l'appareil.

2

4

3

1

Fig. 39: Les deux capteurs capillaires des thermos-

tats de l'appareil (min. et max.) se trouvent dans la

boîte à relais. Passer le capteur capillaire de l'inté-

rieur par l'orifice dans la tôle avant au-dessus du

doigt de gant de l'appareil (Voir la Fig. 40) vers

l'extérieur.

1:

Thermostat de l'appareil MIN (température

de socle de l'appareil env. 40°C, position de

réglage env. 10 h)

2:

Thermostat de l'appareil MAX (température

max. de l'appareil 75°C, position de réglage

env. 2 h)

3:

Relais K5 - Relais de temporisation pour

fonctionnement du brûleur

4:

Relais K9 à K6 - Ceux-ci ont la fonction sui-

vante :

K9:

Relais de découplage de fonctionnement du

brûleur

K8a: Relais du circuit de chauffage 1*

K8b: Relais du circuit de chauffage 2*

K8c: Relais de la pompe de chargement de l'eau

sanitaire*

K8d: Relais de la pompe de chargement de l'accu-

mulateur*

K7:

Relais de panne pompe à chaleur

K6:

Relais de déclenchement pompe à chaleur

* Les relais K8a à K8d ne sont nécessaires qu'en

service manuel ou service de ramonage

Fig. 40: Placer le capteur capillaire des thermos-

tats de la chaudière avec le capteur capillaire du

STB (celui-ci se trouve dans le tableau de com-

mande de la chaudière) dans le doigt de gant de

l'appareil et sécuriser avec le ressort fourni dans le

complément de livraison.

Raccordement du tableau de commande de la

chaudière

2

3

4

1

5

Fig. 41: Raccordement du tableau de commande

de la chaudière à la commande de l'appareil

REMKO HotHybrid

Le terminal de réseau (1) à partir du panneau de

commande de la chaudière avec le bloc terminal

(2) connecter et monter sur la plaque de base de

la commande du dispositif. Le connecteur 12 bro-

ches du panneau de commande de la chaudière

avec le connecteur femelle (4) connecter le dispo-
