Remko hothybrid – REMKO HotHybrid HBW 150 Manuel d'utilisation
Page 34

2
1

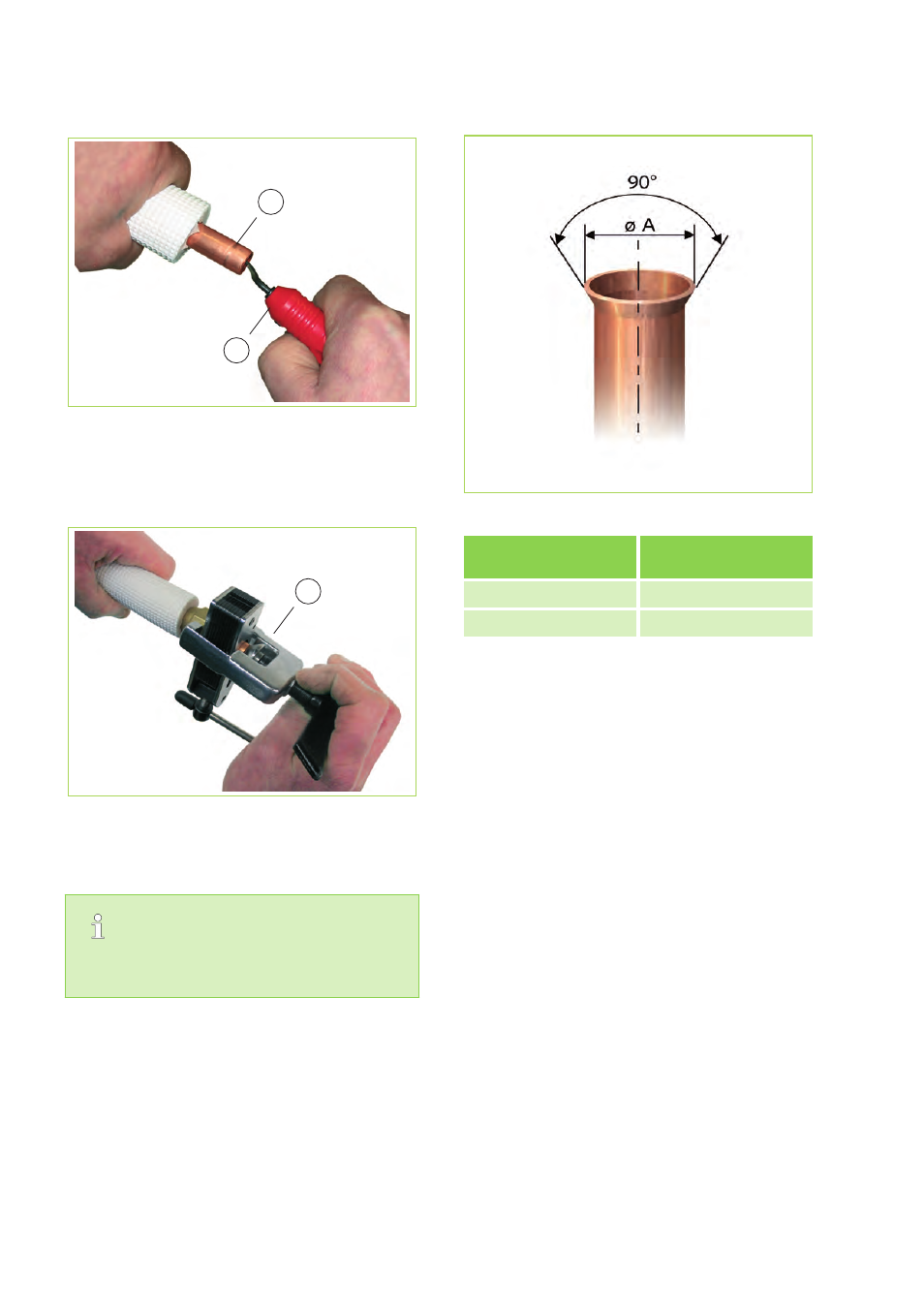

Fig. 29: Ébavurage du tuyau de frigorigène
1: Tuyau de frigorigène
2: Outil à ébavurer
1
Fig. 30: Sertissage du tuyau de frigorigène
1: Dudgeonnière
Les modules externes sont fournis avec des
écrous-raccords à bords relevés.
Fig. 31: Forme de sertissage correcte.
Diamètre externe du
tuyau en cuivre
Dimension d'expan-
sion øA
3/8" = 9,52 mm
12,4 - 12,8 mm
5/8" = 15,88 mm
21,9 - 22,3 mm
Raccordement à l'appareil
n
La tôle d'habillage du module externe doit être
démontée. Enlevez, si nécessaire, les pas-
sages estampés.
n
Enlevez les bouchons de protection montés en
usine. Les écrous-raccords peuvent être réuti-
lisés pour le montage ultérieur. Assurez-vous
que l'écrou-raccord se trouve sur le tuyau
avant de relever les bords des tuyaux.
n
Raccordez tout d'abord les tuyaux de frigori-
gène à la main aux raccords de l'appareil pour
assurer leur bonne position, puis fixez les rac-
cords vissés à l'aide d'une clé à fourche. Uti-
lisez une clé pour maintenir (Voir la Fig. 32).
REMKO HotHybrid
34
