5.5
Raccordement hydraulique
Chaque installation doit avoir une configuration
séparée en fonction du volume nominal (voir
caractéristiques techniques).
n
Un calcul du réseau de tuyauterie doit être
effectué avant l'installation. Après l'installation
de l'appareil, vous devez effectuer une com-
pensation hydraulique des circuits de chauf-
fage.
n
Protégez les chauffages au sol contre de trop
fortes températures d'entrée.
n
Prévoir des vannes et des robinets de purge
aux endroits appropriés.
n
Rincez tout le réseau de tuyauterie avant de le
raccorder à la pompe à chaleur
n
Posez un ou plusieurs vases d'expansion pour
le système hydraulique.
n
Adaptez la pression de l'installation au sys-
tème hydraulique et contrôlez la pression à
l'arrêt de la pompe à chaleur. Adaptez égale-
ment la pression préliminaire à la hauteur de
transport définie.
n
Le groupe de sécurité fourni est composé d'un
manomètre, d'une purge et d'une soupape de
sécurité. Il est monté sur le module interne, au
raccord de tuyau prévu à cet effet.
Montage du raccord de la chaudière et du
module de sécurité

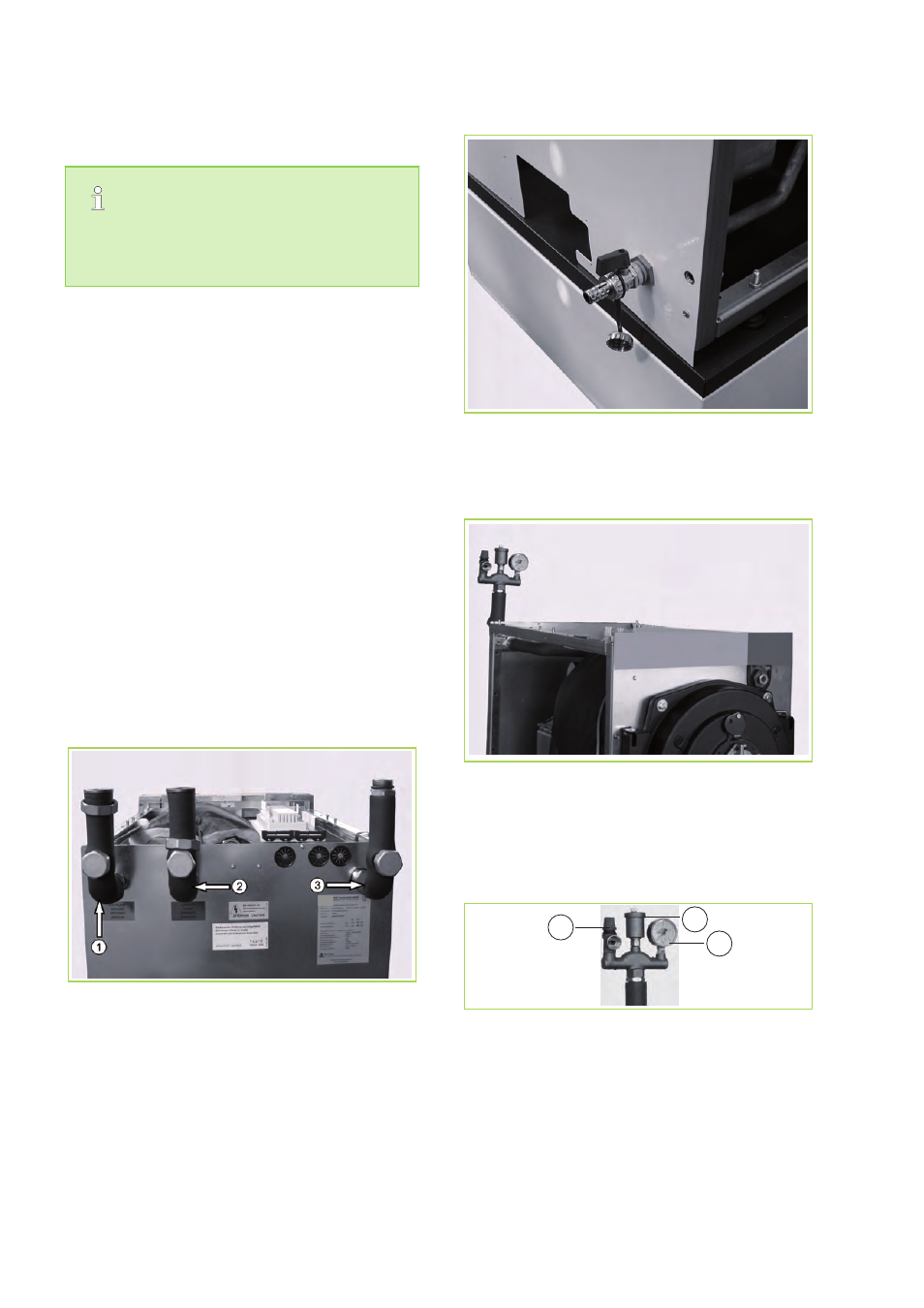

Fig. 20: Retirer les tuyaux d'évacuation (1) et d'ali-
mentation (2) ainsi que le tuyau du module de
sécurité (3) de l'emballage et visser à l'appareil.
Utiliser le joint du complément de livraison. Prin-
cipe de fonctionnement. L'appareil illustré ne cor-
respond pas au module interne livré.
Fig. 21: Monter le robinet KFE. Principe de fonc-
tionnement. L'appareil illustré ne correspond pas
au module interne livré.
Fig. 22: Visser et orienter le groupe de sécurité.
Contrôler la position du joint torique et serrer le
contre-écrou. Principe de fonctionnement. L'appa-
reil illustré ne correspond pas au module interne
livré.
2
1
3
Fig. 23: Groupe de sécurité.
1: Manomètre
2: Purge automatique
3: Clapet de sécurité
