Entrée réseau
230V/1~/50Hz
Trouble brûleur
Opération d'urgence
Rouge Pompe à chaleur trouble
Opération p ompe à chaleur
Rouge
V
ert
Jaune
ECS p ompe à chaleur
Raccordement au réseau X4
connexion brûleur X7
Plug brûleur
Unité fonctionnelle de la chaudière REMKO HotHybrid

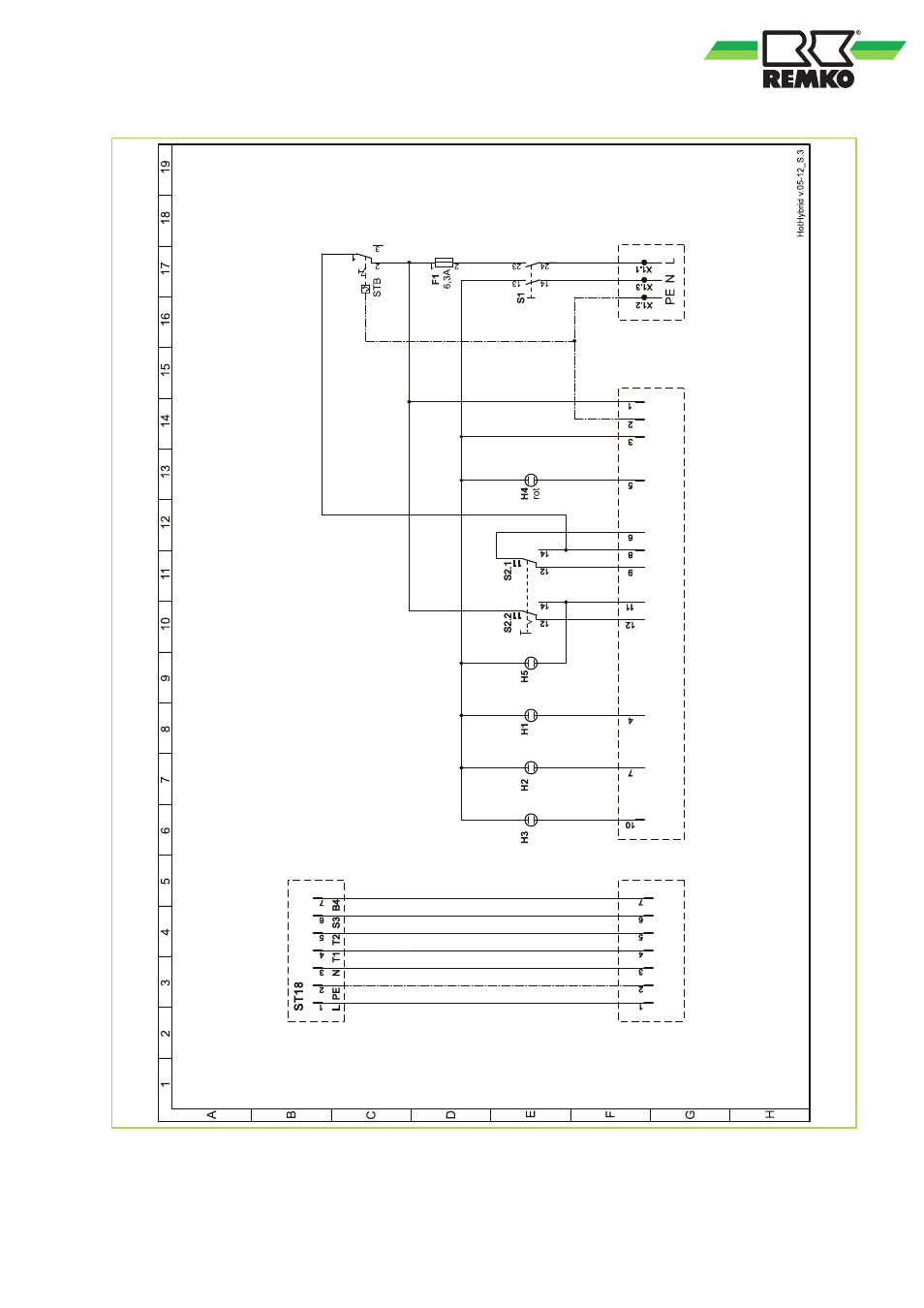

Fig. 45: Schéma électrique 3
43
