Passez tous les câbles provenant de l'extérieur
(pompe du circuit de chauffage, moteur du
mélangeur, sonde module externe, sonde d'ac-
cumulateur, etc.) par les passages de câbles
ainsi que les colliers de fixation et fixez-les à
l'issue de l'installation électrique en serrant les
deux vis cruciformes dans la partie supérieure
des passages de câbles.

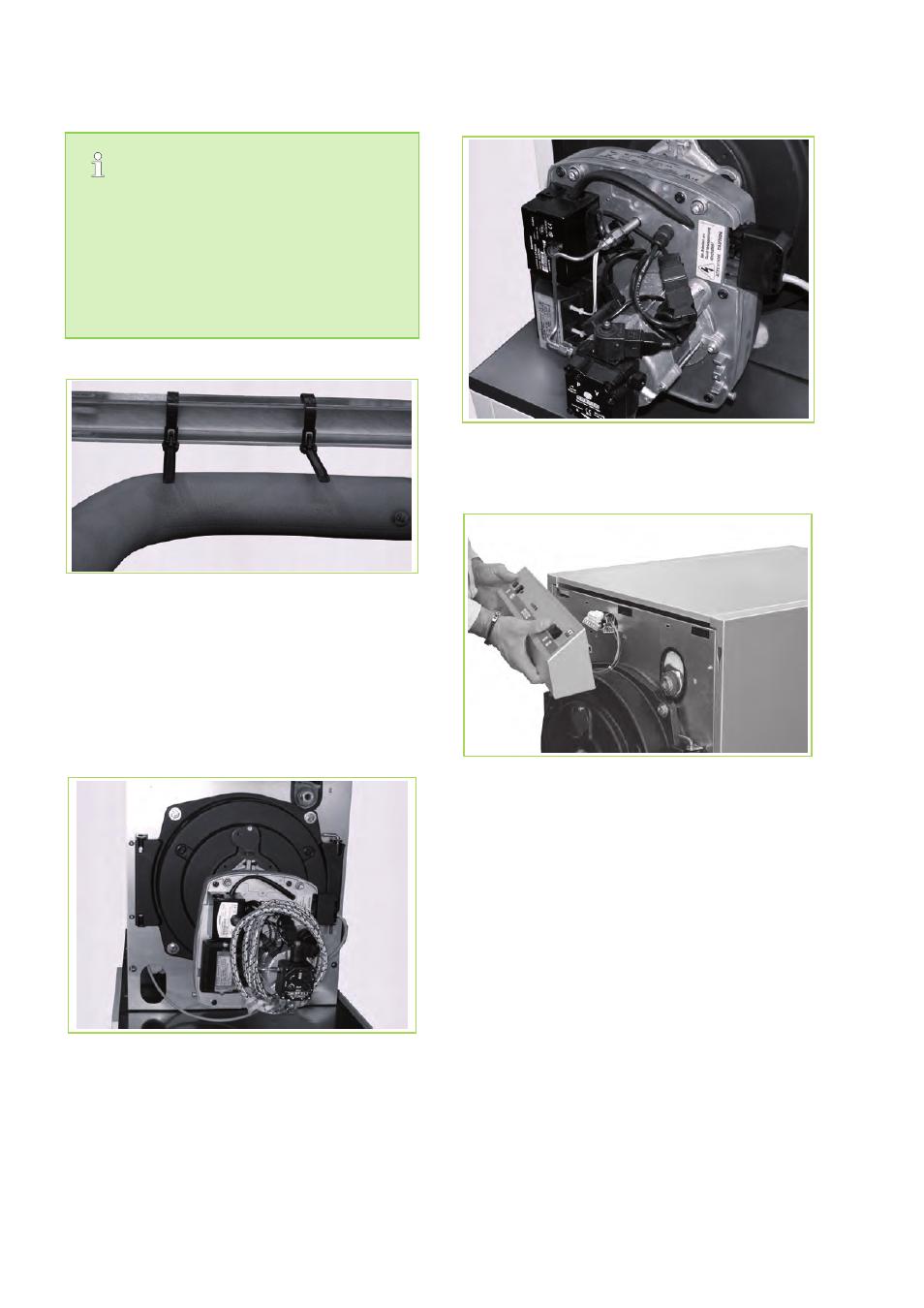

Fig. 34: Pince câble ré-utilisable pour passage de
câbles dans le châssis. Passer le câble de la
sonde le long du côté de la borne de raccordement
du capteur. Poser les lignes conductrices de ten-
sion (pompe, moteur du mélangeur, réseau etc.)
sur le côté de la borne de raccordement 230 V.
Montage du tableau de commande de l'appareil
et du faisceau de câbles
Fig. 35: Sortir le câble de raccordement du brûleur
de l'emballage du tableau de commande de la
chaudière et le passer par l'orifice en bas à gauche
de la tôle d'habillage avant. Placer le câble sur la
douille de la commande de l'appareil.
Fig. 36: Insérer la prise de raccordement du brû-
leur dans la douille du brûleur.
Fig. 37: Retirer le tableau de commande de la
chaudière de l'emballage. Sortir le faisceau de
câbles de l'intérieur du tableau de commande et le
passer par l'orifice dans la tôle d'habillage à
l'avant. Ne pas passer le capteur capillaire du STB
par l'orifice, mais directement devant la tôle vers le
doigt de gant.
