5 Montage
5.1 Structure du système
NAM
KA
AM
VEN
IM
STL
KML
NIM
VRH
IB
AB

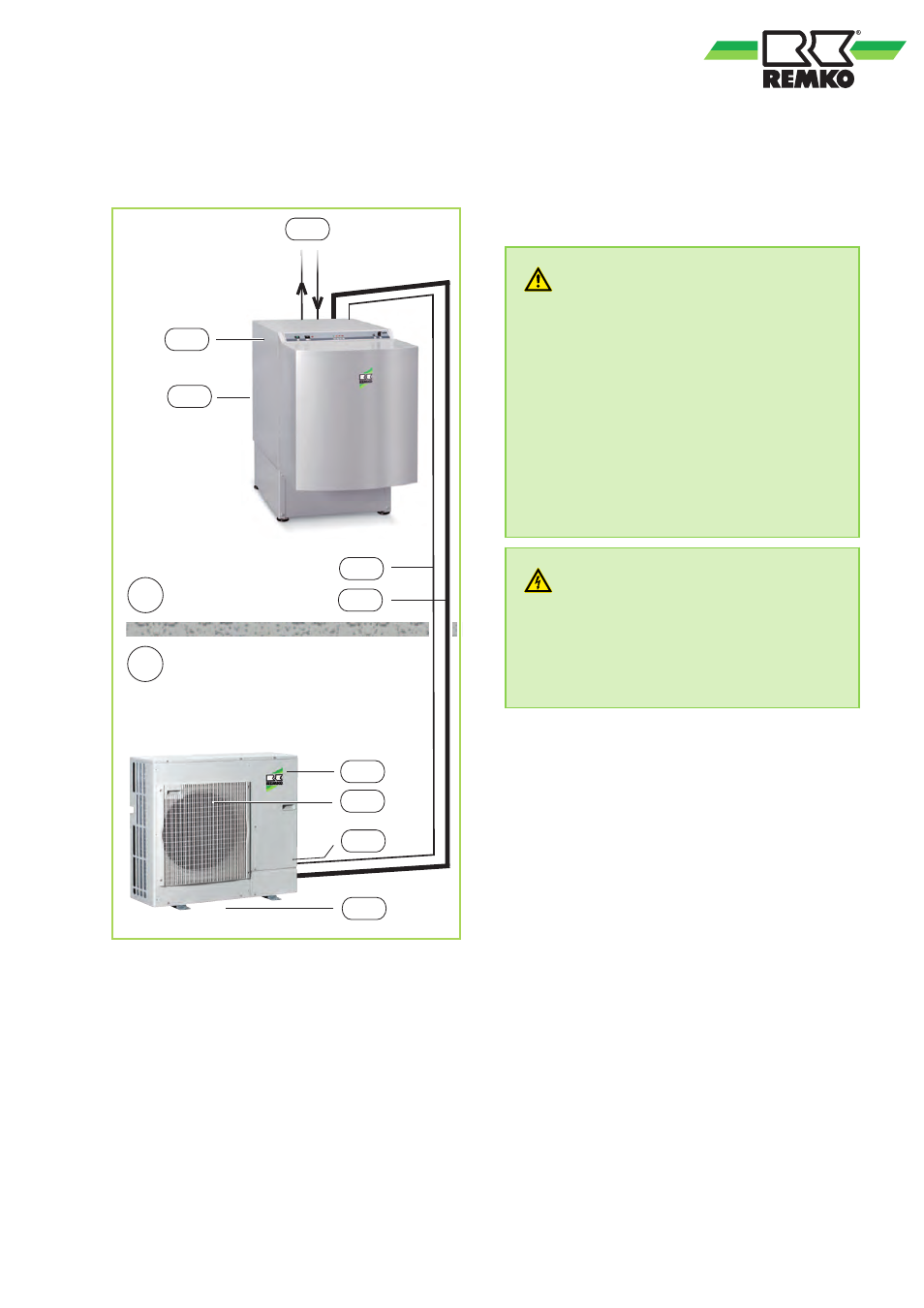

Fig. 7: Structure du système
AB: Zone extérieure
IB: Zone intérieure
AM: Module extérieur REMKO HotHybrid
IM: Module intérieur REMKO HotHybrid
KA: Evacuation de condensat (doit être confi-
gurée à l'abri du gel!)
KML: Conduites de frigorigène 3 /
8
" et 5 /
8
“
NAM: Alimentation électrique ME = 230V / 1~ /
50Hz 25A (3x4 mm 2 )
NIM: Alimentation électrique MI = 230V / 1~ /
50Hz 25A (3x1,5 mm 2 )
STL: Câble de commande (4x1mm 2 )
VEN: Ventilateur
VRH: Entrée et retour pour le chauffage (DN 25)
5.2 Sécurité lors du montage
AVERTISSEMENT !
Risque de blessure dû à un montage incor-
rect ! Un montage incorrect entraîne de graves
dommages personnels et matériels. C'est
pourquoi :
- Le montage et la mise en service doivent être
effectués par une entreprise spécialisée en
chauffage et réfrigération.
- Avant le début des travaux, veillez à ce que
l'espace dédié au montage soit suffisant.
- Manipuler avec soin les composants ouverts
acérés.
DANGER !
En cas de contact avec les composants sous
tension, il existe un danger de mort immédiate
par électrocution. L'endommagement de l'isola-
tion ou de certains composants peut être
mortel.
5.3 Consignes de montage géné-
rales
Les modules externes et internes doivent être rac-
cordés aux tuyaux de frigorigène de dimensions
(diamètre module externe) 3/8" = 9,52 mm et 5/8"
= 15,88 mm. Poser entre les modules une conduite
de commande à quatre brins au minimum. Les
modules internes et modules externes ont besoin
chacun d'une alimentation électrique séparée.
n Observer impérativement cette notice pour
l'installation du système complet.
n Pour le montage et la maintenance de l'instal-
lation de chauffage, les outils standard des
domaines de technique de chauffage, d'instal-
lation frigorifique ainsi que d'installation au
fioul/gaz et eau sont requis.
n Amenez l'appareil dans son emballage d'ori-
gine aussi près que possible du lieu de mon-
tage, afin d'éviter les avaries de transport.
n Vérifiez que l'appareil ne comporte pas de
dommages visibles liés au transport. Les éven-
tuels déficiences doivent immédiatement être
communiquées au partenaire commercial et à
l'entreprise de transport.
