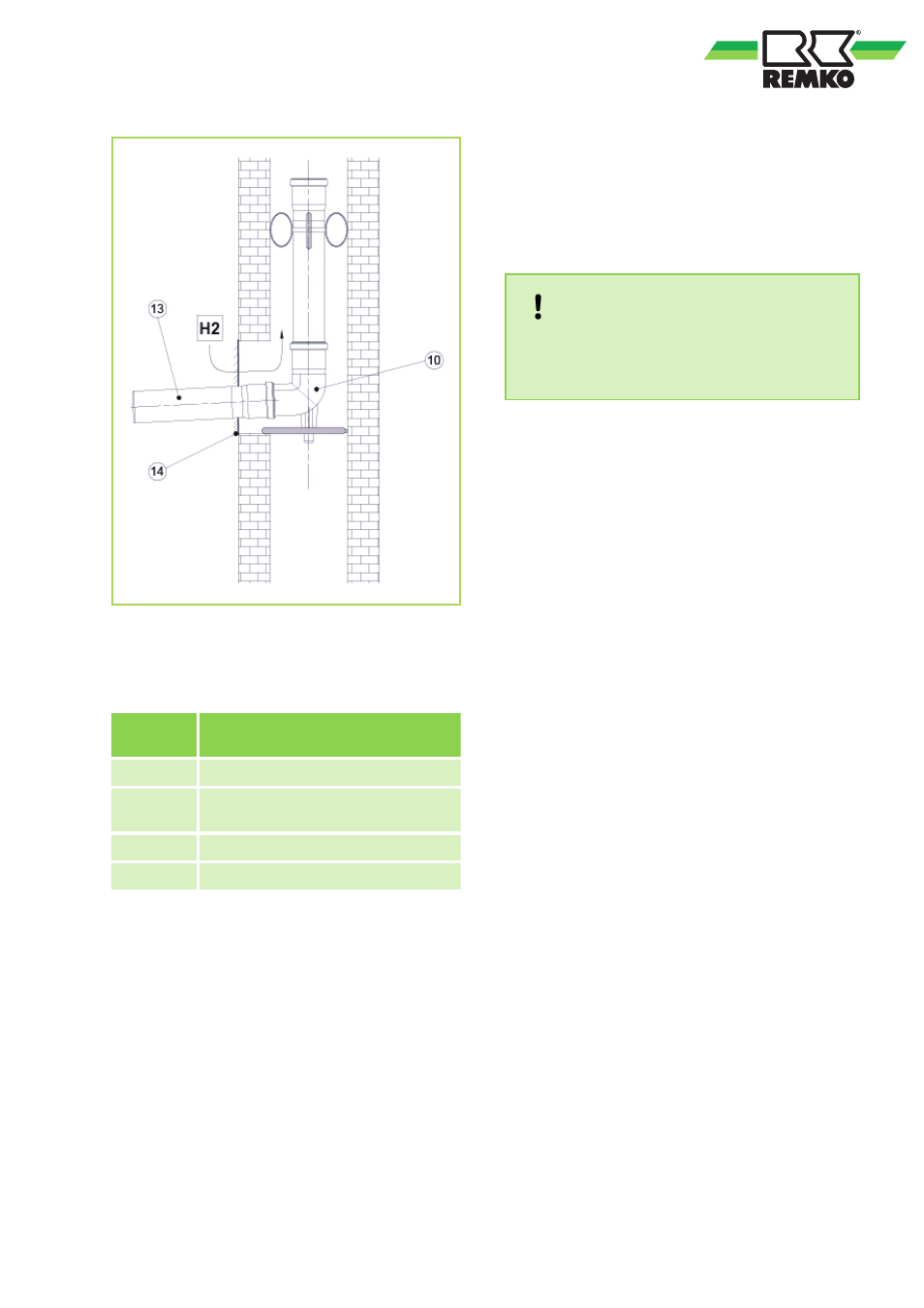

Fig. 56: Mise en place de gaine d'aération

Légende Voir la Fig. 56

Abrévia-

tion

Signification

H2

Ventilation arrière

10

Mise en place de gaine d'aération

avec appui

13

Conduite de raccordement

14

Cache mural

Montage de tube flexible d'évacuation des gaz

Exigences importantes en principe :

- Le tube flexible d'évacuation des gaz est installé

en suspension. La suspension est intégrée dans

l'habillage de la gaine d'aération prévue à cet effet.

- L'installation est effectuée par le haut en règle

générale.

- Dimension interne minimale de la gaine d'aéra-

tion pour DN 100 lorsque des pièces de raccorde-

ment et/ou pièces de révision sont montées :

Gaine d'aération ronde : 160 mm

Gaine d'aération carrée : 140 x 140 mm.

- Dimension interne minimale de la gaine d'aéra-

tion pour DN 80 lorsqu'aucune pièce de raccorde-

ment et/ou pièce de révision n'est montée :

Gaine d'aération ronde : 145 mm

Gaine d'aération carrée : 125 x 125 mm.

REMARQUE !

La conduite flexible d'évacuation des gaz ne

doit pas reposer sir la paroi de la gaine d'aéra-

tion.

Les descriptions suivantes sont composées de

Voir la Fig. 58 :

- Les entretoises (2) doivent être montées au

moins tous les 2 m avant et après chaque change-

ment de direction.

- Le tube flexible d'évacuation des gaz doit être

monté au centre dans la gaine d'aération.

- Descendre l'extrémité enfichable droite du tube

flexible d'évacuation des gaz (6) avec un câble de

montage et rentrer le tube d'évacuation des gaz

avec soin par le haut dans la gaine d'aération vers

le bas.

- Pendant la descente du tube d'évacuation des

gaz, placer une entretoise tous les 2 mètres.

- Monter une douille de tube flexible (5) dans l'arc

d'appui.

- Insérer l'extrémité inférieure du tube flexible

d'évacuation des gaz dans l'arc d'appui (3), qui

repose sur l'appui (4).

- Des accessoires (comme par ex. pièce en T de

révision) peuvent être montés dans la conduite fle-

xible d'évacuation de gaz. Ces accessoires sont

raccordés à la conduite flexible d'évacuation de

gaz à l'aide de la technique de l'anneau d'arrêt.

Accessoires de conduite flexible d'évacuation

de gaz

10 Pièce de révision

La pièce de révision doit être montée en concerta-

tion avec le/la maître(sse) ramoneur/euse compé-

tent(e) de votre district en fonction des exigences.

Elle sert à pouvoir vérifier la conduite flexible

d'évacuation de gaz et à la nettoyer. Le sens de

montage indiqué sur la pièce doit absolument être

respecté, sinon, des fuites peuvent se produire.

55
