Abrévia-
tion
Signification
C
Lorsque L1 est supérieur à 1 m, un
orifice de contrôle supplémentaire
doit être monté si nécessaire.
J
Orifice d'aération à l'air libre 1x150
cm² ou 2x75 cm²
K
déshumidifié
L1
Cache mural avec fentes d'air pour
ventiler le site d'installation.
Le tube d'évacuation des gaz OB
23
finit dans la
cheminée résistante à l'humidité.
B1
B
B2
J
L1
RLA
C
K
D
G

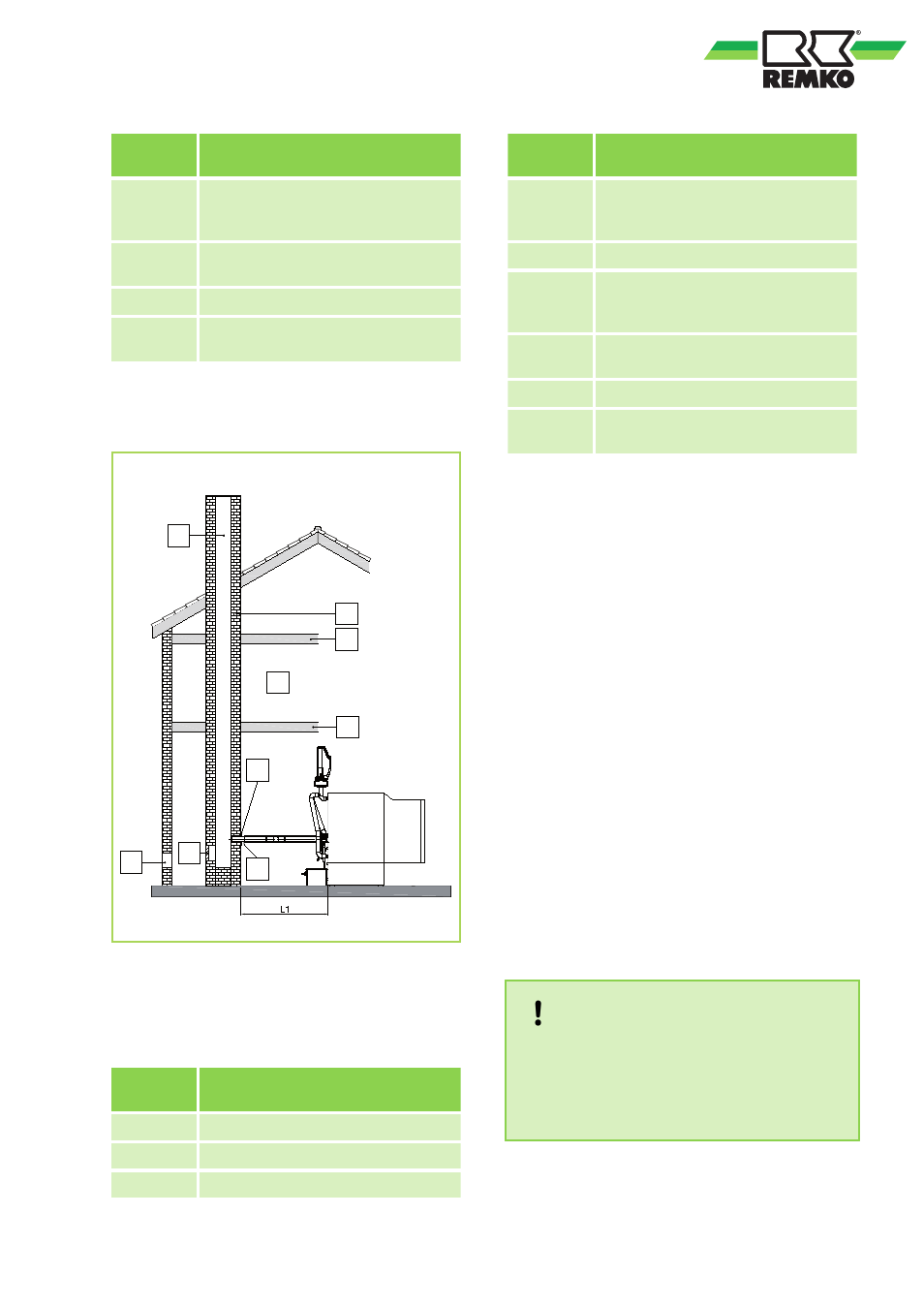

Fig. 51: Le tube d'évacuation des gaz OB
23
finit
dans la cheminée résistante à l'humidité.
Abrévia-
tion
Signification
B
Plafond F30
B1
Gaine d'aération F90 ou F30
B2
Plafond F30 = béton
Abrévia-
tion
Signification
C
Lorsque L1 est supérieur à 1 m, un
orifice de contrôle supplémentaire
doit être monté si nécessaire.
D
Orifice de contrôle et de nettoyage
G
La gaine d'aération doit être résis-
tante à la pression et à la vapeur
d'eau !
J
Orifice d'aération à l'air libre 1x150
cm² ou 2x75 cm²
K
déshumidifié
L1
Cache mural avec fentes d'air pour
ventiler le site d'installation.
Montage de la conduite d'évacuation des gaz
rigide
- Les questions relatives au guidage des gaz
d'évacuation doivent en principe être réglées avec
le/les maîtres(s) ramoneur(s) compétent(s) de
votre district.
- Les voies des gaz de combustion doivent en prin-
cipe être les plus courtes possibles.
- Le logements des joints dans les manchons doit
être contrôlé.
- Seuls les joints spéciaux livrés doivent être uti-
lisés.
- Les extrémités enfichable des composants doi-
vent être graissées avant le montage (n'utiliser en
principe que les lubrifiant fourni).
- Les manchons des tubes des gaz de combustion
doivent être orientés dans le sens d'évacuation.
- Seuls les pièces originales livrées doivent être
utilisées.
- Tenir la notification d'autorisation du/de la
maître(sse) ramoneur/euse du district à disposi-
tion.
REMARQUE !
Les sections de conduite horizontales dirigées
vers la chaudière doivent toujours inclure une
inclinaison de 3° min., afin que l'évacuation de
condensat soit garantie. 3°
@ au moins 5 cm/ 1
m
