Powermax125 Manuel de service 808072 291
10 – Remplacement des composants de la torche
6. Tout en maintenant le ressort en place, faire glisser la gâchette et le ressort vers le haut pour les extraire
de la poignée. Les mettre de côté.
7. Extraire l’interrupteur de démarrage des deux tiges de montage en utilisant un tournevis à tête plate.
8. Débrancher l’interrupteur de démarrage en appuyant sur la languette du connecteur et en dégageant l’interrupteur
du connecteur.

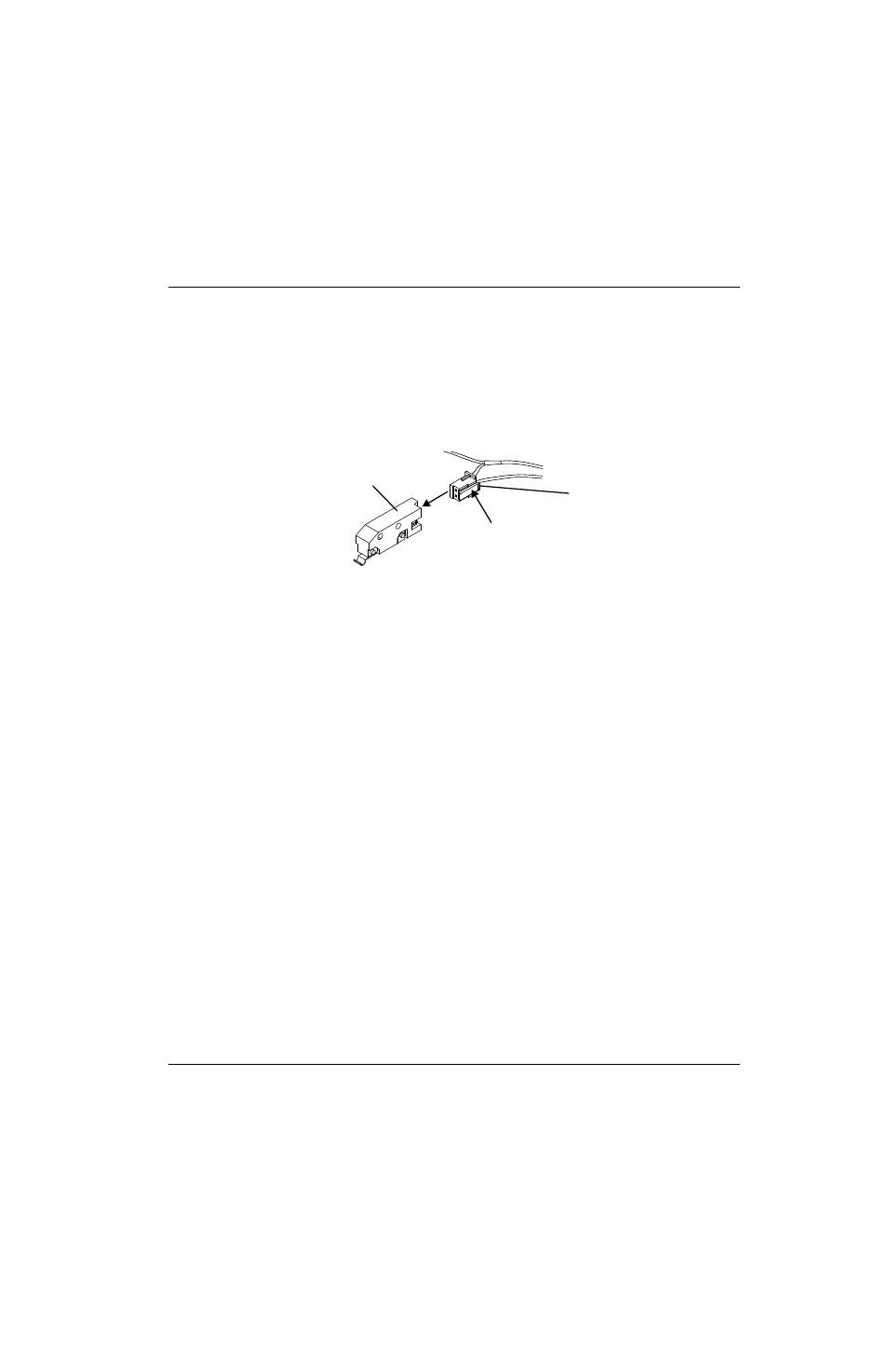

Figure 136
9. Connecter le nouvel interrupteur de démarrage en poussant la prise femelle dans la fiche d’accouplement
du connecteur.
10. Appuyer le nouvel interrupteur de démarrage sur les deux tiges de montage.
11. S’assurer que la vis de borne du fil pilote est serrée à un couple de 17,3 kg cm.
12. Pousser le corps de la torche dans la poignée de la torche en alignant la bride du collet du tuyau de gaz avec
le logement dans la poignée.
13. Aligner le serre-câble avec le logement du serre-câble dans la poignée.
14. Comprimer le ressort de la gâchette dans la partie avant de la gâchette. Glisser la gâchette et le ressort en place.
15. En s’assurant de ne pas pincer les fils avec la poignée et la bride du tuyau, aligner la partie gauche de la poignée
avec la partie droite. S’assurer que les pivots de la gâchette sont situés dans les trous de pivot de la gâchette.
16. Monter les vis de la poignée sans les serrer.
17. S’assurer que la gâchette est placée dans les trous du pivot en tirant dessus à plusieurs reprises.
18. Serrer les vis de la poignée à un couple de 15,0 kg cm.
19. Installer les consommables.
20. Reconnecter la torche et l’alimentation en gaz et brancher l’alimentation électrique (I).
Languette
Interrupteur de démarrage
