9 – Remplacement des composants de la source de courant
7. Connecter les bornes de fil sur le dessus du pressostat (fil bleu le plus près du panneau central).
8. Installer la cartouche filtrante, l’écrou de retenue et la cuve de filtre. Consulter Installation de la cartouche filtrante
à gaz à la page 180.
9. Suivre les procédures suivantes :
a. Consulter Installation du support du panneau d’extrémité à la page 187.
b. Consulter Installation du couvercle de la source de courant à la page 184.
c. Rebrancher l’alimentation électrique et en gaz.
Remplacement de l’électrovanne
Retrait de l’électrovanne
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait du support du panneau d’extrémité à la page 186.
d. Consulter Retrait du capot de refoulement du ventilateur à la page 228.

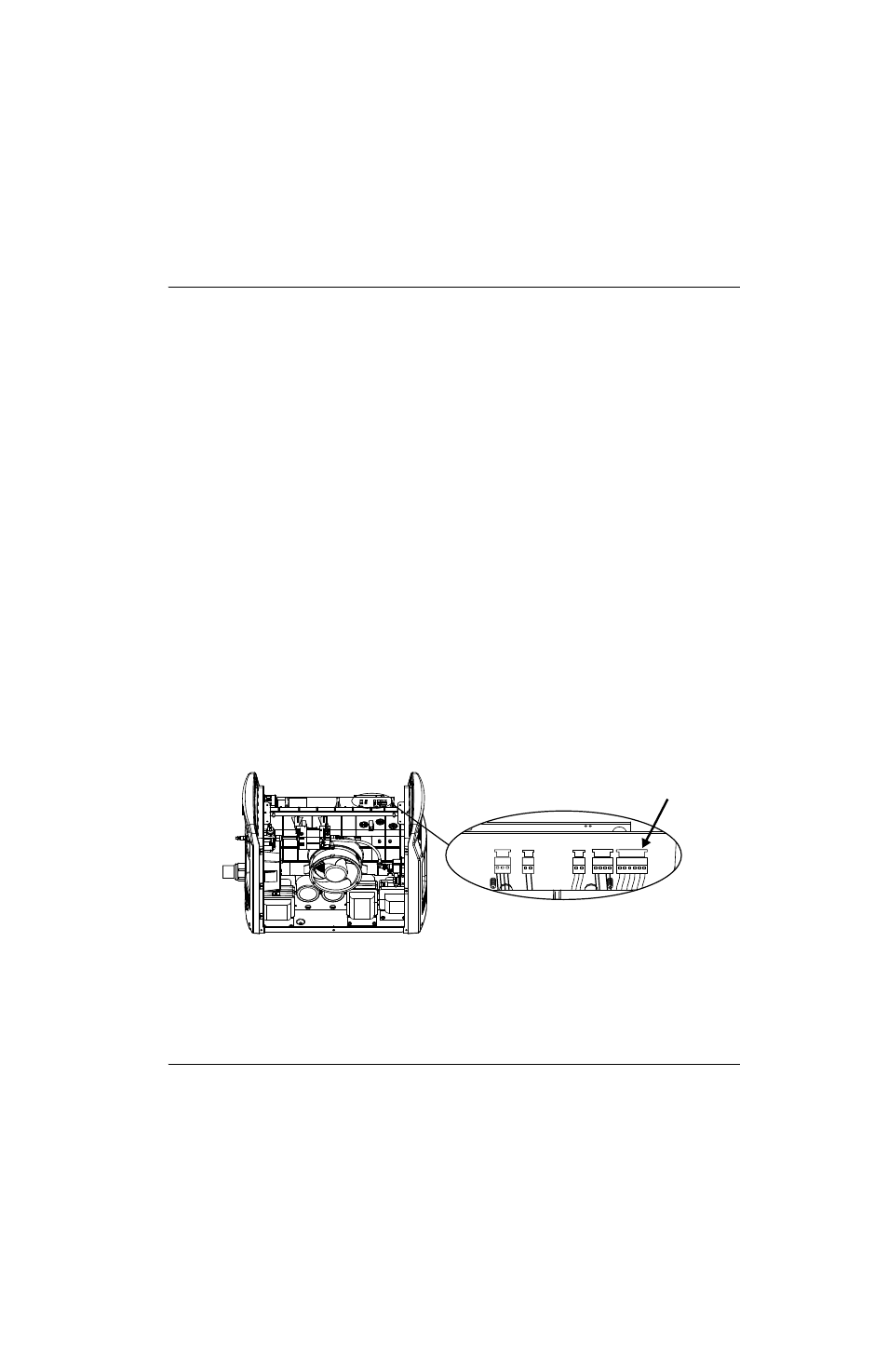

2. Débrancher le connecteur J6 de l’arrière du circuit imprimé d’alimentation.
Figure 84
3. Tirer les fils d’alimentation de l’électrovanne et le connecteur dans le passe-fil gauche à partir du côté du ventilateur
de la source de courant. Consulter Figure 85 à la page 238.
4. Pousser la bague en plastique sur le capteur de pression tout en tirant le capteur de pression hors de l’électrovanne.
Numéro de kit Description
228882 Kit : Détendeur/électrovanne pour Powermax105/125
J1 J2 J3 J5 J6
J1 J2 J3 J5 J6
