8 – Dépannage et tests du système

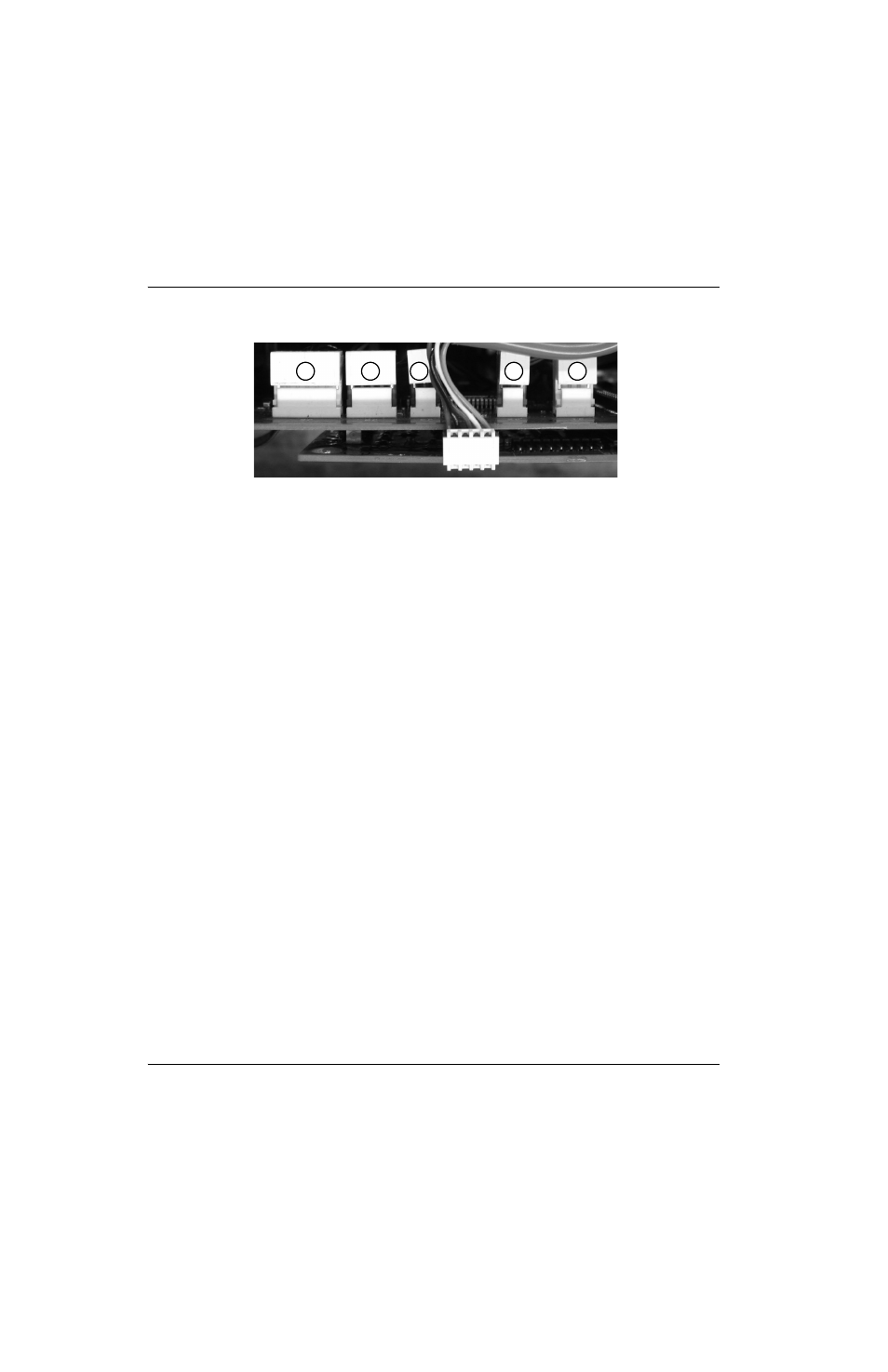

Figure 26
 Retirer les couvercles des connecteurs pour accéder aux broches au haut et à l’arrière du
circuit imprimé d’alimentation.
Si la valeur + 48 V c.c. est incorrecte :
 Débrancher le connecteur du ventilateur (J1) et répéter le test.
 Si la valeur est maintenant correcte, remplacer le ventilateur.
 Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.
Si la valeur + 24 V c.c. est incorrecte :
 Débrancher le connecteur du pressostat (J5) et répéter le test.
 Si la valeur est maintenant correcte, remplacer le pressostat.
 Si la valeur est toujours incorrecte, remplacer le connecteur de pressostat, retirer le connecteur d’électrovanne (J6)
et répéter le test. Si la valeur est maintenant correcte, remplacer l’électrovanne. Si la valeur est toujours incorrecte,
remplacer le circuit imprimé d’alimentation.
Si la valeur + 5 V c.c. est incorrecte :
 Débrancher le connecteur du capteur de pression (J3) et répéter le test.
 Si la valeur est maintenant correcte, remplacer le capteur de pression.
 Si la valeur est toujours incorrecte, retirer le circuit imprimé du processeur de signal numérique et répéter le test.
 Si la valeur est maintenant correcte, remplacer le circuit imprimé du processeur de signal numérique.
 Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.
Si la valeur + 3,3 V c.c. est incorrecte :
 Déposer le circuit imprimé du processeur de signal numérique.
 Si la valeur est toujours incorrecte, remplacer le circuit imprimé d’alimentation.
1 2 3 4 5
1 Régulateur électronique (J6)
2 Pressostat/contacteur auxiliaire (J5)
3 Capteur de pression (J3)
4 Détecteur de température de l’onduleur (J2)
5 Ventilateur (J1)
