9 – Remplacement des composants de la source de courant
4. Du côté du ventilateur, retirer les deux vis de montage de la base du transformateur.
5. Retirer les deux vis de montage du bas du ventilateur. Les vis sont situées directement derrière les trous du bas dans
la bride du boîtier du ventilateur.
6. Pousser la base du ventilateur vers la gauche, pour qu’il n’interfère pas avec la dépose du transformateur.

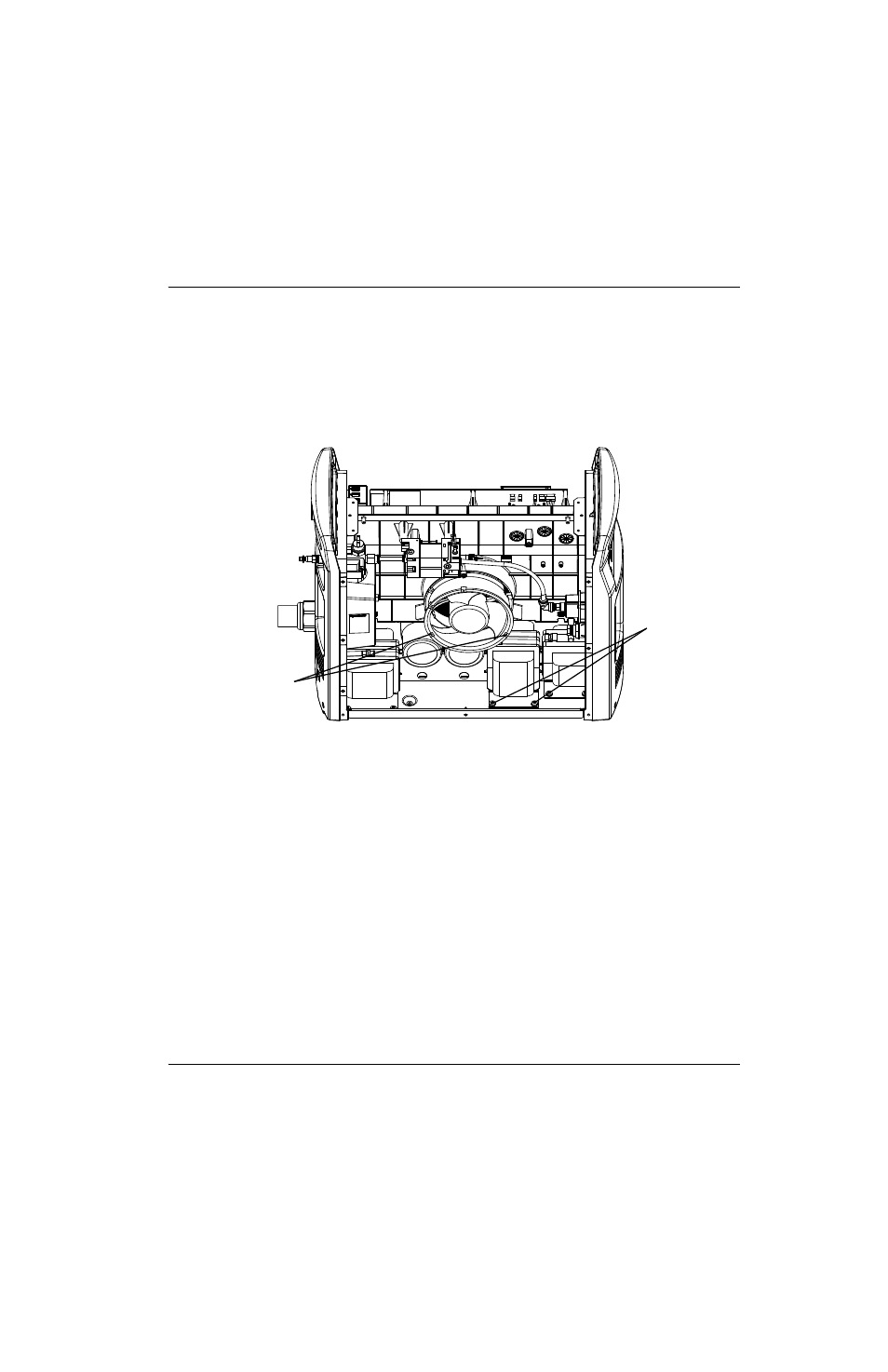

Figure 100
J1 J2 J3 J5 J6
Trous dans la bride
du boîtier du ventilateur
Vis de montage
du transformateur
