Powermax125 Manuel de service 808072
251
9 – Remplacement des composants de la source de courant
4. Déposer les trois vis de montage de la partie inférieure
du panneau avant.
5. Du côté de la source de courant du ventilateur,
débrancher le raccord instantané à 90° en poussant
la bague en plastique (le plus près de l’écrou en laiton)
et tirer le raccord hors de l’écrou. (Consulter
6. Débrancher le fil de l’électrode et les fils courts de
l’inducteur en retirant le boulon en laiton qui fixe la cosse
ronde à la prise à raccord rapide.
Le fil de l’électrode et les fils courts de l’inducteur sont
pris dans le même connecteur de fil.
7. Tirer le fil de l’électrode dans la gaine de recouvrement
passant dans le panneau central.
8. Glisser délicatement le panneau avant un peu plus loin
du socle de la source de courant.
9. Retirer les deux vis de montage dans la base de l’inducteur de sortie.
10. Soulever l’inducteur de sortie hors de la source de courant pendant que vous dirigez les fils longs de l’inducteur dans
l’ouverture au fond du panneau central.

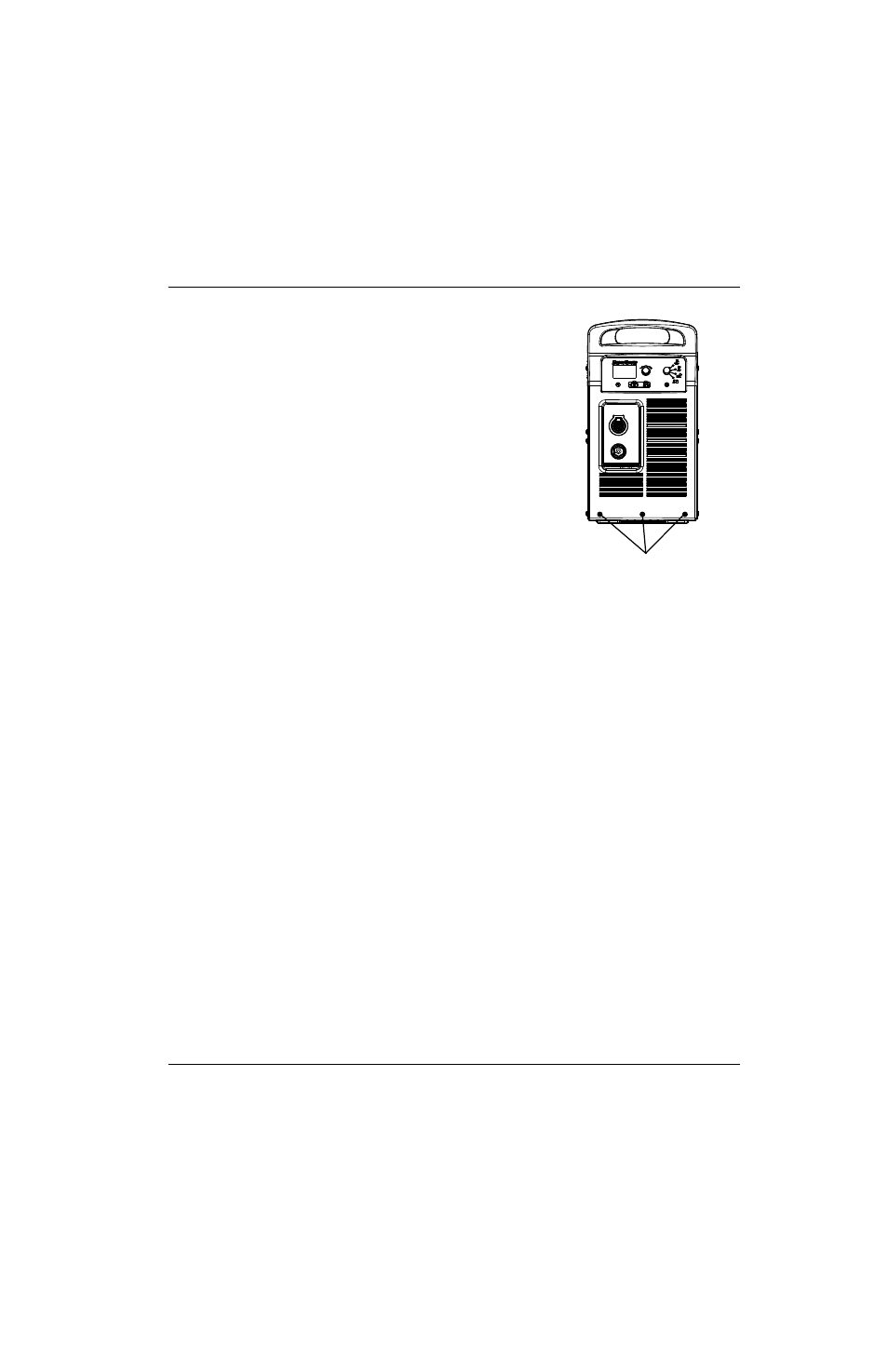

Vis de montage du panneau avant
