8 – Dépannage et tests du système
Pour les codes de défaillance de fonctionnement 0-40-2 et 0-40-3 ou les codes de défaillances du circuit
imprimé d’alimentation 2-10-0 et 2-10-1
1. Déposer le capteur de température de l’onduleur du haut et de l’arrière du circuit imprimé d’alimentation (J2).
2. Mesurer la résistance entre les broches 1 et 3 sur la fiche.
3. Si la résistance n’est pas de ± 15 % de 10 kΩ (à environ 25 °C), remplacer le capteur de température.
4. Si la valeur est correcte, déposer le circuit imprimé du processeur de signal numérique et mesurer la résistance
entre les broches 1 et 3 sur le circuit imprimé d’alimentation lorsque le capteur de température est déconnecté.
La résistance doit être d’environ 57,6 kΩ.
5. Si la valeur est correcte, remplacer le circuit imprimé du processeur de signal numérique.
6. Si la valeur est incorrecte, remplacer le circuit imprimé d’alimentation.

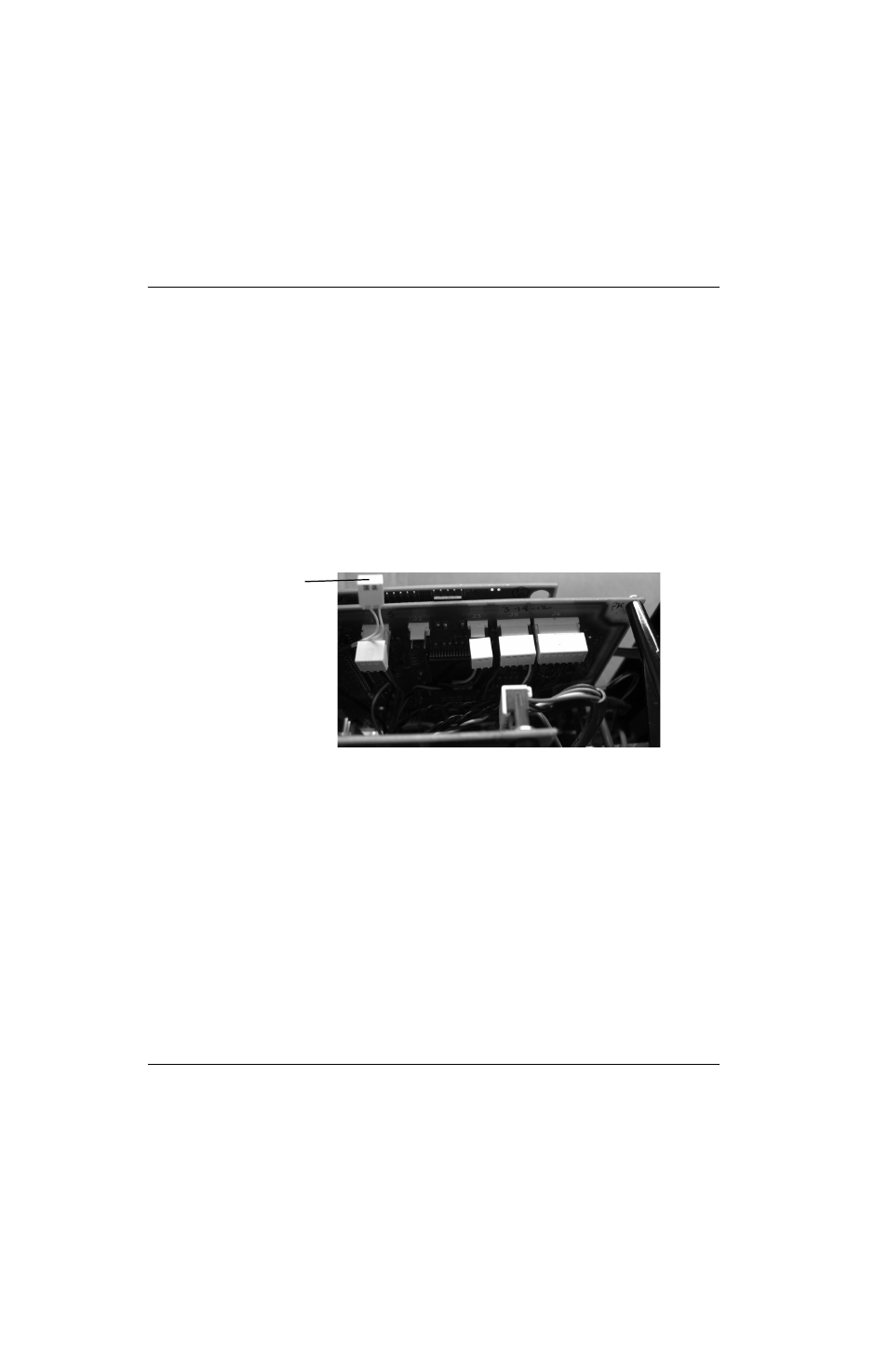

Figure 24
Connecteur du capteur de
température de l’onduleur (J2)
