Powermax125 Manuel de service 808072 181
9 – Remplacement des composants de la source de courant
Remplacement du connecteur de câble de retour
1. Couper l’alimentation en électricité et en gaz. (Consulter Couper l’alimentation en électricité et en gaz à la
page 178.)
2. Utiliser un coupe-câble pour couper le câble de retour près de la gaine en caoutchouc afin que la gaine
en caoutchouc et le câble de retour soient retirés du câble.

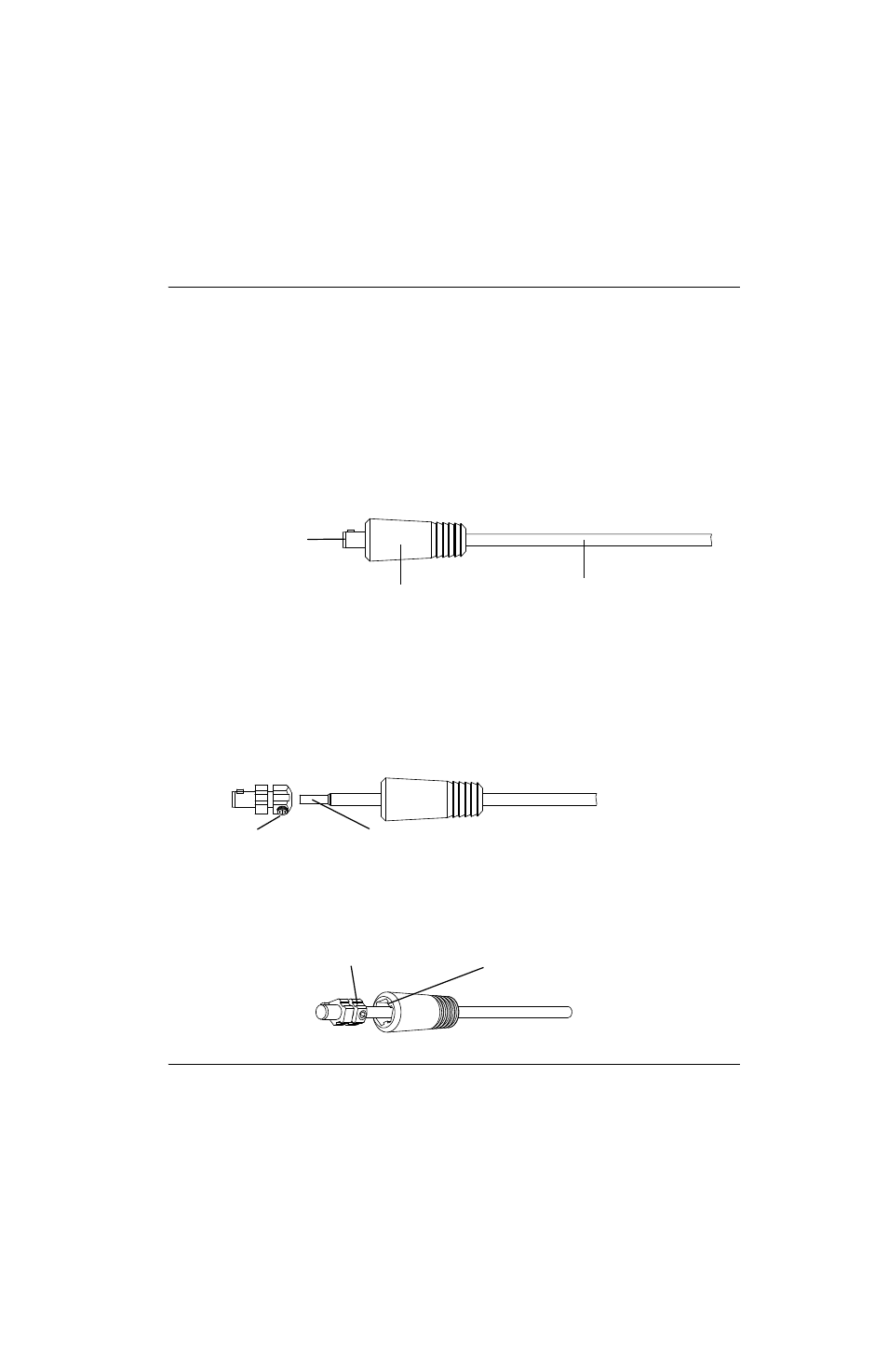

Figure 33
3. Glisser la nouvelle gaine en caoutchouc sur le câble de retour.
4. Dénuder l’extrémité du câble de retour sur 13 mm.
5. Insérer l’extrémité dénudée du câble de retour dans le nouveau connecteur du câble de retour. Serrer la vis
de réglage à un couple de 115,2 kg cm.
Figure 34
6. Aligner les languettes dans la gaine en caoutchouc avec les fentes d’accouplement du connecteur du câble de
retour. Glisser la gaine en caoutchouc sur le connecteur du câble de retour jusqu’à ce qu’elle soit bien installée.
Figure 35
Numéro de kit Description
228891 Kit : Connecteur de rechange du câble de retour pour Powermax105/125 (côté câble)
Connecteur du câble de retour
Gaine en caoutchouc
Câble de retour (orange)
Vis de réglage Dénuder l’extrémité du câble de retour (13 mm)
Languette Logement
