Powermax125 Manuel de service 808072 243
9 – Remplacement des composants de la source de courant
Remplacement de la prise de la torche à raccord rapide
Dépose de la prise de la torche à raccord rapide
1. Suivre les procédures suivantes :
a. Consulter Couper l’alimentation en électricité et en gaz à la page 178.
b. Consulter Dépose du couvercle de la source de courant à la page 184.
c. Consulter Retrait de la barrière de composant à la page 185.
d. Consulter Retrait du support du panneau d’extrémité à la page 186.
e. Consulter Retrait du capot de refoulement du ventilateur à la page 228.
2. Débrancher le connecteur de câble de la prise femelle J17 du circuit imprimé d’alimentation.
3. Débrancher les fils de la buse en retirant la vis qui fixe la cosse ronde au circuit imprimé d’alimentation.

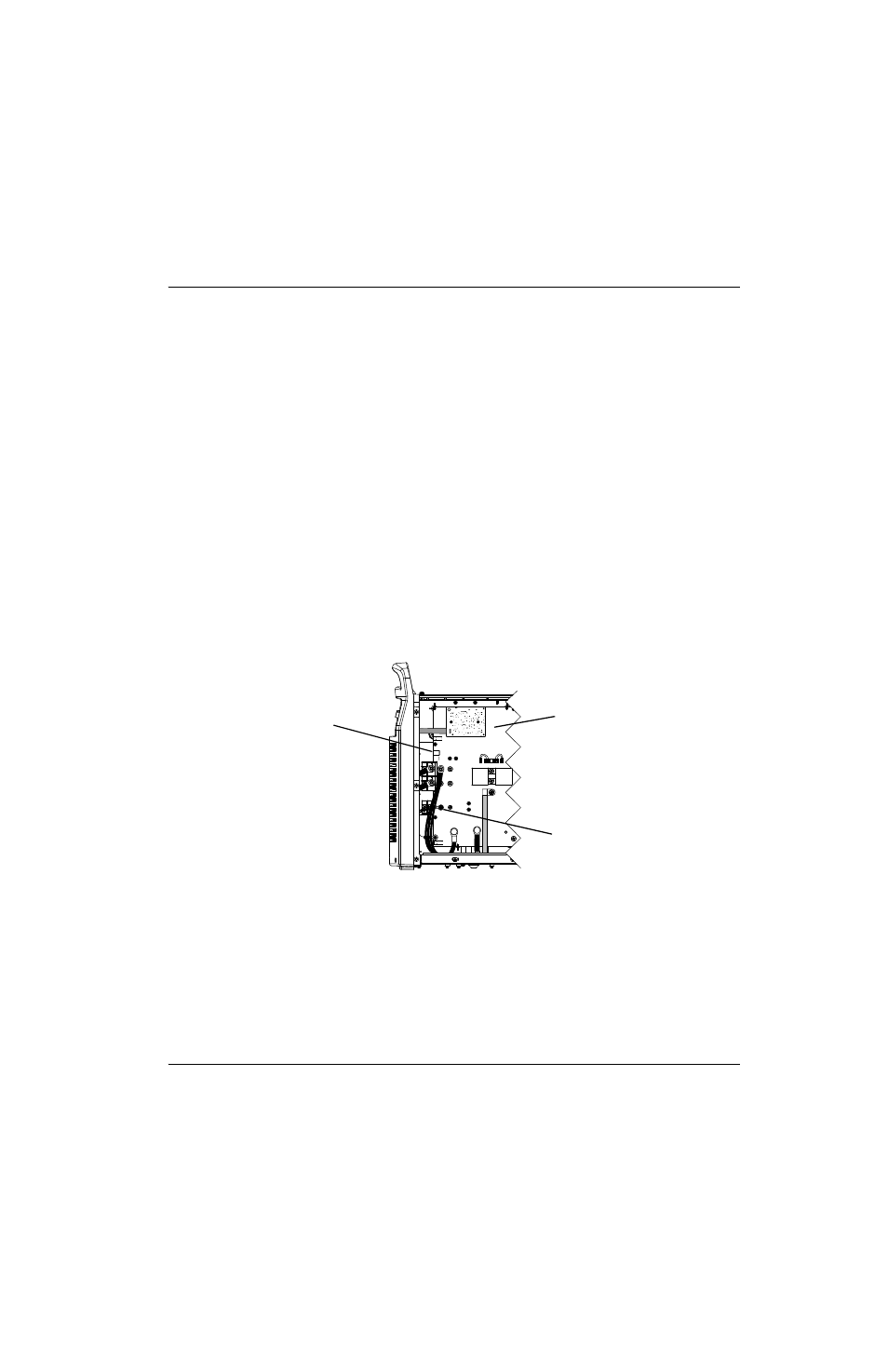

Figure 89
4. Tirer le câble d’interface de la torche dans le passe-fil central du côté du ventilateur. Consulter Figure 90 à la
page 244.
5. Tirer les fils de la buse, à partir du côté du ventilateur, dans la gaine de protection passant dans le panneau central.
6. Débrancher le raccord instantané à 90° en poussant la bague en plastique (le plus près de l’écrou en laiton) et tirer
le raccord hors de l’écrou.
Numéro de kit Description
428120 Kit : Prise à raccord rapide de rechange du Powermax125 (côté de la source de courant)
J22
J27
WORK LEAD
J26
_
RED J18
ORG J17
J32
J11 B R
J28
RED
J17
Vis du fil de la buse
Circuit imprimé d’alimentation
