260 Powermax125 Manuel de service 808072
9 – Remplacement des composants de la source de courant
Installation du transformateur
1. Placer le nouveau transformateur dans la source de courant pendant que vous dirigez les fils du transformateur dans
l’ouverture au fond du panneau central.
2. Glisser les languettes à l’avant du transformateur dans les fentes de la base de la source de courant.
3. Serrer les deux vis de montage fournies dans la base du transformateur à 69,1 kg cm.
4. Aligner les deux trous de la base du ventilateur avec les trous correspondants du panneau central. Serrer les deux vis
de montage fournies à un couple de 23 kg cm.
5. Du côté du circuit imprimé de l’alimentation, installer les deux noyaux de ferrite sur les longs fils du transformateur.
6. Fixer les fils longs du transformateur au pont de diodes en sortie en serrant les vis à 40,3 kg cm.
7. Fixer les fils courts du transformateur au circuit imprimé d’alimentation en utilisant la vis et le boulon retirés dans
étape 3 à la page 256. Serrer la vis à 40,3 kg cm et le boulon à J26 à 63,4 kg cm.

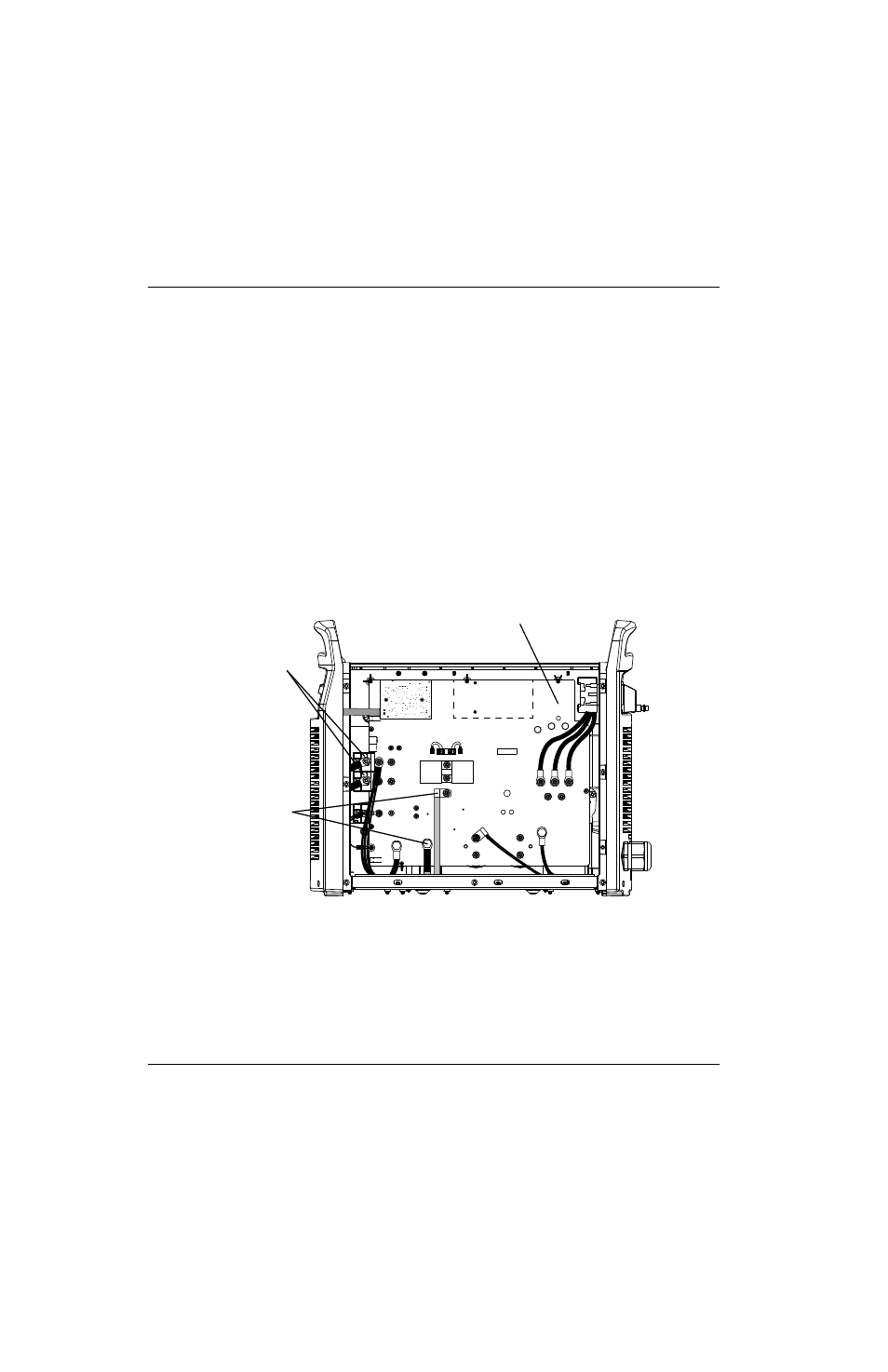

Figure 103
8. Suivre les procédures suivantes :
a. Consulter Installation du capot de refoulement du ventilateur à la page 228.
b. Consulter Installation de la barrière de composant à la page 185.
c. Consulter Installation du couvercle de la source de courant à la page 184.
d. Rebrancher l’alimentation électrique et en gaz.
J22 J21 J20 J19
J27
WORK
LEAD
J26
J25
+
_ +
_
RED
J18
ORG
J17
RED
J32
J11
B R
J28 C152 C151
TP7
TP9
TP8
W
R
B
Fils longs du transformateur
Fils courts du transformateur
Circuit imprimé d’alimentation
