Powermax125 Manuel de service 808072 193
9 – Remplacement des composants de la source de courant

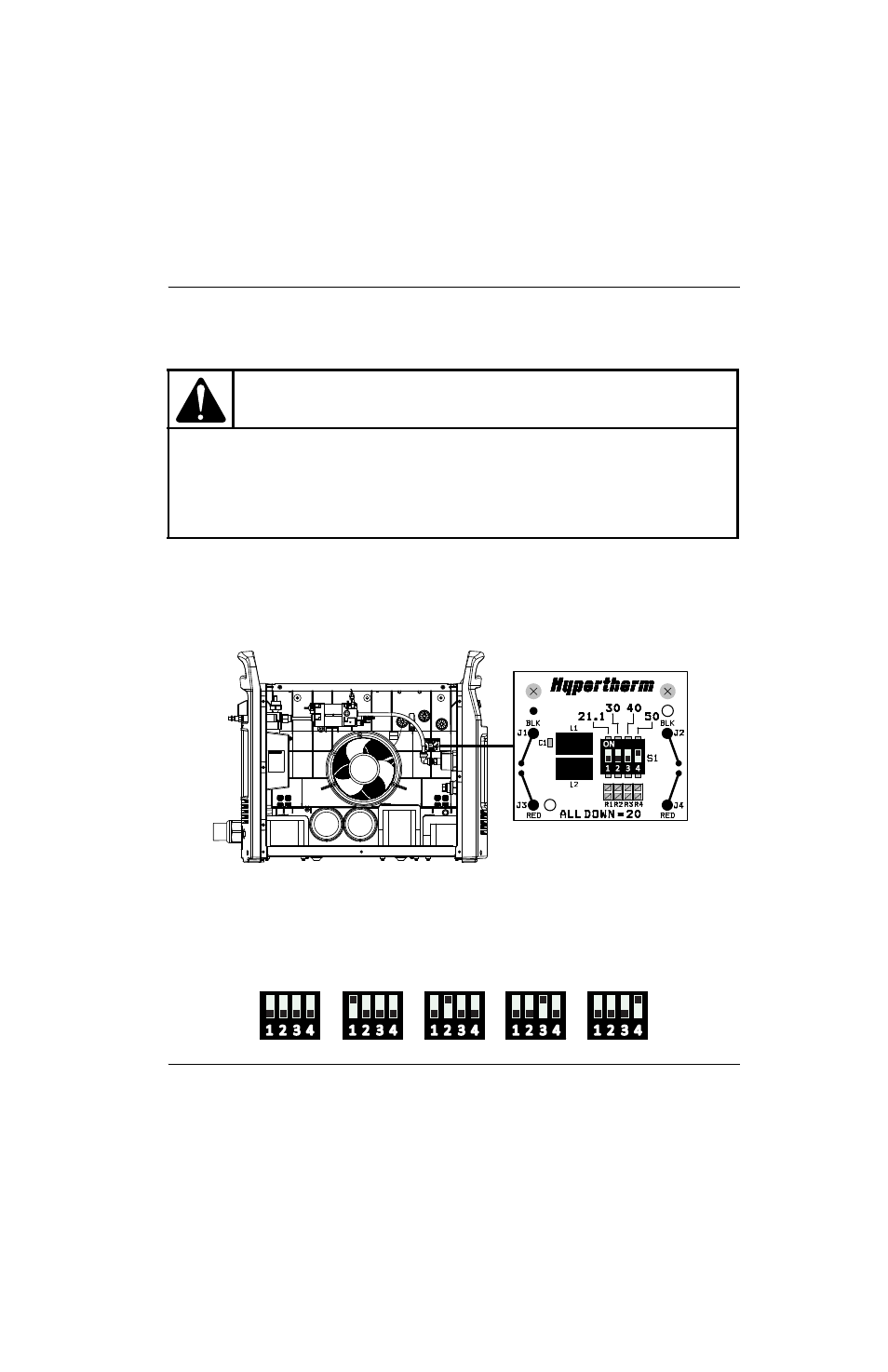

Réglage du circuit imprimé diviseur de tension
Le diviseur de tension est préréglé en usine à 50:1.
1. Pour modifier le réglage du diviseur de tension :
a. Localiser les commutateurs DIP du diviseur de tension sur le côté gauche de la source de courant.
Figure 50 montre le réglage par défaut (50:1) avec le commutateur 4 réglé vers le haut.
Figure 50
b. Régler les commutateurs DIP sur l’un des réglages indiqués dans Figure 51.
Figure 51
ATTENTION !
Le diviseur de tension interne installé en usine fournit un maximum de 16 V en cas de circuit ouvert.
Il s’agit d’une tension de sortie fonctionnelle très basse (ELV) protégée par l’impédance qui permet
d’éviter les risques d’électrocution, les problèmes d’énergie et les risques d’incendie dans des
conditions normales sur la prise d’interface de la machine et d’éviter tous ces risques en cas d’une
seule défaillance sur le câblage d’interface de la machine. Le diviseur de tension n’est pas tolérant
aux pannes et les sorties ELV ne répondent pas aux exigences de sécurité de basse tension (SELV)
pour le raccordement direct du matériel informatique.
20:1 21,1:1 30:1 40:1 50:1
